本田CX系列摩托车后悬架连杆机构

　　这套连杆机构是为本田CX500与CX650系列车型定制的后悬架多连杆组件，核心作用是把后轮受到的冲击以可控的杠杆比传递给后减震器，同时在Cafe Racer改装场景下重新匹配YSS悬架支柱的安装点位。原车上的E-ProLink系统本身就是当年中量级街车里比较有代表性的多连杆后悬结构，它不像传统双枪后减那样直接把减震器上端锁在车架尾部，而是通过一组上下交错的连杆把车轮跳动转化为减震器的曲线行程，从而在压缩初段保留较好的滤震舒适性，中后段又能提供足够的支撑刚度。

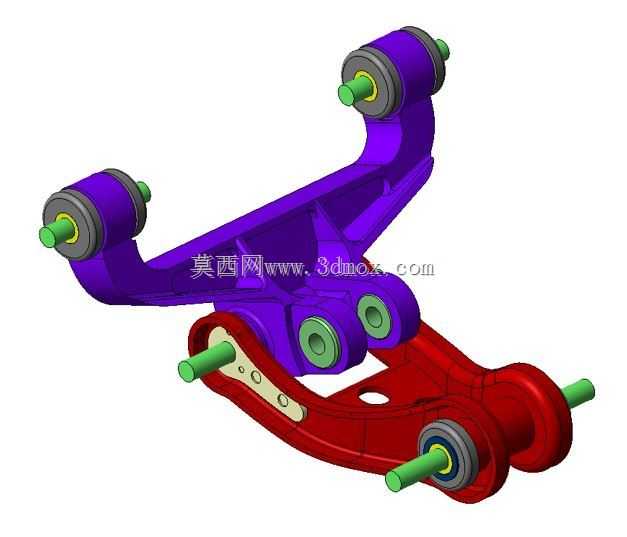

　　从结构上看，整套组件主要由紫色上连杆、红色下摇臂以及多组带衬套的铰接销轴组成。紫色件承担车架侧与减震器上支点之间的连接，红色件则负责把后轮摇臂的运动引入连杆系统。两个主臂体均采用镂空与加强筋结合的构型，在铰接孔周围局部加厚，以承受制动、加速以及弯道侧倾时反复出现的交变载荷。销轴端部预留了衬套压装空间，图中绿色部分即为安装轴段，灰色环带对应橡胶或聚氨酯衬套区域，这类衬套能够在传递力的同时隔离路面高频振动，避免金属硬连接带来的异响与应力集中。

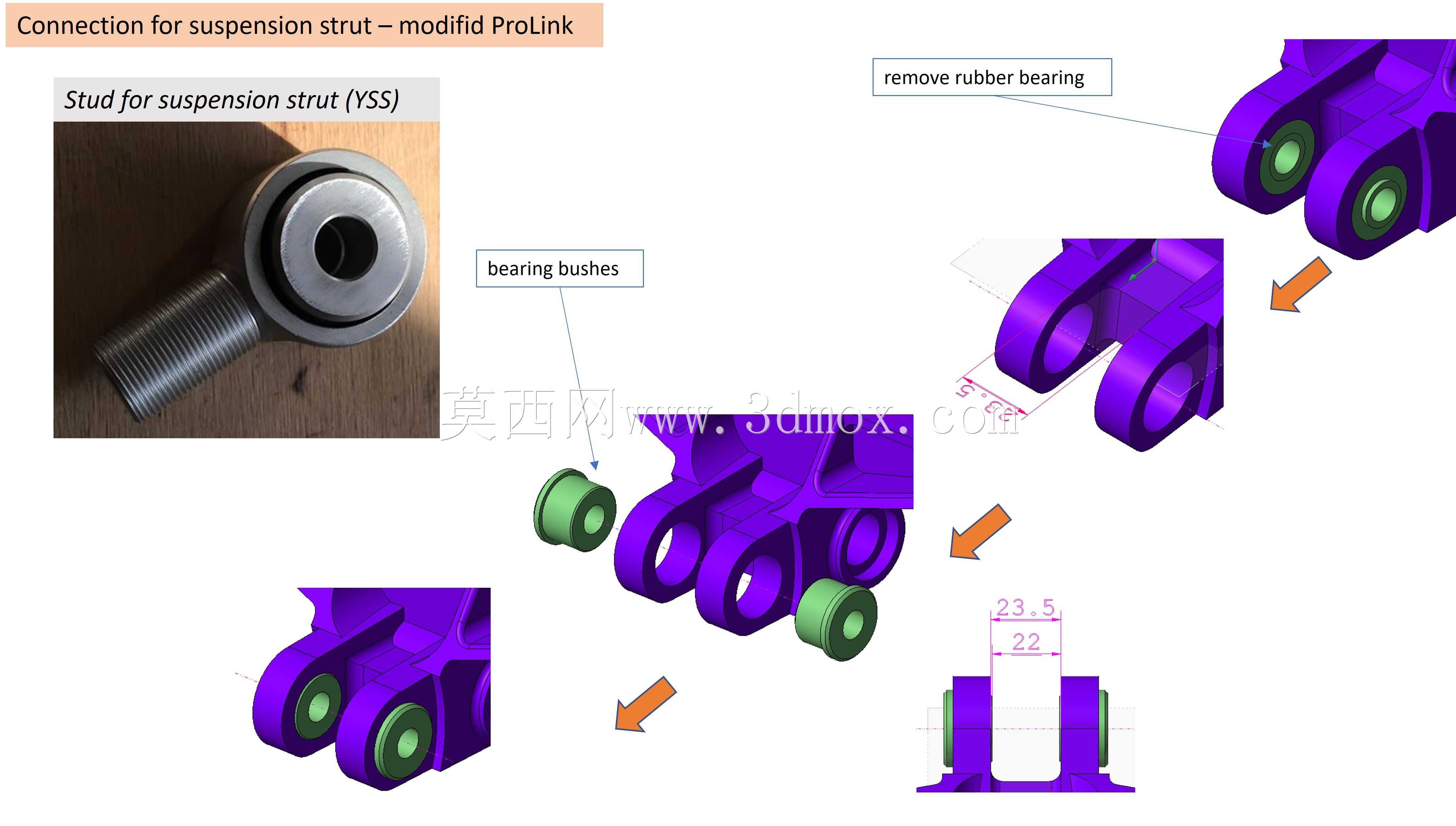

　　在实际改装应用中，这类连杆往往不是简单复刻原厂件，而是要根据换装减震器的长度、行程、弹簧刚度以及目标车身高度重新核算几何。底座悬架支柱的连接区域被特意修改，就是为了让YSS减震器的下安装点落在更合理的位置：一方面保证减震器在全行程内不会与车架、摇臂或排气发生干涉，另一方面通过调整连杆瞬时中心，改变减震器压缩量与车轮跳动量之间的杠杆比曲线。杠杆比如果在初段过大，会导致减震过于敏感、支撑不足；如果在末段过小，则容易在大坑或重载时触底。设计时需要把车轮上跳、回弹以及减震器自身行程叠加校核，确认衬套在极限摆角下仍有足够偏转余量。

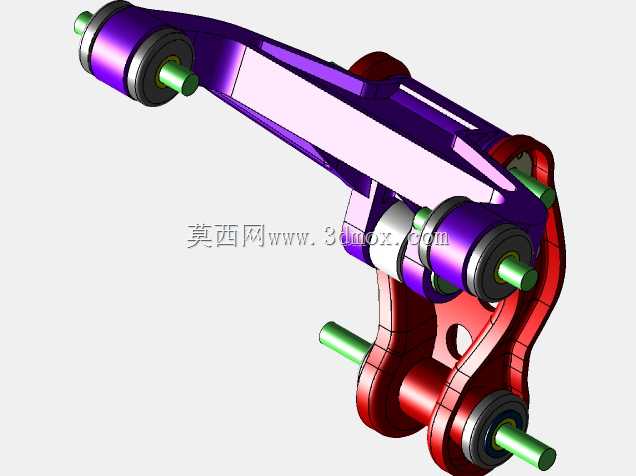

　　安装边界方面，各铰接孔的中心距是决定悬架运动学的关键尺寸。上连杆两端的孔位分别对接车架固定点与减震器上支点，中部两个同轴孔则与下摇臂形成枢轴；下摇臂一端通过销轴连接后轮摇臂或车架延伸座，另一端承接减震器下安装点。所有销轴的轴线必须保持平行，否则在悬架运动过程中会产生附加弯矩，加速衬套磨损并让减震器承受侧向力。模型中不同颜色的轴段也提示了装配层次：绿色轴体穿入衬套内圈，灰色外圈压入臂体孔位，黄色卡圈或限位结构用于轴向定位，防止销轴在颠簸中窜出。

　　从受力路径看，后轮受到的垂向冲击先传到摇臂，再经红色下连杆分流：一部分通过紫色上连杆传回车架，另一部分直接作用于YSS减震器，由弹簧与阻尼共同吸收。多连杆的优势在于可以通过臂长和孔位布置，让减震器在车轮小幅跳动时动作更柔和，而在大幅压缩时逐渐提高阻尼利用率。对于Cafe Racer项目而言，这种结构还能在降低车尾高度、优化骑行三角的同时，不至于牺牲过多悬架行程。

　　建模时需要重点关注铰接区域的配合关系。衬套外径与臂体孔通常采用压合或过渡配合，内径与销轴之间保留可相对转动的间隙；臂体在孔周的壁厚要均匀过渡，避免热处理或使用中出现应力开裂。镂空槽虽然能减轻重量，但不能切到主要力流路径上，尤其是上下连杆交汇的枢轴区，需要保留足够的截面模量。红色下摇臂上的长条形减重孔边缘做了圆弧处理，正是为了降低应力集中系数。

　　在整车装配状态下，这套连杆位于发动机下方与后轮摇臂前方的紧凑空间内，周围需要避让排气管、链条或传动轴以及发动机壳体。因此设计中不仅要考虑静态装车位置，还要做悬架全行程的运动包络检查。减震器下端随连杆摆动时，其弹簧座、阻尼调节旋钮都不能与红色臂体发生擦碰；紫色上连杆在极限压缩时也不能敲击车架横梁。图中各销轴伸出端的长度也需与锁紧螺母、垫片、开口销等标准件匹配，保证装配后有足够的螺纹啮合长度与防松空间。

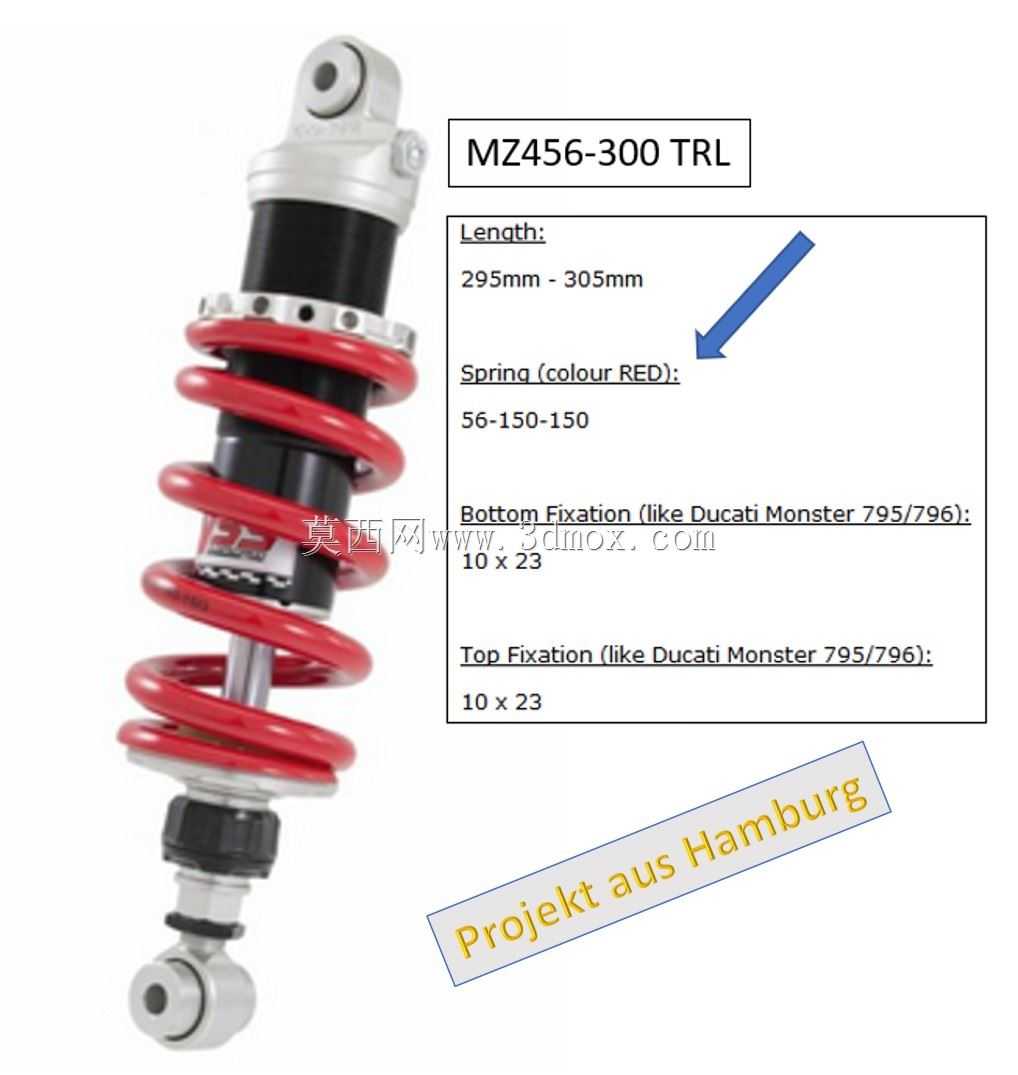

　　对于结构设计与改装选型人员来说，这类模型的价值在于可以直接在三维环境中测量孔距、轴径、衬套厚度和摆角范围，进而判断YSS减震器的安装长度、眼孔尺寸是否适配，以及是否需要通过调整连杆孔位来改变车辆坐高和悬架特性。它既保留了原厂E-ProLink的多连杆思路，又针对改装需求重新定义了支柱连接区域，使后悬架在街道行驶与弯道操控之间取得更贴合定制车风格的平衡。
