本田CX500左侧电动脚栓支架总成

　　这套左侧脚栓支架总成面向咖啡馆赛车风格的CX500E车架改装场景，核心作用是把脚踏、换挡连杆以及相关操纵支点重新布置在车架左侧，形成一套可直接装配的机械连接系统。实车改装里，原厂脚蹬位置往往与定制坐姿、排气走线和车身线条冲突，因此该总成不是单一支撑板，而是由主安装座、摇臂、连杆、销轴、衬套和多组紧固件组成的联动模块，既承担乘员脚部支撑，也负责把换挡动作传递到变速轴。

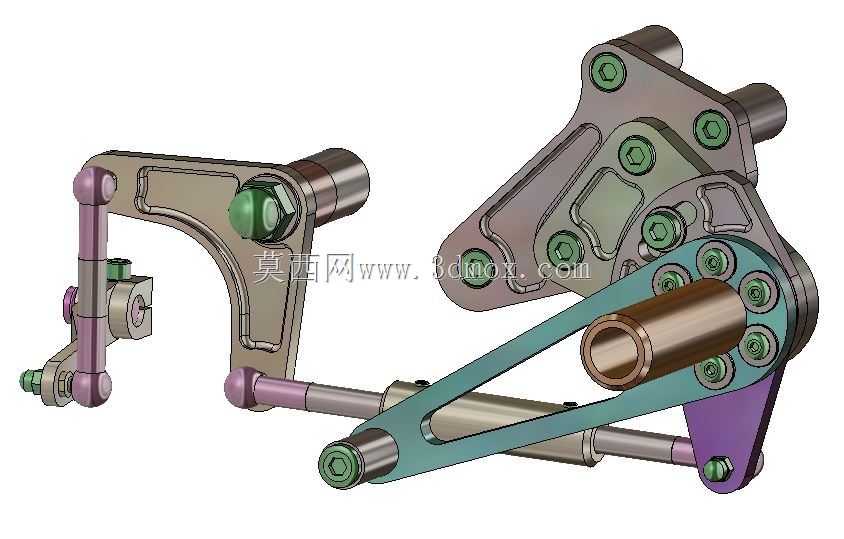

　　从结构受力看，主支架采用异形钢板铣削或钣金成型思路，安装面贴合车架原有孔位，边缘通过折弯和加强筋提升局部刚度。多个螺栓孔分布在受力路径上，靠近车架连接点的孔径较大，用于承受制动、换挡和脚部载荷产生的复合力矩；外侧孔位则用于固定脚踏轴、限位块和附属支架。模型中绿色内六角紧固件明确表达了装配关系，不同长度的螺栓对应不同叠层厚度，这在实际加工中直接决定了沉孔深度、螺纹啮合长度以及是否需要防松垫圈。

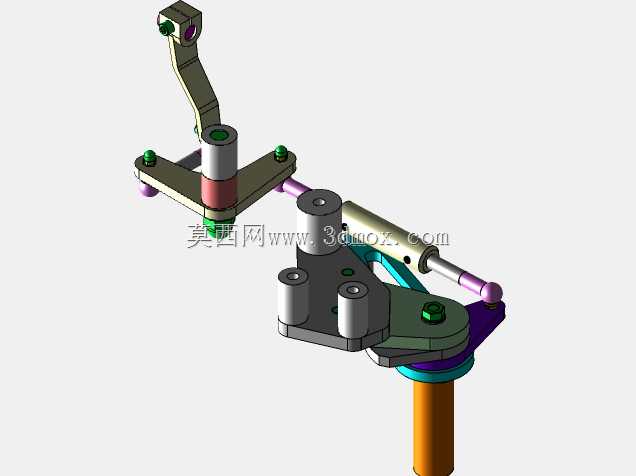

　　连杆机构是该套件的功能重点。长条形摇臂连接中部转轴与换挡拉杆，两端采用销轴和关节结构，使踏板行程能够转化为换挡轴的角位移。设计时需要重点核对运动包络：连杆在全行程内不能与车架立管、发动机边盖、排气前段或主支架本体发生擦碰；销轴中心线应尽量平行，避免侧向弯矩造成卡滞。衬套与销轴之间预留合理间隙，既能补偿焊接或加工误差，也能保证操纵时的回位顺畅。紫色和青绿色表面区分主要用于辨识不同构件，在工程图中可进一步转化为表面处理、材质或热处理要求。

　　安装边界方面，该总成以车架左侧既有安装孔为定位基准，主支架向后下方延伸，脚踏位置相对原厂设定更靠后、更高，符合咖啡馆赛车前倾骑姿。中部大直径轴套用于与车架枢轴或换挡轴配合，其同轴度会直接影响换挡手感；若轴套偏斜，连杆运动时会产生附加阻力。支架上部的多个安装点还可兼容不同年份或改装状态的车架，但在实际装车前仍需核对孔距、轴径和周边间隙，尤其是发动机拆装维护时是否需要先拆除脚踏组件。

　　外形尺寸并非简单追求小巧，而是在避让发动机轮廓的前提下提供足够杠杆比。脚踏支点到换挡轴的距离决定踏板行程与换挡力的平衡：杠杆比过大，脚部动作变长但操作更轻；杠杆比过小，换挡响应直接但需要更大踩踏力。该模型通过多连杆几何关系把踏板运动约束在合理弧线内，同时让拉杆尽量沿车架走向布置，减少外露杆件对外观的破坏。

　　在三维建模过程中，这类总成应先建立车架基准面、发动机外轮廓和换挡轴轴线，再自上而下布置支架与连杆。每个销轴需要单独检查配合公差，螺栓头和螺母侧要预留扳手空间，否则图纸上看似可装，实际装配时会出现工具无法进入的问题。焊缝或加工圆角也不能忽略，它们既影响应力集中，也决定脚踏支架在冲击载荷下是否会开裂。对于改装件而言，模型还应保留与右侧脚栓套件的镜像逻辑，但左右侧因刹车、换挡和排气布局不同，不能简单完全镜像，需要分别验证操纵方向和安装空间。
