本田CX500_650E后轮辋结构设计

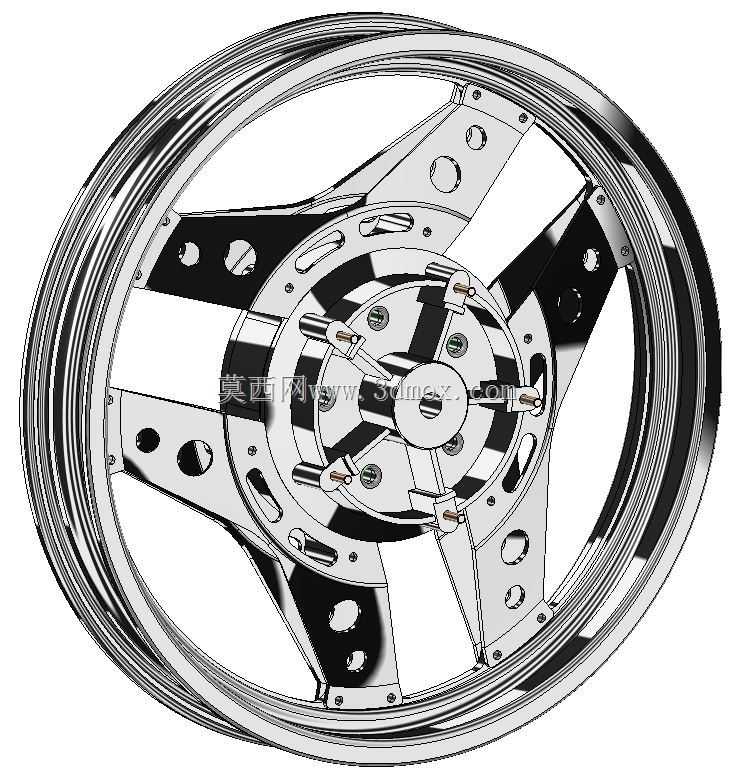

　　该后轮辋结构围绕咖啡馆赛车项目的后轴制动系统匹配需求展开，核心目标是在保留原车后轮安装接口与轮辋轮廓边界的前提下，为重新设计的制动总成提供可靠的安装基体。轮辋主体采用传统钢丝辐条圈的外缘轮廓，内侧集成一体式星形支撑辐板，既延续了复古车型的外观特征，又通过整体式支撑结构提升了制动载荷传递的刚性，避免传统多辐条编制结构在制动扭矩作用下出现的辐条应力松弛与轮圈偏摆问题。

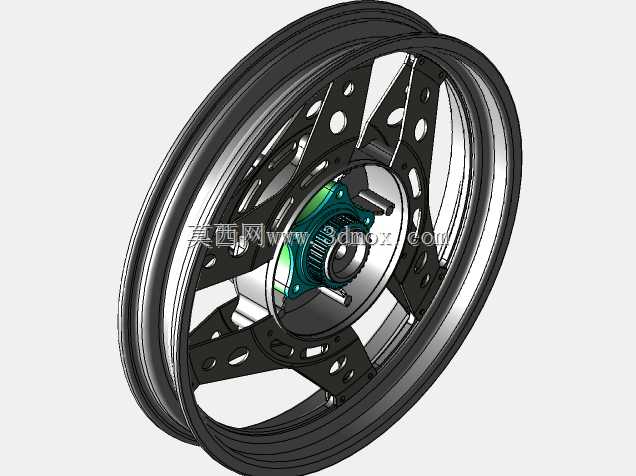

　　从安装边界来看，中心区域设置了与后轴轮毂适配的花键连接座，周向均匀分布的螺栓孔用于固定制动盘与链轮座，孔位的位置度与同轴度需要严格控制，否则会导致制动盘转动时出现端面跳动，引发制动抖动、刹车片偏磨等问题。中心座周围设计了多组镂空槽与减重孔，这些孔洞并非单纯为了装饰，而是在保证辐板抗弯、抗扭截面模量的前提下，去除非承载区域的多余材料，降低轮辋整体的旋转惯量，对于摩托车后轮而言，较小的旋转惯量能够提升加速响应性，同时减小非簧载质量，改善后悬架的动态跟随表现。

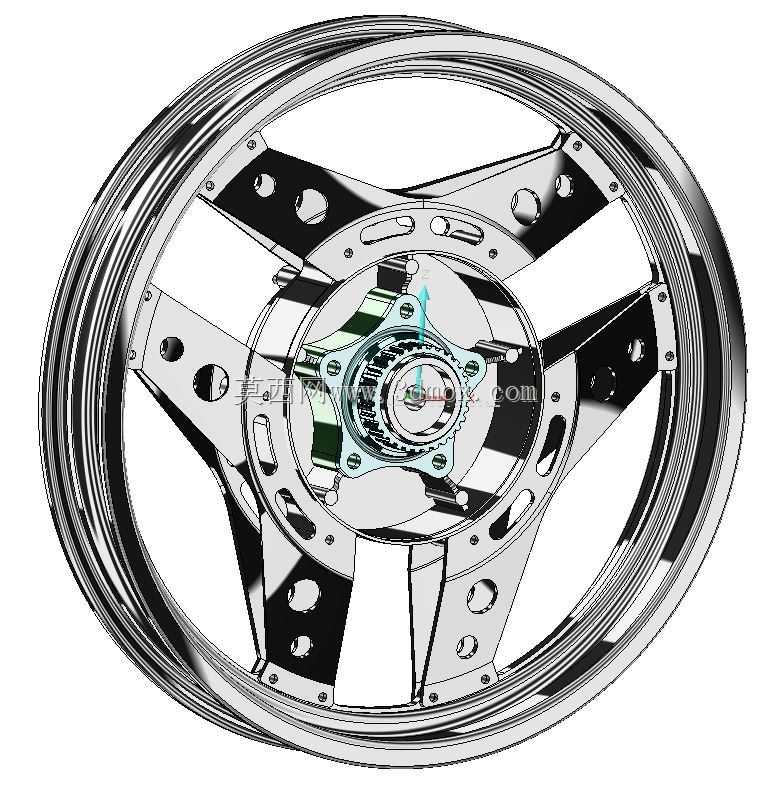

　　星形辐板的五个支撑臂采用变厚度设计，靠近中心座的位置厚度更大，用于承受制动卡钳夹紧制动盘时产生的巨大剪切力与弯矩；向轮辋外缘延伸的过程中，厚度逐渐收窄，与轮辋的卷边结构平滑过渡，减少应力集中。支撑臂表面开设的圆形与长条形孔洞，同时兼顾了散热通道的作用，制动过程中刹车片与制动盘摩擦产生的热量，可以通过这些孔洞形成的空气对流快速散出，避免长时间制动后制动盘热衰减、轮辋密封件老化等问题。

　　在实际装配场景中，该轮辋需要同时匹配轮胎、制动盘、从动链轮、后轴轴承以及悬架摇臂的安装空间。轮辋外缘的胎圈座尺寸符合对应规格真空胎或有内胎轮胎的装配标准，保证轮胎充气后胎圈能够紧密贴合，防止高速行驶时出现轮胎脱圈的风险。内侧的避让空间经过反复校核，能够容纳大直径制动盘与对置多活塞卡钳，同时在车轮上下跳动、悬架压缩拉伸的全行程内，不会与摇臂、刹车油管、链轮护板等周边部件发生运动干涉。

　　设计过程中采用反向工程的思路，先扫描原车后轴与轮毂的安装点位，确定中心孔分度圆、螺栓孔规格、轮辋偏距等关键硬点参数，再在此基础上重构辐板与制动安装结构。这种方式既保证了新轮辋能够直接适配原车的后轴与悬架系统，无需对车架、摇臂进行破坏性改装，又能根据新制动系统的性能要求优化结构强度。比如制动盘安装面的平面度需要控制在极小的公差范围内，表面粗糙度也要满足刹车片贴合的要求，否则会直接影响制动脚感与制动效能的稳定性。

　　轮辋的受力工况十分复杂，除了承受车辆整备质量与骑手重量带来的垂直静载荷，还要传递驱动链轮输出的驱动扭矩、制动时的反向制动力矩，以及过弯时侧向力带来的交变载荷。因此辐板与轮辋的连接过渡区域采用大圆角设计，避免直角结构在交变应力下产生疲劳裂纹。各个镂空孔的边缘也做了倒角处理，一方面去除加工毛刺，另一方面减少应力集中系数，提升部件的疲劳寿命。

　　对于摩托车改装与定制车型开发而言，这类后轮辋的设计难点不在于外观造型，而在于多系统边界的协调。它既要满足轮胎的安装与动平衡要求，又要为制动系统、传动系统提供稳固的安装基础，同时还要在有限的轮内空间里避让所有运动部件。该结构通过一体化星形辐板整合了多种安装功能，在复古外观与现代制动性能之间取得了平衡，适用于定制咖啡馆赛车、复古街车的后轮改装与配套开发，也可为同类小排量摩托车的轮辋结构优化提供参考。
