高速精密电主轴三维结构设计

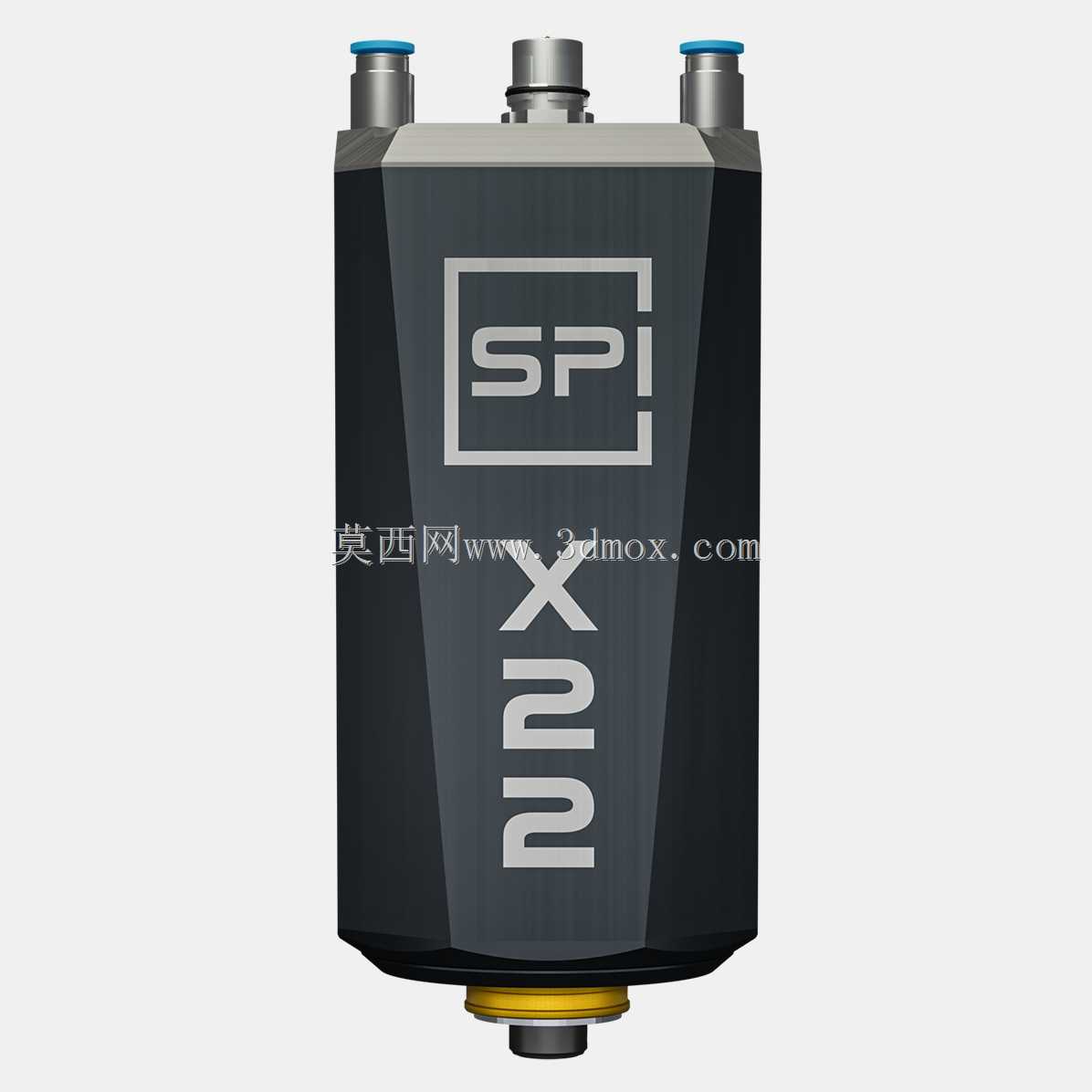

　　在精密加工与小型高速切削场景中，主轴单元往往直接决定工件最终的尺寸精度与表面质量。这款集成式高速电主轴采用电机与主轴同轴直联结构，取消了传统皮带轮或齿轮传动链路，从源头上降低了传动间隙、振动与附加惯量，更适合小孔铣削、精细雕刻、轻量金属切削及高精度磨削等工况。其壳体采用近似多边形的立面造型，而非单纯圆柱外形，这种处理并非出于外观偏好，而是为安装平面、定位基准和夹持接触面提供更稳定的依托。壳体两侧预留的流体接口可接入冷却回路，使连续运行时产生的热量能够被循环介质带走，减少热伸长对刀尖位置的影响；顶部电气接口则用于动力与温度反馈信号接入，便于设备在运行中监控绕组状态。

　　从结构布局看，主轴下端采用标准化HSK-C32刀具接口，这类接口以锥面与端面双重定位为特点，在高转速下仍能保持较好的连接刚性和重复定位精度。设计三维模型时，接口区域需要重点表达拉刀机构、锥面配合边界、端面贴合环以及刀具悬伸参考位置，因为这些尺寸会直接影响换刀爪、压刀机构和机床Z轴行程校核。主轴前端还设置了多层迷宫式密封结构，其作用是在不依赖大量压缩空气的情况下，利用曲折通道阻挡切削液、粉尘和油雾进入轴承腔。对于经常使用乳化液或微量润滑的加工设备，这种密封思路能显著降低轴承污染风险。

　　实际选型中，不能只关注最高转速，还要把额定功率、扭矩区间、冷却条件、刀具接口和安装方式放在同一张校核表里。该主轴功率约2.2kW，在高转速区间适合小直径刀具的线速度匹配，而在低速大切深加工中则需要结合扭矩曲线判断是否满足负载要求。模型中上部壳体集成了安装支架结构，可直接固定在拖板、立柱或专用主轴座上，减少额外转接件带来的累积误差。进行整机布局时，应围绕主轴中心线建立装配基准，先确定刀具端面到工作台面的最小距离，再反推Z轴导轨行程、夹具高度和工件最大厚度。若用于多工位自动化设备，还需同步检查主轴两侧接头与周围线缆、拖链、防护罩之间的干涉边界。

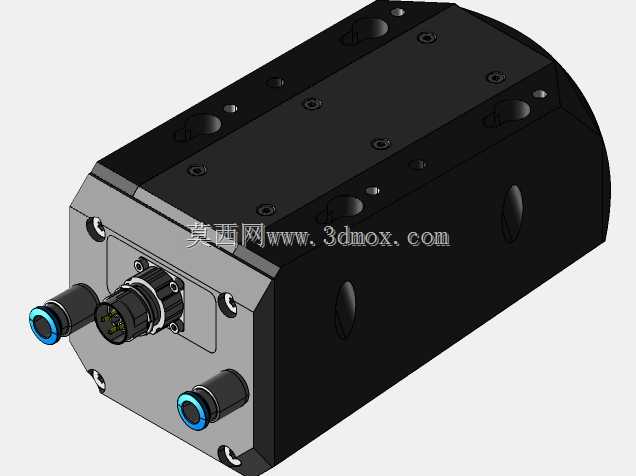

　　三维建模阶段，壳体外轮廓、顶部接头位置、前端密封环直径和安装孔位都应保留足够细节，因为这些特征不仅用于展示，更服务于干涉检查和维护空间评估。主轴重量较轻，有利于移动部件的动态响应，但安装面仍需保证平面度和刚性，否则高速旋转时容易诱发微振动。接线与冷却管路布置应避免紧贴发热壳体，折弯半径也要符合接头允许范围。若将其用于改造既有设备，还需核对驱动器参数、冷却机流量以及刀具夹紧信号逻辑，确保机械结构与控制系统能够协同工作。整体而言，这类主轴的价值在于把电机、轴承、冷却、密封和刀具接口压缩进紧凑单元中，使设计人员能够更快完成高速加工模块的集成。
