高速精密电主轴X22-L-QTC-HSK32结构设计

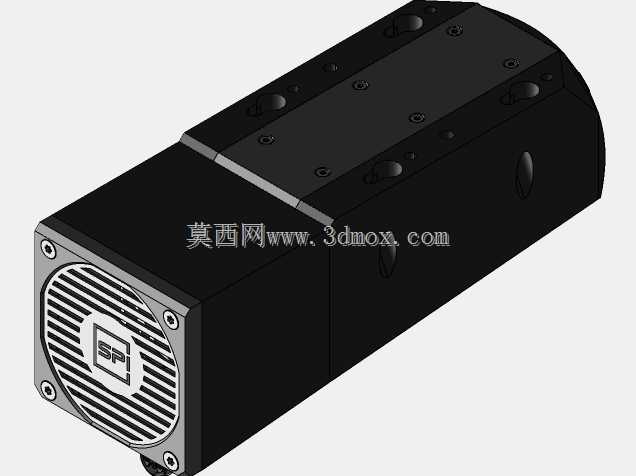

　　在小型精密加工中心、雕铣机及高速钻攻设备的布局设计中，主轴单元往往是决定整机加工能力与精度保持性的核心部件。图中这款X22系列主轴采用HSK-C32刀具接口，面向小直径刀具的高速切削场景，其结构紧凑、重量控制严格，适合对主轴悬伸长度、运动部件惯量有较高要求的设备。从三维结构看，主轴壳体采用近似方形的截面设计，而非传统圆柱外形，这种处理并非单纯出于外观考虑。方形壳体在安装面上更容易加工出定位基准，便于主轴支架集成，也利于在Z轴滑枕或主轴座上实现侧面锁紧与散热接触。壳体表面带有品牌标识区与型号字符，顶部布置刀具夹紧机构，下端为输出端与刀柄结合部位，整体轴向轮廓短而集中，有助于降低悬臂质量。动力参数方面，该主轴额定功率2.2kW，

　　采用2极电机方案，最高转速可达30000rpm。高转速条件下，主轴轴承的预紧、润滑与热位移控制成为设计重点。模型中可以看到主轴内部集成高精度轴承组，并通过电机与轴系的同轴布置缩短传动链，减少皮带或齿轮传动带来的振动与间隙。最大扭矩0.88Nm的特性决定了其更适合小切深、高进给的精加工，例如铝合金薄壁件、铜电极、小型模具型腔以及非金属材料的雕刻铣削。冷却方式采用空气冷却，壳体内部或后端设置24V风扇，对电机定子及周边区域进行强制风冷。与水冷方案相比，风冷结构省去了冷却液管路、接头和密封风险，更适合安装空间紧凑、维护要求简单的设备。但在三维建模时需要注意风扇风道方向与机床防护罩的干涉关系，进排风位置不能被钣金或线缆遮挡，

　　否则会导致热积累并引起轴伸长。主轴还配置温度传感器与线圈端监测元件，用于实时采集电机或轴承附近温度。设备控制系统可根据温升调整运行参数，或在异常过热时触发保护。对于结构工程师而言，这些电气接口的位置直接影响走线方式：传感器线、动力线需要从主轴后端或侧部合理引出，并在拖链中预留弯曲半径，避免高速往复运动中磨损。HSK-C32接口属于典型的高速短锥刀柄接口，其双面定位特性使锥面与端面同时接触，相比传统BT刀柄在高转速下具有更好的连接刚度和换刀重复精度。设计主轴端部时，必须严格控制刀柄配合面、拉刀机构位置以及锁紧行程。模型中顶部的夹紧机构用于实现刀具的松夹，其外形尺寸决定了自动换刀时打刀缸或压爪的避让空间。若用于手动换刀设备，则需要校核顶部操作空间是否足够。整机重量仅约4.9kg，这一指标对移动立柱或龙门式设备尤其关键。较轻的主轴单元允许Z轴选用较小规格的伺服电机、导轨和丝杠，从而降低运动惯量并提高动态响应。但轻量化并不意味着可以随意安装，主轴支架仍需提供足够的夹紧刚度。方形壳体在集成时应避免单点抱紧造成局部变形，通常采用两侧定位面加压板的方式，使安装力均匀分布。防护等级达到IP30，说明该主轴能够防止直径大于2.5mm的固体异物进入，但并不防喷水或浸水。因此它更适合安装在相对封闭、切屑和冷却液飞溅可控的机床内部。若机床采用大量切削液直冲加工区，需要额外设计防护罩、气幕或密封结构，尤其要保护后端风扇口、电气接头和旋转轴端。密封设计上，

　　该主轴采用创新的多级迷宫结构。迷宫密封通过非接触式曲折间隙阻挡粉尘和细小切屑，同时避免接触式密封在高速下产生摩擦热。在三维装配中，前端迷宫盖与旋转部分之间的间隙必须均匀，过小会导致热态擦碰，过大则降低防护效果。对于加工石墨、木材或塑料等粉尘较多材料的设备，这种密封结构具有明显优势。从安装边界看，选用该主轴时需要综合考虑壳体外廓、顶部换刀空间、下端刀具夹持长度以及气管和线缆走向。主轴中心高、支架孔位和Z轴行程共同决定加工范围；若配置刀库，还需校核刀柄拉钉、夹头与螺母在换刀路径上的干涉。由于主轴轴向尺寸紧凑，它可以在有限的Z轴空间内获得更大的有效加工行程。实际应用中，这类主轴常见于小型CNC铣床、桌面加工中心、首饰加工设备、医疗器械零件加工以及精密模具电极加工。其设计思路是在有限体积内平衡高速能力、刚度、冷却和易安装性。结构设计人员在使用该三维模型进行整机布局时，应重点关注安装面平面度、散热气流、电缆弯曲半径、刀柄干涉以及热变形对加工精度的影响，而不是仅将其作为一个简化的黑色外形块处理。
