高速铣削电主轴X22-L-HSK25结构

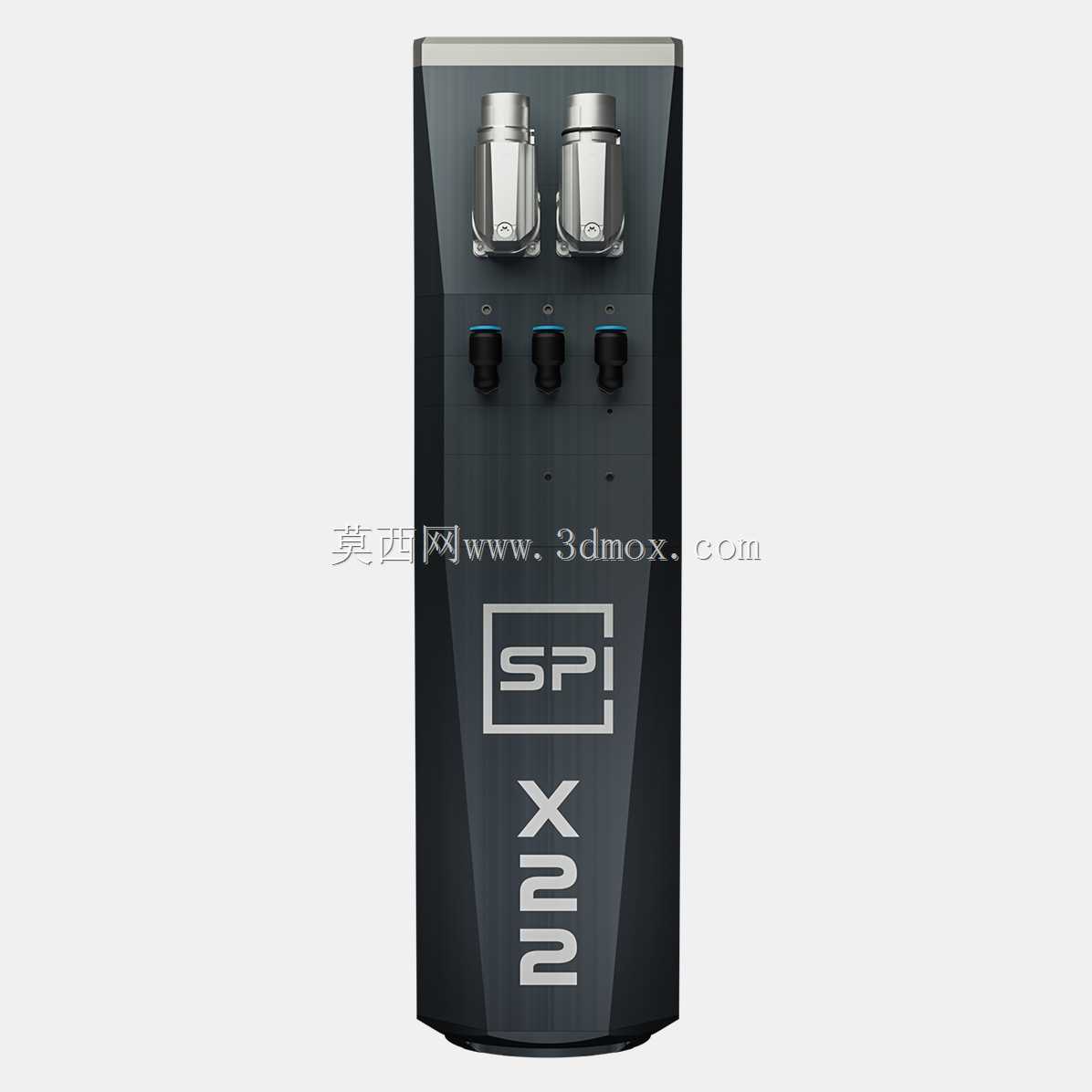

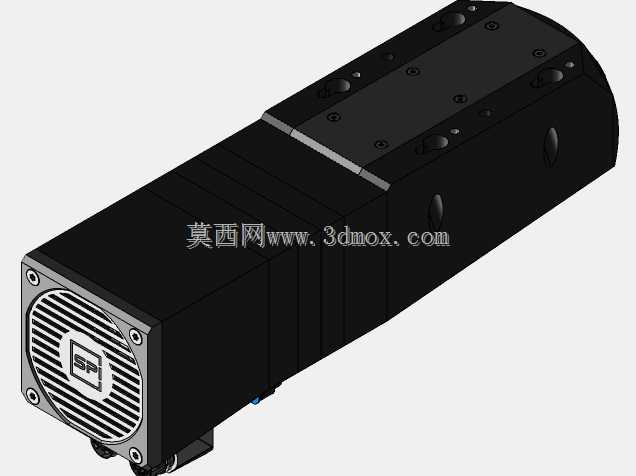

　　医疗器械零件和小型精密零件生产中，HSK25接口的短锥定位优势明显，刀柄悬伸较短，高速旋转时连接刚度和重复定位能力较传统小刀柄更稳定。模型所体现的设计思路首先是紧凑化。壳体采用近似立式棱柱造型，上部集中布置两个流体或气动接口，侧面设置三个电气或传感器接口，这种排布便于现场接管与维护，也使主轴在安装到机床头部后，外部管线能够沿固定方向整理，避免与刀库、防护罩或运动轴发生干涉。壳体表面并非单纯装饰，而是承担散热、防护和安装基准三重作用；风冷通道围绕电机线圈和前轴承区域组织，配合24V风机形成强制对流，可在没有外部水冷机的条件下维持连续运行能力。对设备集成方而言，风冷方案减少了冷却系统配套成本，也降低了管路泄漏风险，该模型呈现的是一款面向高速铣削工况的紧凑型风冷电主轴，接口规格为HSK25，适用于小型精密加工中心、雕铣设备、多工位组合机床以及对安装空间和重量敏感的自动化铣削单元。其核心价值在于把主轴电机、轴承支承、冷却风道、刀具接口与外部安装壳体整合为一个独立功能部件，使设备设计者能够在有限的滑枕或Z轴结构内完成高转速切削功能布置，而不必单独设计电机传动链、轴承座和冷却管路。从实际使用看，这类主轴常承担铝合金薄壁件、小型模具电极、铜电极、非金属复合材料以及小余量钢件的精铣任务。由于最高转速可达50000r/min，它更适合小直径刀具加工，能够在高进给、小切深条件下获得较好的表面质量和轮廓精度。在模具制造、电子治具、尤其适合分散布置的小型专机。支承系统采用高精度主轴轴承，前轴承靠近刀具端，以提升切削点刚度；后轴承则兼顾热伸长补偿和高速旋转稳定性。电机被内置于壳体中部，动力传递路径极短，消除了皮带或齿轮传动带来的振动、间隙和附加噪声。2极或4极绕组配置可对应不同转速转矩特性，230V或400V供电则便于匹配不同地区的工业电网。模型中还能看到温度控制相关的结构考虑，线圈端和轴承区的热状态需要通过外部控制系统监测，以防止长时间高速运行导致热漂移扩大。防护等级达到IP30，意味着该主轴更适合安装在有基本防护罩的机床内部，能够阻挡一定尺寸的外来固体物，但不应直接暴露在大量切削液冲刷或高粉尘、高湿度环境中。在布局机床时，应结合排屑方向、

　　切削液喷嘴位置和气幕保护接口综合考虑，必要时增加外部防护套或正压密封方案。迷宫密封结构位于前端刀具接口附近，其作用是在旋转件与固定件之间形成曲折间隙，减少粉尘、油雾和细小切屑进入轴承腔。该密封不依赖大量密封空气即可建立基础防护，而在要求更高的加工场景中，仍建议接入洁净压缩空气进行气封，以延长轴承寿命。前端HSK25接口的尺寸边界决定了可选用的刀柄规格和最大刀具直径，选型时需要核对夹紧机构、松刀力以及换刀机夹爪的匹配关系。安装方面，这类主轴通常通过壳体外圆或后端法兰固定，三维模型可直接用于校核主轴中心高、刀具伸出长度、与工作台的最小距离以及X/Y轴行程边界。重量仅约5.4kg，对移动轴的负载较小，有利于提升Z轴动态响应，

　　但在设计安装支架时仍需保证结合面平面度和夹紧刚性，避免因薄壁支承引起高速振纹。壳体上的接口位置应预留足够的插拔空间，尤其是电气连接器和风管接头，不能在主轴上下运动时被拖链拉扯。从结构建模角度看，该模型适合用于机床总体装配、干涉检查、防护罩设计和维护空间评估。上部两个金属接头的朝向、侧面三个连接器的高度以及前端锥孔的中心位置，都是设备布局时必须锁定的关键基准。若用于虚拟调试，还可进一步补充主轴长度方向的热伸长曲线、轴承温升区间、刀具夹紧信号和转速反馈信号，以便与数控系统和驱动系统进行联调。在实际加工匹配中，高转速并不意味着适合重切削。由于主轴功率为1.5kW或2kW级别，且HSK25接口刀具直径受限，工艺上应优先采用小切深、高转速、

　　适当进给的策略。粗加工大余量钢件或长悬伸刀具容易超过轴承和电机的承载范围，导致发热、振动甚至刀柄松脱风险。对于铝合金高速铣削，应重点考虑刀具动平衡、夹头精度和喷雾冷却；对于钢件精加工，则应控制切削热传入主轴前端，并确保密封气路稳定。该主轴的“主轴支架集成在壳体中”这一特点，简化了主机厂的结构设计，但也要求安装基面具备足够刚性。若把主轴固定在薄板或悬臂过长的支架上，即使主轴本身精度很高，也会因系统刚度不足而产生颤振。较合理的做法是让安装壳体靠近前轴承区域形成环抱支承，并在后端增加辅助固定点，使切削力通过最短路径传递到机床床身。总体而言，该模型不是单一零件模型，而是一个集电机、轴承、接口、冷却与安装结构于一体的功能部件数字样机。它能够帮助结构设计师完成从主轴选型、行程校核、管线布置到防护设计的多轮验证，也能帮助工艺人员理解高速小功率主轴的适用边界。在精密铣削设备开发中，这类紧凑型主轴的价值不只在于转速指标，更在于其可集成性、可维护性以及对整机轻量化布局的支撑作用。
