凯斯勒X22-F-SK20高速电主轴

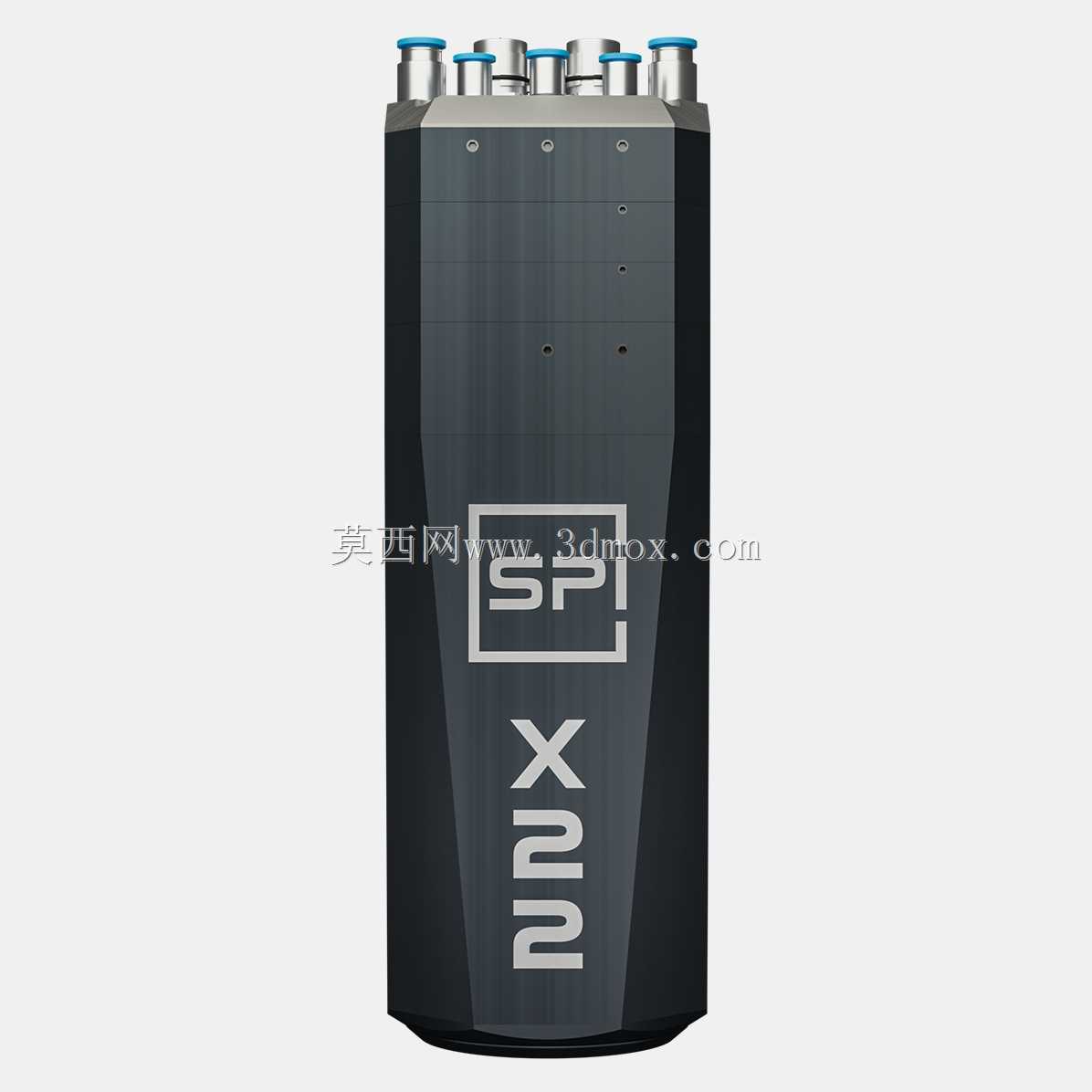

　　在中小型五轴加工中心、高速铣削设备以及精密模具加工单元中，主轴往往是决定最终加工节拍与表面质量的核心部件。X22-F-SK20这类紧凑型电主轴，针对的是对安装空间敏感、同时又要求较高转速与刚性的铣削工况。其壳体采用近似多边形的直立结构，顶部集中布置冷却、气动与电气接口，便于在机床滑枕或Z轴拖板内部完成管路走线，减少外部管线随主轴运动产生的干涉。

　　从实际用途看，该主轴承担刀具装夹、旋转切削与动力输出的任务，适用于钢件、铸铁及有色金属的中轻负载铣削，也可用于钻削、铰削等复合工序。电机与主轴集成在同一壳体内，取消了传统皮带或齿轮传动环节，因而振动更小、响应更快，在高转速下能够保持较稳定的刀尖运动轨迹。对于需要频繁启停、快速加减速的模具加工场景，这种结构有利于缩短非切削时间，并改善曲面加工的连续性。

　　功能特性方面，该主轴围绕高速、冷却与密封三个关键点展开。动力段采用内装式电机，支持不同功率与电压配置，可适配2极或4极方案，以兼顾高转速输出与低速扭矩。冷却方式为液体冷却，冷却液在壳体内部循环，带走电机定转子及前后轴承产生的热量，降低热伸长对加工精度的影响。轴承选用高精度主轴轴承，能够在高转速下维持径向与轴向刚度；线圈端温度监测则为控制系统提供实时反馈，避免长时间重载导致过热。

　　防护设计上，主轴前端采用迷宫密封结构，通过非接触式曲折通道阻挡切削液、粉尘和油雾进入轴承腔。相比单纯依靠气幕密封，这种结构在断气或气压波动时仍具有一定防护能力，同时减少压缩空气消耗。主轴支架集成于壳体之中，使整体受力路径更短，外部连接螺栓可直接将主轴固定在安装座内，装配时不需要额外拼装复杂托架，有利于控制同轴度与装配误差。

　　从设计思路看，该产品强调紧凑、轻便与可靠之间的平衡。壳体外形并非单纯追求外观，而是兼顾内部零件排布、冷却液流道空间以及外部安装面的平面度。顶部接口按功能分区排列，冷却、润滑、传感器与动力线缆各有明确位置，现场接线时不易混淆。壳体表面的平整区域可作为安装基准面，便于在装配时打表校正主轴轴线与工作台的垂直度或平行度。

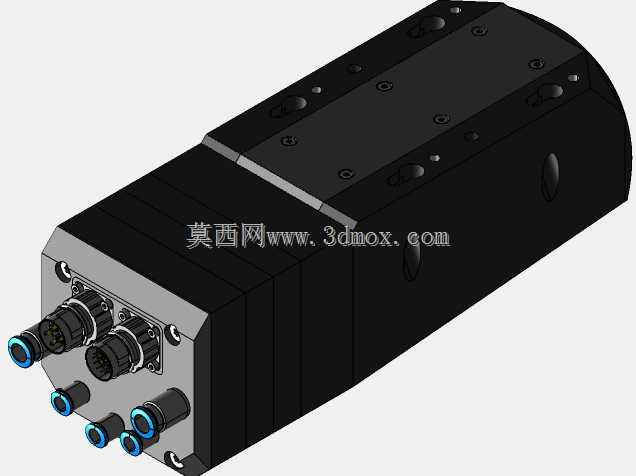

　　在三维建模与设备选型时，需要重点关注外形尺寸与安装边界。主轴主体为立式柱状结构，上部接口区会向外延伸出接头长度，因此在Z轴行程设计中必须预留足够的顶部空间，防止滑枕上行时接头与机床护板、拖链发生碰撞。前端刀具接口区域需考虑刀柄拉紧后的伸出长度、换刀机械手的运动轨迹以及刀具最大直径与工件、夹具之间的安全距离。冷却管路应沿主轴侧面固定，并在随轴运动处保留弯曲半径，避免折弯造成流量下降。

　　安装边界还包括主轴与滑枕的配合长度、定位销孔位置以及螺栓分布圆。若将其用于五轴摆头或车铣复合设备，还需校核主轴前端在摆动至极限角度时与A/C轴壳体、工件或尾座的干涉情况。由于电主轴对冷却水质、过滤精度和润滑状态有要求，模型中应同步体现冷却接口通径、传感器接口位置及接线盒方向，以便后续完成管线布置与维护空间预留。

　　总体而言，该主轴模型适合用于高速铣削设备的结构布局验证、换刀空间检查、冷却与气动系统布置，以及机床整机数字样机的干涉分析。建模时应保留壳体棱线、接口位置、前端刀柄区域和安装基准面，使设计人员能够直接在装配环境中判断其与滑枕、刀库、工件和防护系统的匹配关系。
