高速精密铣削电主轴结构设计

　　在精密加工车间的实际布局中，这类紧凑型高速电主轴常被安装在小型五轴加工中心、龙门铣头或专机自动线上，承担淬硬钢、铝合金、石墨电极等材料的半精与精加工任务。其应用并不局限于传统立式加工中心，在模具型腔铣削、医疗器械零件加工、精密孔系加工以及高速雕刻工序中，都能看到类似结构。由于换刀接口采用HSK25，它更适合小直径刀具的高转速切削，能够在较小切削载荷下获得较高线速度，从而改善表面质量并减少刀具磨损。

　　从设备用途看，该主轴把电机、轴承、冷却通道、刀具夹紧与壳体支撑集成在一个封闭单元内。上端布置的多组接口分别对应动力、冷却、润滑与检测信号，现场接线时需要按走线方向预留弯曲半径，并避免与周边防护罩、拖链或刀库机构发生干涉。液体冷却回路围绕定子区域布置，可把高速运转产生的热量持续带走；线圈端温度监测则为数控系统提供反馈，使热伸长控制在更稳定的范围内。对于结构工程师而言，建模时不能只把它当作一个黑色圆柱体，而应把接口位置、安装基面、刀具悬伸和换刀空间同时纳入整机校核。

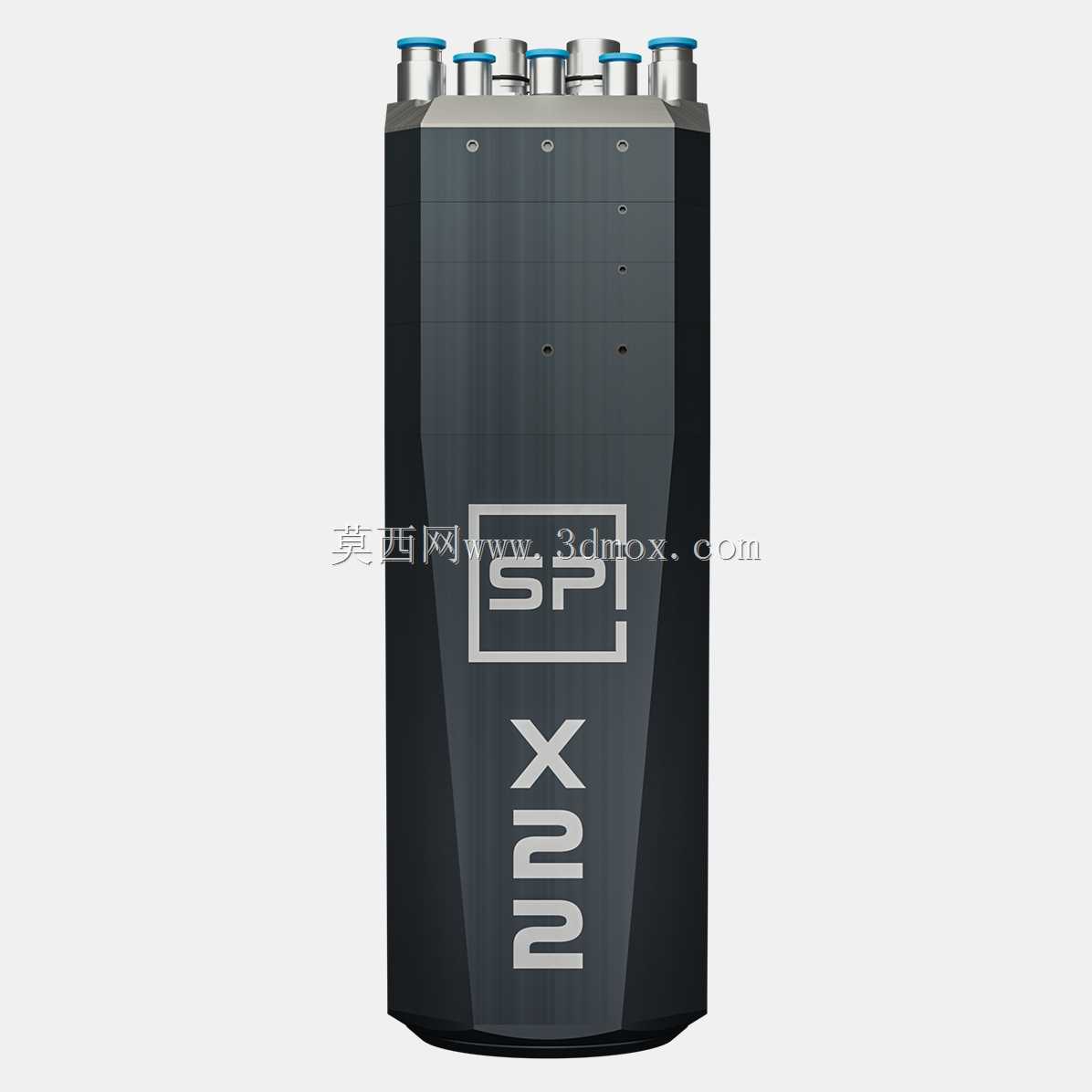

　　该主轴的设计思路体现了明显的集成化倾向。主轴支架并非独立外挂，而是与壳体形成统一承力体系，这有利于缩短传动链、提高连接刚度，并减少装配累积误差。迷宫密封结构布置在前端靠近刀具的位置，可在高速旋转时阻挡切屑液、粉尘和油雾进入轴承腔；对于石墨加工或微量润滑工况，这种密封细节直接影响维护周期。壳体外形采用近似多面柱体，表面平整区域可作为定位、夹持或传感器安装面；顶部多个接头集中排布，便于维护人员从上方完成管路连接，但也要求整机设计阶段预留足够的上部操作空间。

　　从功能特性上看，双功率与双电压配置使其能够适配不同供电条件和切削负载，低速段可提供较大扭矩，高速段则适合轻载精加工。2极与4极方案对应不同的转速—扭矩特性，选型时需要结合常用刀具直径、材料去除率和节拍要求综合判断。轴承采用高精度主轴轴承，配合适当预紧，可在高转速下维持回转精度；IP54防护等级说明它能够抵御有限粉尘飞溅，但在多水雾、强冲刷环境中仍需依赖外部防护裙罩或气幕保护。整机重量较轻，对移动立柱、摆头或Z向拖板的惯量控制较友好，尤其适合对动态响应要求较高的机床结构。

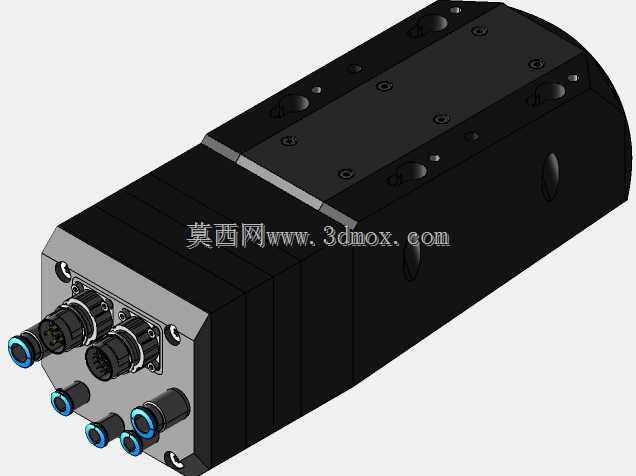

　　在三维建模与装配校核中，外形尺寸与安装边界是重点。主体壳体应按真实包络建立，顶部接头需保留插拔与扳手空间；前端HSK25锥孔、端面键以及刀柄夹紧后的伸出长度要完整表达，否则换刀轨迹和工件夹具干涉检查会失真。若将其用于摆轴头，还需复核主轴中心线到回转中心的距离，因为这会影响五轴联动精度和后置处理坐标关系。安装面附近的螺钉孔、定位销和冷却孔方向应与壳体结构一致，管路接头建议按实际规格建模，避免现场装配时出现线缆弯折过度。

　　实际选型时，不能只看最高转速。精铣铝合金时，高转速能提升切削线速度，但小规格HSK接口的刀具悬伸不宜过长，否则会削弱刚性；加工钢件时，则应关注低速扭矩和持续功率，避免在重切削中触发过热保护。冷却系统流量、过滤精度以及冷却液温度稳定性同样关键，它们决定主轴能否在长时间批量生产中保持尺寸一致性。润滑方式、轴承维护周期和主轴跑合程序也应写入设备技术文件，作为现场调试和保养依据。

　　在整机布局阶段，工程师通常会把该主轴模型放入机床装配体中进行多场景检查：刀库换刀时，刀柄是否与主轴端面或周边接头碰撞；Z轴下行时，顶部管路是否被上拖板拉扯；工件接近时，夹具压板是否擦碰壳体；排屑器冲刷时，冷却液是否直接冲向电气接头。通过这些校核，可以在设计早期发现干涉点，而不是等到样机装配后再返工。对于自动化产线集成，还需考虑主轴前端吹气、刀具检测信号与机床逻辑之间的配合，使高速加工、自动换刀和状态监控形成闭环。

　　总体而言，这类主轴模型的价值不只在于外观展示，更在于它为机床总体设计提供了可校核的工程边界。把接口、密封、冷却、安装和刀具空间表达清楚，结构工程师才能合理确定床身、滑枕、防护罩和管路走向；设备选型人员也能据此判断它是否适合特定材料、节拍和精度要求。建模时保持几何关系清晰、装配基准明确，并在关键区域留出维护空间，能够显著提升后续详细设计与现场集成的效率。
