液体冷却高速精密电主轴结构设计

　　在高速铣削、钻削与精密雕刻类加工场景中，主轴单元的刚性、热稳定性与动平衡表现直接决定工件表面质量与刀具寿命。这款主轴采用集成化结构设计，将电机、轴承、冷却通道与换刀接口整合在同一壳体内，取消了传统机械传动链，从根源上降低了传动间隙、振动与噪声，适合对转速和回转精度要求较高的精加工工位。

　　从实际选型角度看，该主轴提供1.5kW与2.2kW两种功率规格，供电可适配230V或400V工况，极数覆盖2极与4极配置，便于设备工程师根据材料去除率、切削负载和转速区间进行匹配。其最高转速可达45000r/min，在铝合金、铜合金、工程塑料、亚克力以及小型钢件的轻载高速加工中能够发挥明显优势。高转速并不意味着单纯追求数值，壳体内部围绕轴承位与电机发热区布置了液体冷却回路，通过循环介质带走绕组和高速轴承产生的热量，使主轴在长时间连续运行时仍能维持较稳定的热伸长量。

　　主轴前端采用ER25弹性夹头接口，这是中小型高速主轴中较为常见的刀具装夹方式。ER25夹头夹持范围较宽，能够适应不同直径的铣刀、钻头与雕刻刀，换刀时通过螺母锁紧即可完成装夹，对多品种、小批量加工任务比较友好。接口位置的几何精度需要与主轴锥孔、端面定位以及夹头同轴度共同控制，任何一项偏差都会在高转速下被放大，进而引起振纹、刀具磨损加快甚至轴承过早失效。因此在三维建模时，前端锥孔、锁紧螺纹、端面定位面以及刀具悬伸空间都应作为关键尺寸处理。

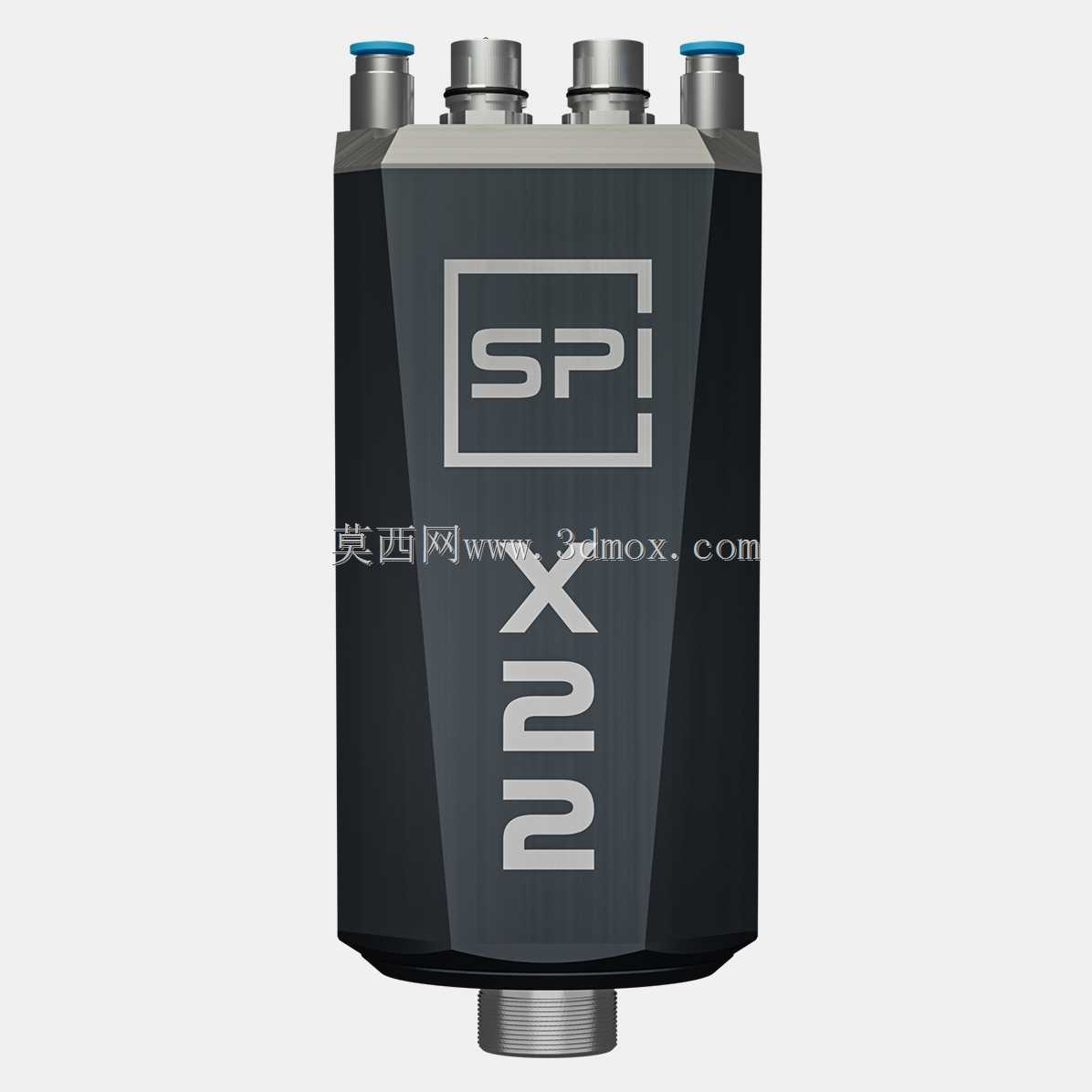

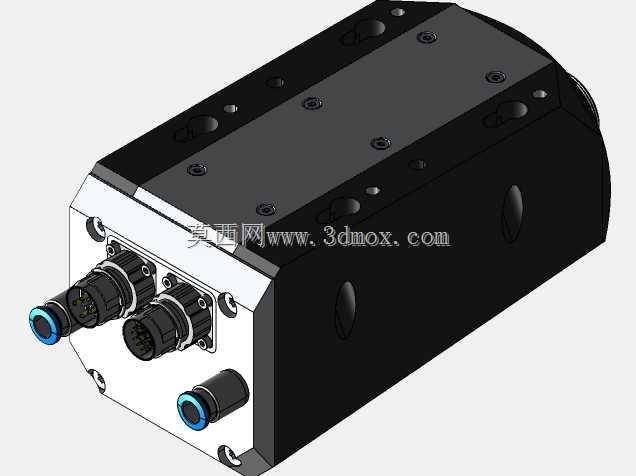

　　轴承选用高精度GMN主轴轴承，布置方式服务于高速回转稳定性。壳体将主轴支架集成在主体结构内部，减少了外部连接件带来的装配累积误差，也提高了整体刚度。外壳采用近似多边形的截面造型，并非单纯出于外观考虑，这种结构在安装时能够提供更明确的防转定位面，便于在主轴座、滑台或Z轴拖板上进行固定。顶部布置有多个接口，用于电气连接与冷却管路接入，建模时需要预留接头插拔空间与走线弯曲半径，避免实际装配后与机床护罩、拖链或相邻机构发生干涉。

　　该单元重量控制在约4.6kg，较轻的质量有利于降低移动轴的惯量负担，尤其适合安装在龙门移动式雕刻机、小型加工中心、钻铣复合平台以及对Z轴响应速度要求较高的自动化设备上。防护等级达到IP54，能够抵御加工过程中飞溅的切削液、油雾和粉尘侵入，但在强冲刷或大量切屑堆积的工况下，仍建议配合气幕防护、护套或合理的护罩结构使用。迷宫密封结构位于前端关键区域，通过非接触式曲折通道降低污染物进入轴承腔的概率，相比单纯接触式密封，更适合高速运行场景。

　　从结构设计思路看，该主轴强调紧凑、轻便与易集成。壳体外部没有冗余突出结构，安装边界清晰，适合在有限空间内进行多轴布局。三维建模时应重点关注几类尺寸：一是主体外径与安装夹持位的配合公差，它决定主轴座抱紧后的同轴度；二是前端端面到刀具夹持基准的悬伸长度，这会影响刚性与加工振颤；三是顶部接头高度和侧向接管方向，关系到整机内部管路走向；四是底部螺纹或安装定位特征，需要与夹具、压块或主轴座形成稳定约束。

　　在实际应用中，这类主轴常被用于小型模具精修、石墨电极加工、医疗零件微细铣削、电子壳体钻铣、木工浮雕以及首饰蜡模加工。不同工况对主轴的要求并不相同：重切削更关注低速扭矩与轴承承载，而高速精加工更看重热位移、动平衡与跳动控制。该产品的设计明显偏向后者，通过液冷、精密轴承、集成壳体和轻量化结构，在尺寸、重量与性能之间取得平衡。对于设备开发人员而言，理解其安装边界、冷却需求、接口方向和刀具夹持范围，比单纯关注功率参数更有工程意义。
