SPI液体冷却高速精密铣削主轴结构

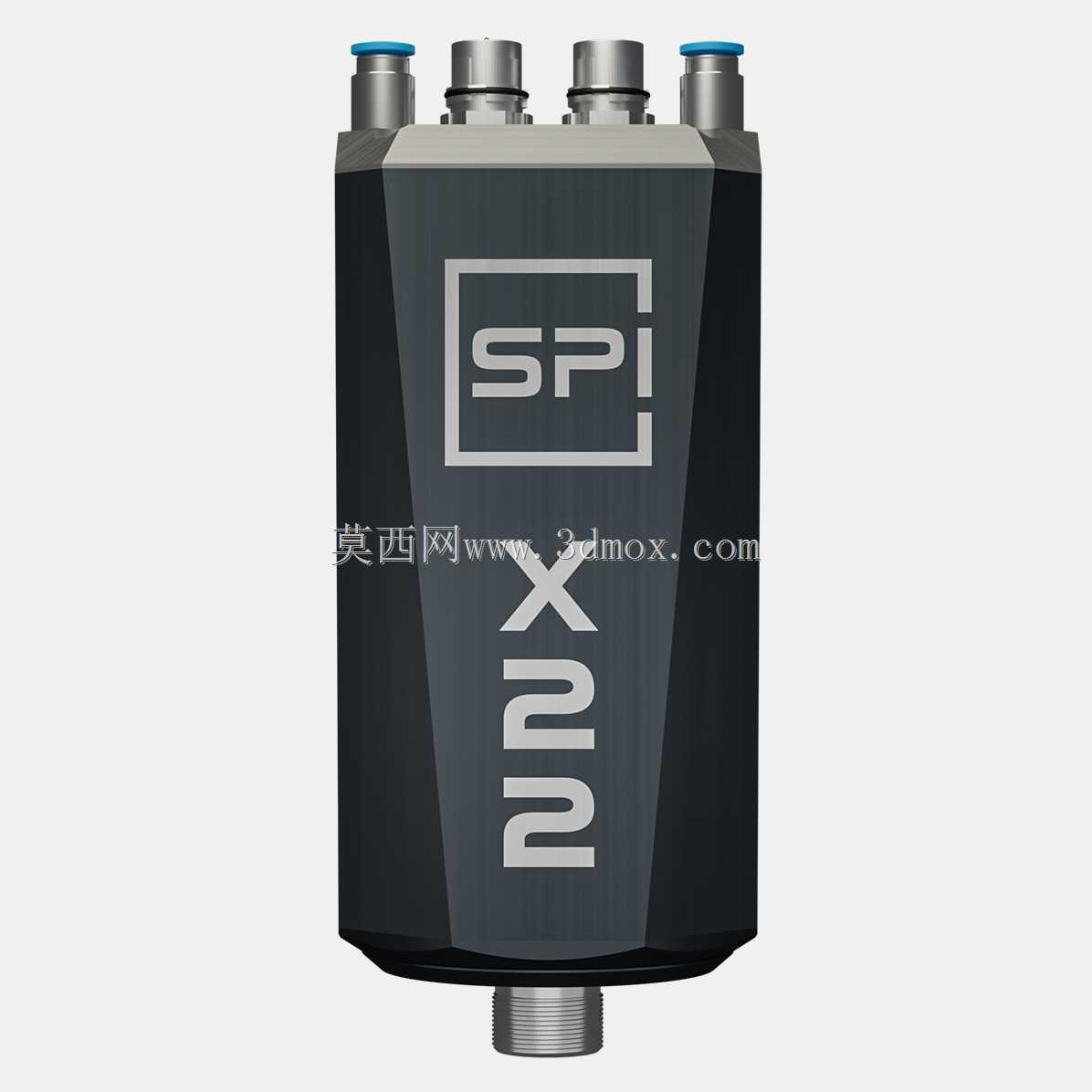

　　该模型呈现的是一款面向高速铣削工况的紧凑型主轴单元，主体采用近似多面棱柱状壳体，顶部集中布置四个接口，其中两个带蓝色端盖的接口用于冷却液进出，另外两个金属接口用于动力或信号连接；下端为ER20换刀界面，可夹持标准刀柄并传递扭矩。壳体表面的棱面并非单纯造型处理，它在有限截面内增加了结构刚度，同时为冷却流道、安装定位面和铭牌区域提供了规整布置空间。对于做设备布局的工程师而言，这类外形需要重点关注顶部管路走向、下端换刀空间以及壳体与Z轴滑枕或主轴支架的干涉边界。

　　从实际用途看，该主轴适用于模具精加工、小型零件高速铣削、石墨或铜电极加工以及对表面质量要求较高的轻载切削场景。ER20接口决定了其更适合中小直径刀具，在高转速下能够获得较好的动平衡和线速度。液体冷却接口位于顶部，便于在机床内部沿拖链或支架排布软管；建模时应保留接头的真实伸出长度和六角外形，不能只简化成圆柱，否则后续装配时容易出现管路折弯半径不足或与防护板碰撞的问题。顶部电气接口同样需要考虑插头插拔空间，这一点在主轴密集布置的多主轴头或复合机床上尤其关键。

　　功能特性方面，该单元围绕高速、轻量和集成化展开。壳体将主轴支架所需的部分安装结构整合在本体上，减少了额外支座带来的累积误差，也压缩了轴向占用尺寸。下端轴承区域采用高精度配置，以适应高转速下的回转精度要求；线圈端设置温度监测，可在运行中反馈热状态，配合外部冷却系统抑制热伸长。IP54防护等级说明其能够抵御切削液飞溅和粉尘侵入，但并不适合浸泡或高压直冲环境，因此在机床防护罩、气幕和冷却管路设计上仍需配合。迷宫密封结构用于降低污染物进入轴承腔的概率，三维建模时应体现端盖、隔套和密封件之间的层叠关系，而不是做成单一实心件。

　　设计思路上，这款主轴强调在小体积内兼顾刚性、冷却和维护便利性。壳体外形并非规则圆柱，安装面、定位面和冷却接口的方位需要在装配中明确角度；若用于非标设备，应先根据刀具交换方向、拖链位置和操作侧确定主轴旋转方位，再确定安装孔位。顶部四个接口沿长度方向排列，使管路和线缆能够分组走向，避免冷却管与电缆相互缠绕。下端ER20螺母在换刀时需要预留扳手空间，模型中应体现螺母外径和压帽轮廓，以便校核刀库、对刀仪或换刀机械手的接近路径。

　　结构设计人员在引用该模型时，应把它作为带接口边界的功能部件处理，而不是仅作为外观件。壳体外部的安装基准、底部轴端伸出长度、顶部接头高度共同决定了Z轴行程和加工范围。若进行有限元分析，可重点关注壳体安装面约束下的刀尖端变形、轴承座区域刚度以及热平衡后轴向伸长趋势。若进行电气集成，则需结合温度传感器和动力线缆接口规划走线，避免高速运动时线缆与冷却管摩擦。

　　在机床选型阶段，这类主轴适合配置在横梁移动空间有限、要求主轴重量较低的设备上。较轻的运动质量有利于减小Z轴惯量，提升随动性能；但也意味着安装支架必须具备足够局部刚性，不能因减重而牺牲支撑面接触刚度。实际装配中，主轴与支架的配合面应控制平面度，紧固螺钉需按规定顺序加载，以避免壳体受力不均影响轴承预紧。冷却回路接入前应确认流向，保证冷却液能够有效带走电机和轴承区域热量。

　　从三维建模表达来看，模型应保留壳体棱线、顶部接头、下端ER20螺母、轴端和安装边界等关键结构。对于内部电机、轴承和密封组件，若不做详细设计，可用简化体表达空间占用；但在外部装配层面，所有会影响干涉检查的尺寸都不应省略。尤其是顶部接头高度和下端刀具夹持后的组合长度，直接关系到机床行程、防护罩开口和换刀动作。将这些边界纳入整机模型后，才能更真实地验证主轴在铣削设备中的布置合理性。
