M39细牙六角开槽防松紧固螺母

　　在承受交变载荷或振动冲击的传动部位，普通六角螺母容易因螺纹副微动而回松，开槽螺母正是为解决这一问题而被广泛采用的结构形式。该件以六角外形为基础，在螺母上端加工出若干径向槽口，装配后槽口与螺杆端部的径向销孔对齐，穿入开口销并将尾部分开，即可形成可靠的机械锁止。这种锁止不依赖预紧摩擦力，即使在剧烈振动、温度循环或润滑条件变化下，仍能保持轴向位置稳定，因此在车轮轮毂、转向拉杆、曲柄连杆、悬架铰接以及重载设备的销轴连接中十分常见。

　　从实际选型角度看，该螺母对应M39规格、1.5mm细牙螺纹与5H内螺纹公差带。细牙螺距较小，螺旋升角低，自锁性能优于粗牙，同时在相同公称直径下可获得更大的小径，对薄壁件或需要微调轴向位置的场合更有利。5H公差带规定了内螺纹的中径和顶径偏差范围，用于保证与相应外螺纹的配合间隙和旋合性；建模时需按牙型60°、原始三角形高度、基本大径和中径尺寸建立准确齿廓，避免只做光孔贴图而忽略真实啮合关系。

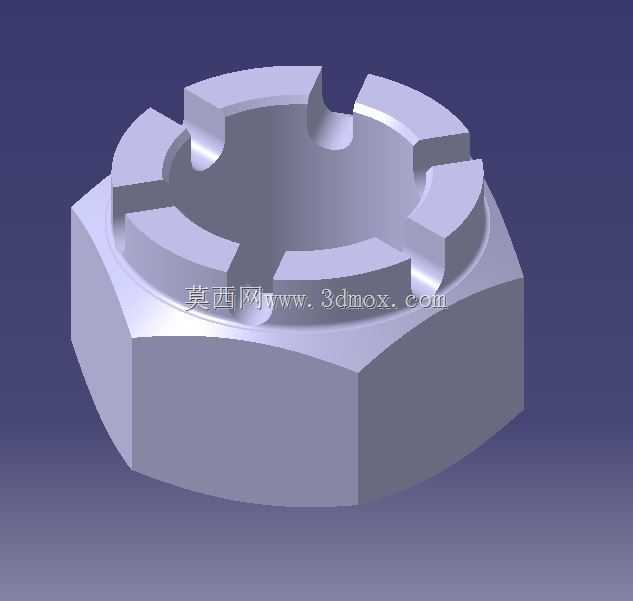

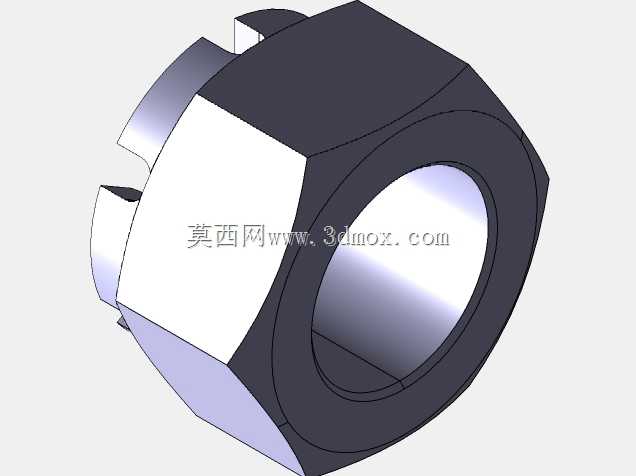

　　外形方面，六角部分提供扳手夹持面，适合用标准开口扳手、梅花扳手或套筒施加拧紧力矩。上端开槽形成冠部，槽宽需与开口销直径匹配，槽底应留有足够壁厚，防止在拧紧或受拉时产生应力集中。螺母下端面为承载面，装配时与被连接件或垫圈接触，其平面度和与螺纹轴线的垂直度直接影响夹紧力分布。若端面偏斜，会造成局部压陷、偏心载荷和附加弯曲应力，长期运行后可能导致螺纹疲劳裂纹或销轴孔错位。

　　设计这类零件时，通常先确定螺纹规格和性能等级，再依据标准选取对边宽度、螺母高度、槽数、槽宽和槽深。六角对边尺寸决定工具空间，设备布置时要预留扳手回转间隙；螺母高度影响螺纹旋合圈数和承载能力，重载场合不宜为减重而过度压缩；开槽位置应使销孔穿过时位于槽口有效区域，并保证开口销安装后有足够弯折空间。三维建模中可先绘制六边形草图并拉伸成基体，再以旋转切除生成内螺纹，或采用扫描切除形成真实牙型；冠部槽口用圆周阵列完成，最后对棱边和槽底进行倒角或圆角处理。倒角不仅便于装配导向，也能去除热处理前的锐边，降低淬火裂纹风险。

　　安装边界上，需要关注螺杆伸出长度。开口销穿过螺母槽和螺杆销孔后，螺杆端部不应高出冠部过多，以免与相邻部件干涉；也不能过短，导致销孔无法落在槽口中央。被连接件表面应平整，必要时加垫圈分散压力，但垫圈不应遮挡槽口或妨碍开口销展开。对于需要定期拆卸维护的铰接点，开槽螺母比焊接式或铆接式锁止更具可维护性，只需更换开口销即可重复使用，而螺母本身在螺纹无损伤、端面无明显变形的条件下可多次装拆。

　　在工程图和模型审查中，应重点核对螺纹轴线与六角中心的同轴度、槽口相对于六角面的角向位置、下端面垂直度以及关键倒角。槽口角向位置错误会造成开口销无法装入，或装入后贴靠不良；螺纹中径偏差过大则可能出现旋合过紧或间隙过大。对于承受冲击载荷的应用，还应结合材料和热处理状态评估韧性与强度，避免单纯追求高硬度而导致脆断。通过完整表达这些几何与装配关系，三维模型不仅用于外观展示，更能直接服务于干涉检查、工具空间校核、销钉选配和装配工艺编制。
