SKF圆锥滚子止推轴承精密三维结构

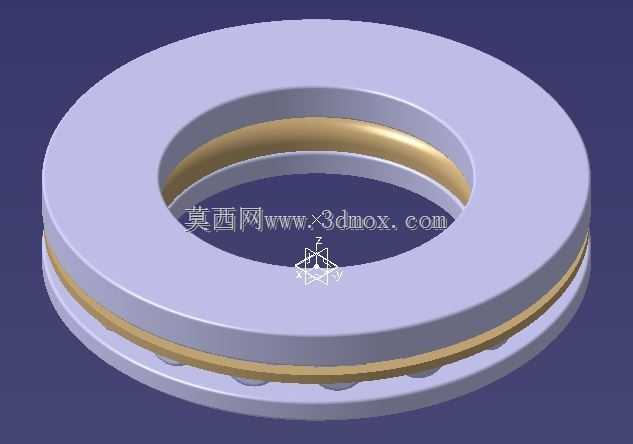

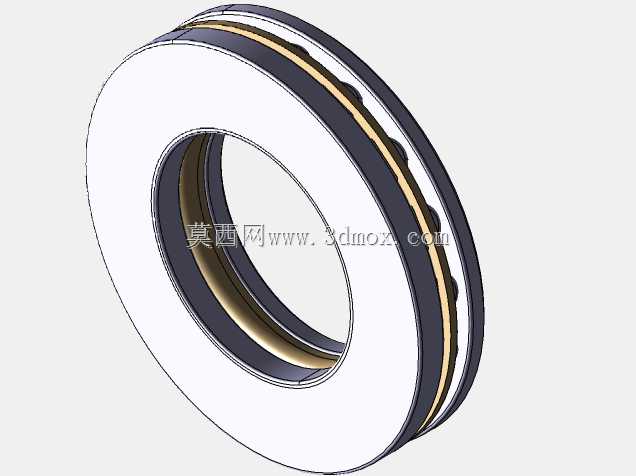

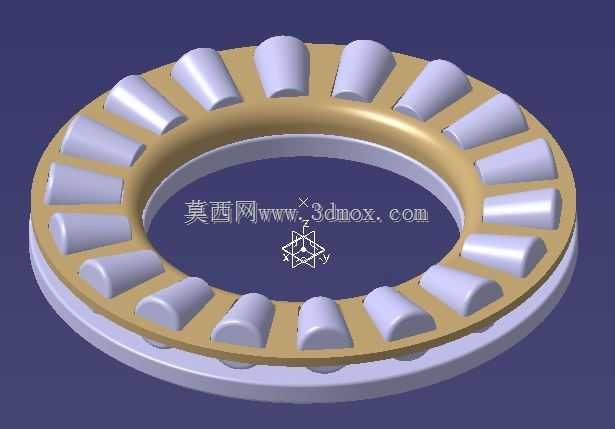

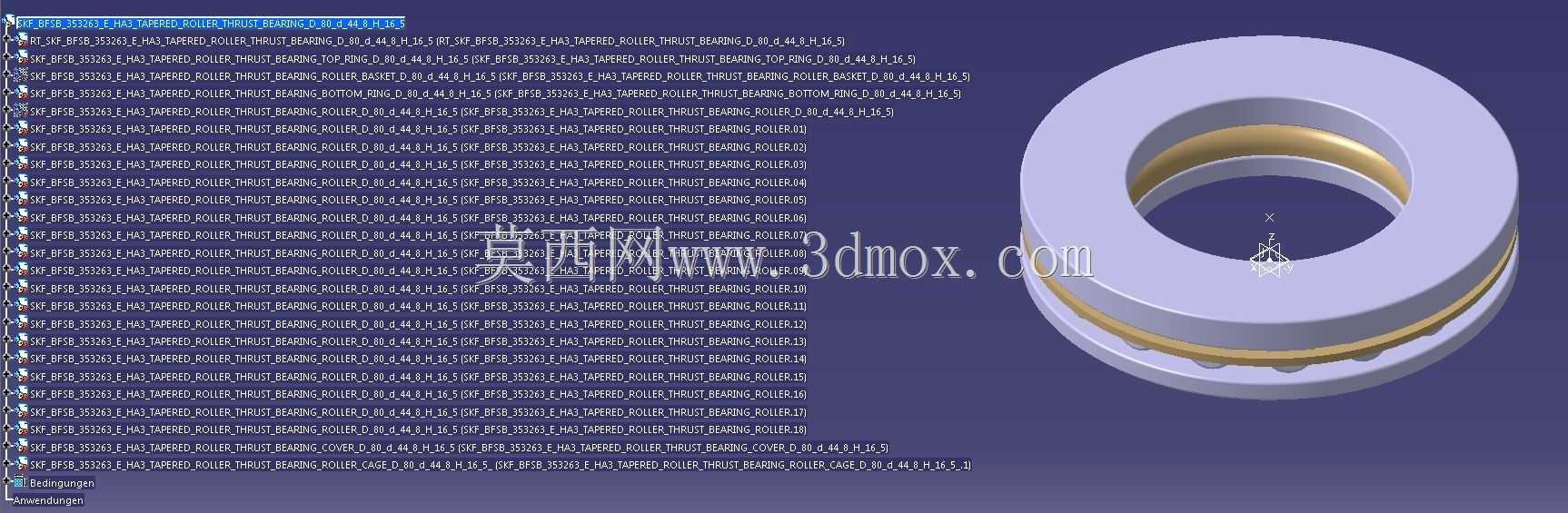

　　该模型呈现的是一种以承受轴向载荷为主的圆锥滚子止推轴承结构，整体由上下两片环形垫圈、保持架以及若干锥形滚动体组成。与普通深沟球或圆柱滚子推力件相比，圆锥滚子在接触线上具有更明确的载荷方向，滚动体母线与滚道在理论上形成线接触，能够在较高轴向负荷下保持较小的弹性变形，同时对一定范围内的复合载荷具有适应能力。实际设备中，这类轴承常见于需要限制轴系单向窜动、又希望滚动接触具备较高刚度的部位，例如立式主轴下端支承、重载回转工作台、起重机构回转节点、齿轮箱输出端定位面、泵与压缩机的轴向承载区，以及冶金设备中频繁承受冲击载荷的压紧支承。

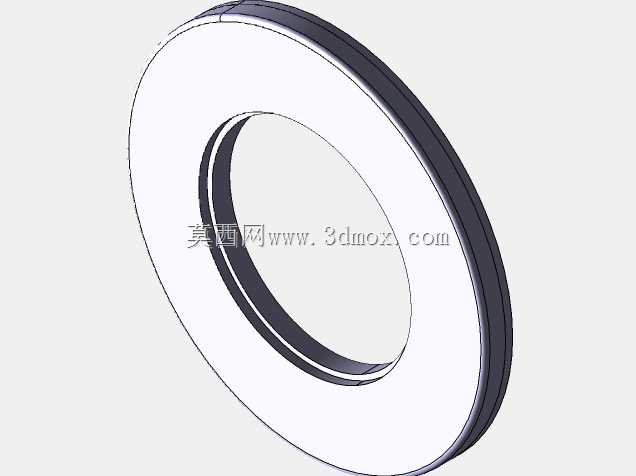

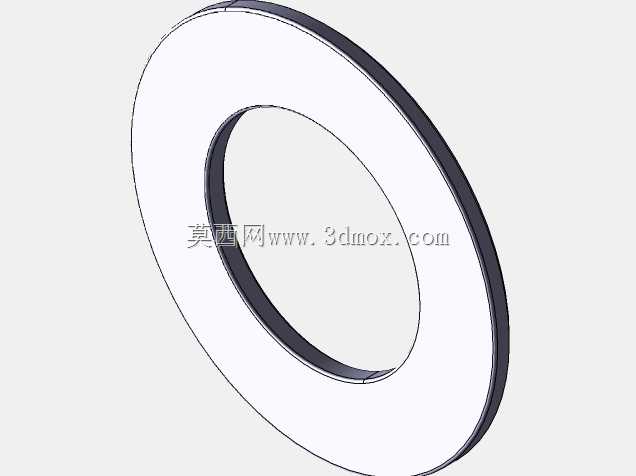

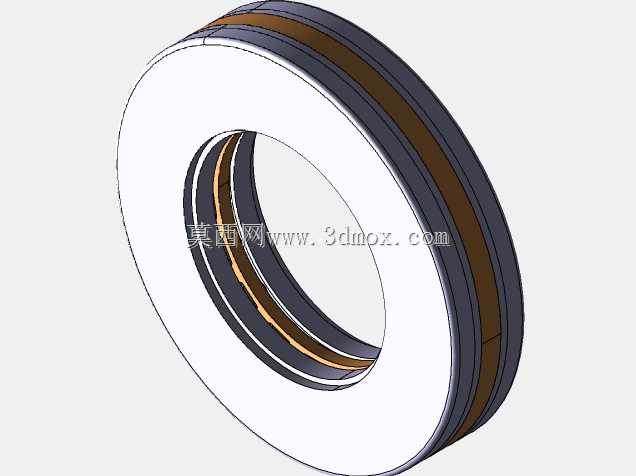

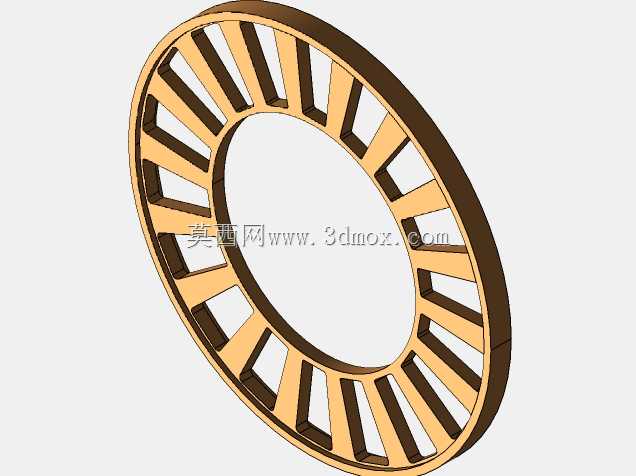

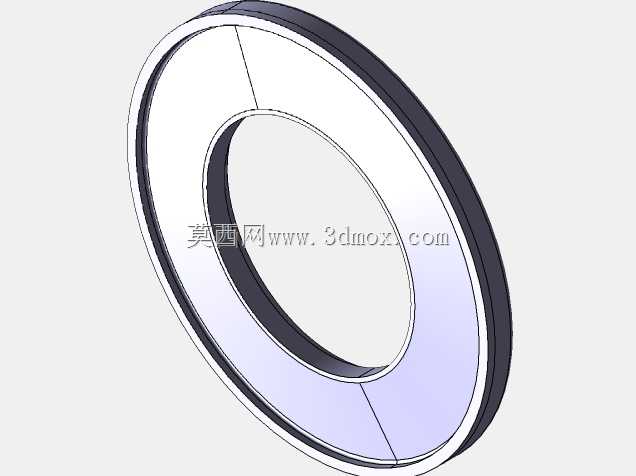

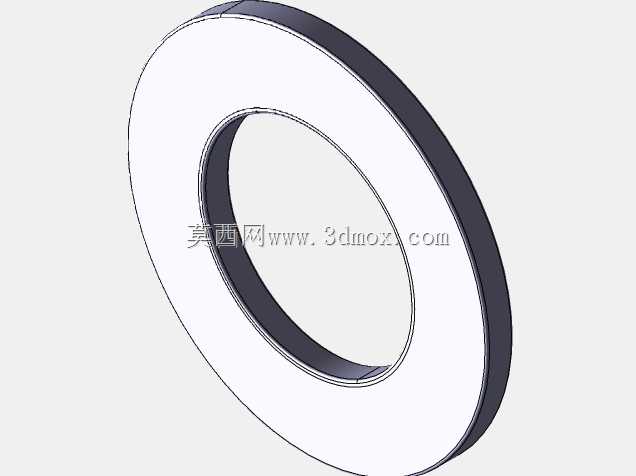

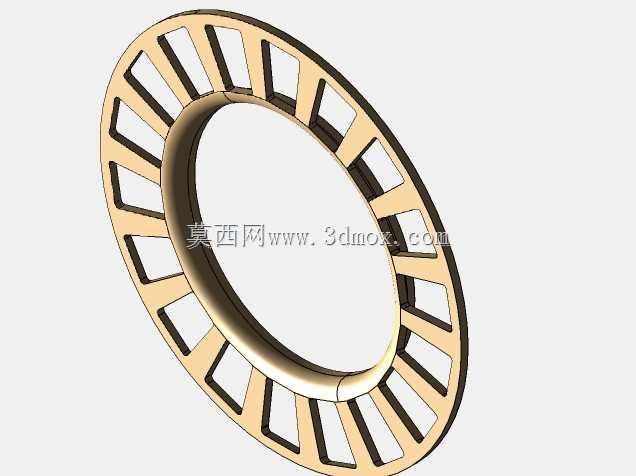

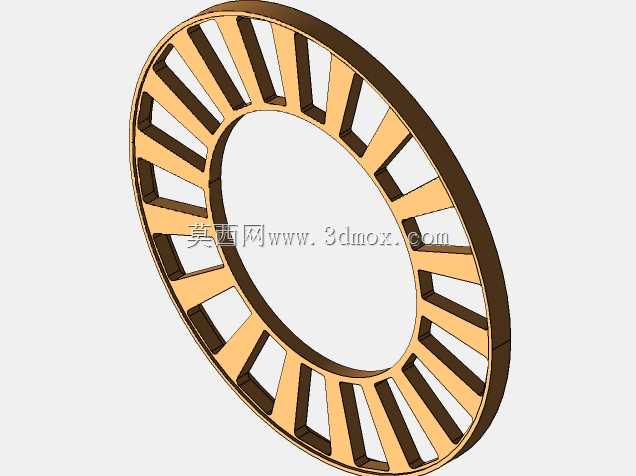

　　从结构关系看，两片垫圈分别对应轴圈和座圈，其中一侧与旋转轴或转动件贴合，另一侧与机座或静止端面贴合。模型中保持架位于两滚道之间，将锥形滚子沿周向均匀分隔，避免滚动体在高速运转时相互接触、摩擦和挤压。保持架的兜孔形状并不只是简单容纳滚子，它需要在引导滚动体公转的同时，留出润滑油进入和排出的空间；若兜孔间隙过小，温升会迅速升高，若间隙过大，滚子在进出承载区时又容易产生偏摆。圆锥滚子本身具有大端和小端，大端通常与垫圈挡边形成导向接触，这一细节决定了滚子在运转中能否稳定贴滚道运行。挡边接触并非主要承载面，却对润滑状态、摩擦损耗和滚子对中十分关键，设计时往往需要控制挡边角度、接触位置以及端面滑动速度。

　　建模时应先确定轴承中心线，再以回转方式建立两片垫圈的基本轮廓。滚道面不是普通平面，而是与圆锥滚子母线相匹配的锥面，锥角直接影响接触应力分布和轴向承载能力。若锥角选择偏小，轴承可承受的轴向载荷较大，但对安装倾角和不同轴度更敏感；若锥角偏大，滚子的自引导能力增强，却可能降低单位接触线上的承载效率。滚动体阵列时不能只做几何复制，还应检查每个滚子与上下滚道、保持架兜孔以及大端挡边之间的间隙关系。对于工程展示模型，保持这些关系的可视性比单纯追求外观更重要，因为它能帮助选型人员判断载荷传递路径：轴向力从一侧垫圈进入，经滚道传给滚子，再由另一侧滚道传出，形成闭合传力链。

　　外形边界方面，该类轴承以大外径、小内径和总高度构成主要安装包络。选型时，内径必须与轴肩或套筒定位尺寸匹配，外径则要落入座孔或支承面的允许范围内；总高度决定了压紧端盖、调整垫片和锁紧螺母的布置空间。安装边界不止于三个名义尺寸，还包括轴肩圆角、座孔圆角、垫圈端面平面度、支承面与轴线的垂直度以及相邻零件的避让空间。若轴肩过高，会与保持架或滚子大端发生干涉；若轴肩过低，又无法提供足够定位面。座圈外侧若缺少均匀支承，偏载会使局部滚道应力急剧上升，早期点蚀往往由此产生。

　　在实际装配中，这类止推轴承通常需要预留或调整轴向游隙。与径向轴承不同，推力轴承的游隙直接影响轴系轴向定位精度和滚动体载荷分布。过紧会导致摩擦温升和滚动体打滑，过松则会在冲击载荷下产生敲击和端面错位。对于立式回转设备，还需考虑重力引起的恒定轴向力，润滑脂或润滑油在离心作用下的流动方向，以及停机后滚动体是否仍能保持在滚道有效区域内。模型中金色保持架与浅色垫圈形成明显层次，便于在评审时观察滚动体是否被完整约束、挡边是否覆盖滚子大端、垫圈外缘是否为相邻密封件留出位置。

　　从设计思路上讲，圆锥滚子止推轴承不是孤立零件，而是轴系刚度链的一环。它的接触刚度会影响齿轮啮合侧隙、主轴端面跳动、丝杠定位精度以及整机振动水平。将其放入三维装配中校核时，应同时关注轴的挠度、箱体孔的同轴度、端盖压紧力和热膨胀补偿。重型工况下，滚动体与滚道之间的接触应力可通过线接触理论初步估算，再结合润滑膜厚度、表面粗糙度和材料热处理水平判断寿命趋势。若设备存在频繁启停、反转或冲击，还应在结构上避免让轴承同时承担超出设计范围的径向弯矩。

　　该三维结构适合用于教学演示、装配干涉检查、维修培训和轴系方案沟通。通过剖切或透明显示，可以清楚看到滚子并非垂直平放，而是按锥角倾斜排列；这正是它区别于普通平面推力球轴承的关键。理解这一点，有助于在设备布局阶段正确选择支承形式：当轴向载荷大、转速中等、要求刚性和定位稳定性时，圆锥滚子止推结构比球式推力件更有优势；而在高速轻载场景，则需重新评估滑动摩擦和发热问题。整体来看，模型把垫圈、保持架、滚动体和挡边关系表达得较完整，能够作为机械设计人员讨论承载路径、安装边界和润滑空间的直观对象。
