SKF32310圆锥滚子轴承结构设计

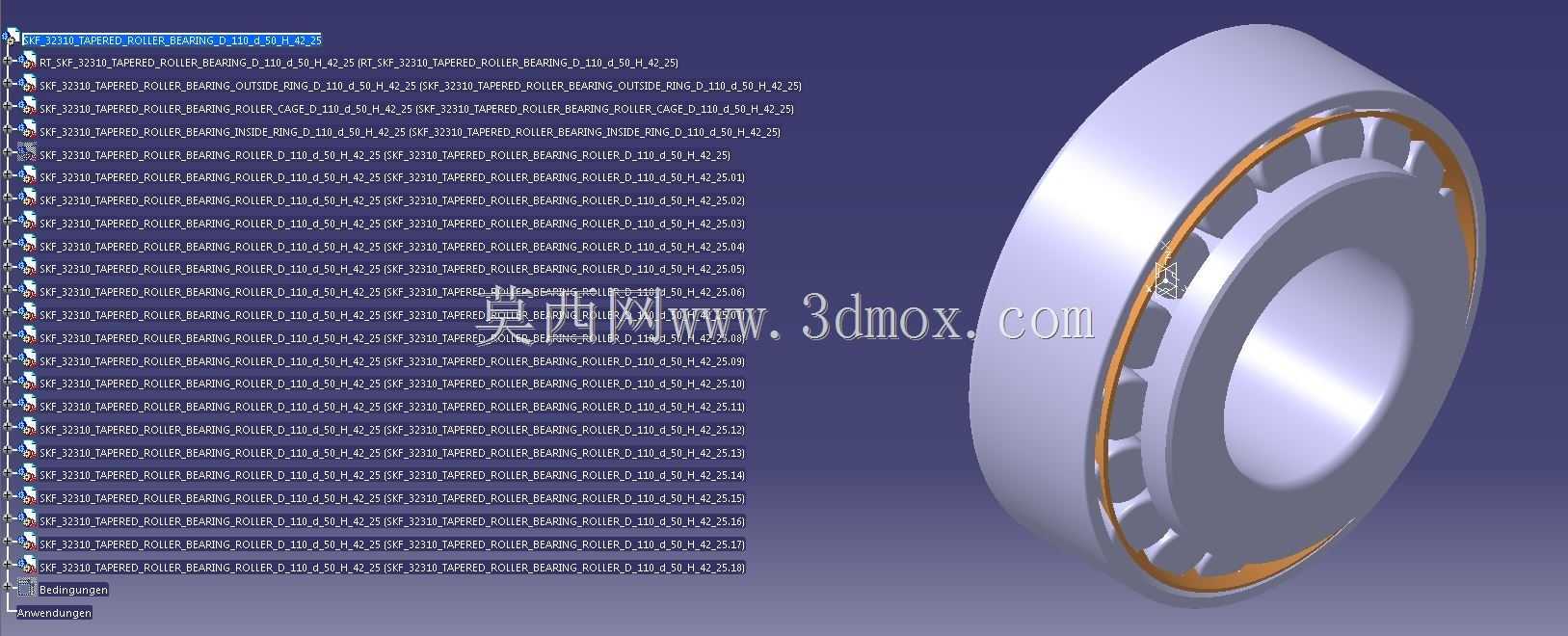

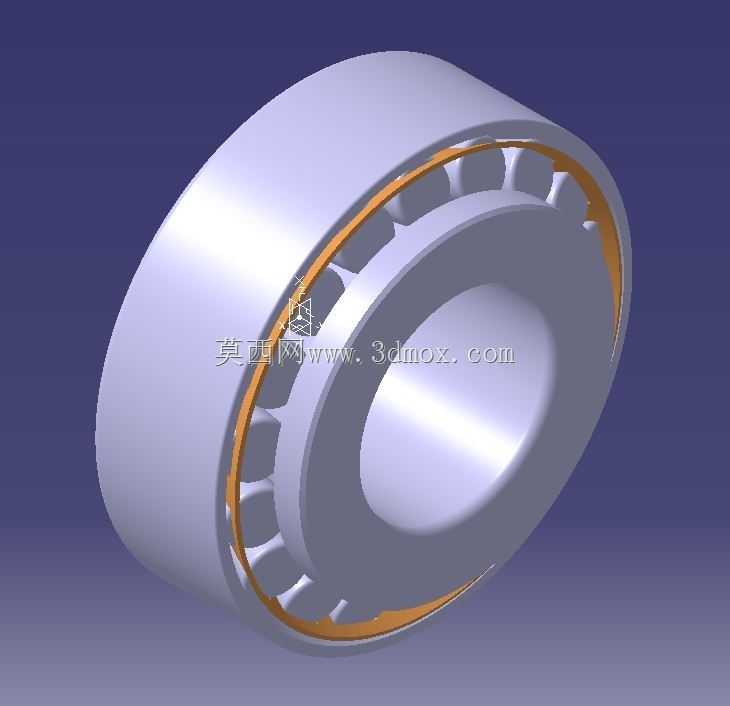

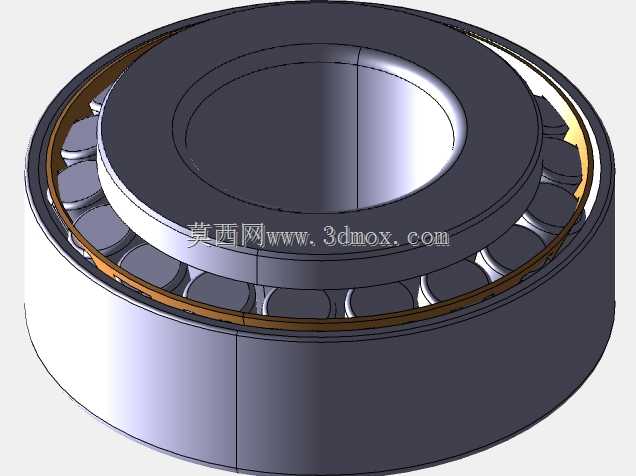

　　在重载传动与径向轴向联合受力的工况里，单列圆锥滚子轴承一直是轴系支撑的核心选择。这款32310型号的轴承，内孔直径50mm，外圈外径110mm，装配总高度42.25mm，尺寸边界完全符合常规中载轴系的安装空间要求，既可以直接适配直径50mm的阶梯轴轴颈，也能压入对应孔径的轴承座孔，在机床主轴、汽车差速器、减速机输入输出端、工程机械行走机构等场景中都能见到同结构产品的应用。

　　从受力逻辑来看，圆锥滚子轴承的滚动体为截锥形，内圈滚道、外圈滚道与滚动体锥面的延长线会交汇于轴线上的同一点，这种几何特性让它在承受径向载荷的同时，可同步承受单向轴向载荷；实际装机时通常成对使用，通过调整隔套厚度或者锁紧螺母预紧，就能抵消双向轴向窜动，相比深沟球轴承，它在冲击载荷与倾覆力矩下的接触应力分布更均匀，不会出现钢球点蚀后快速失效的问题。

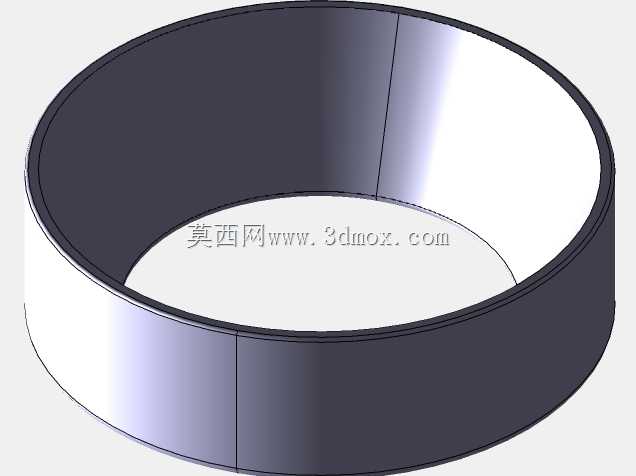

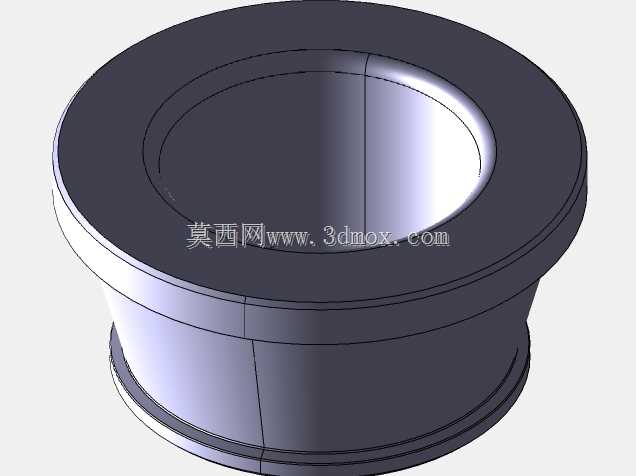

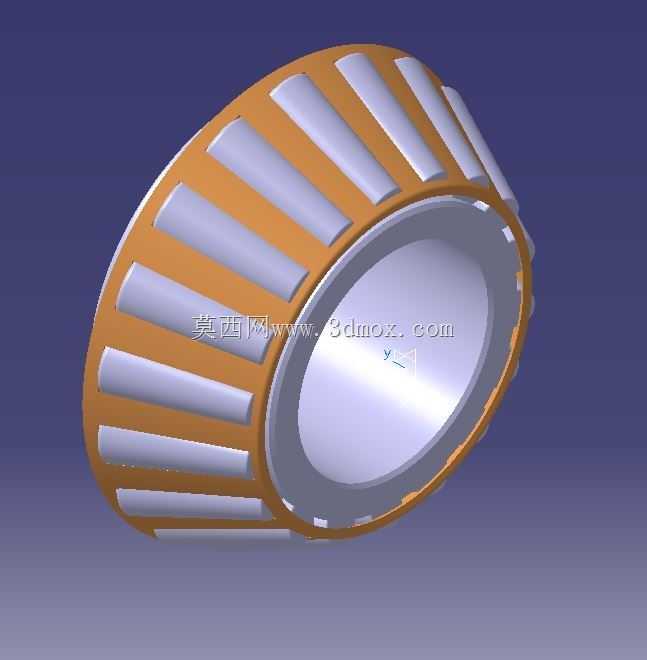

　　建模过程中首先要处理的是各锥面的配合关系：内圈带挡边的一侧用于引导滚子大端，保持架将多颗滚子均匀分隔，避免滚动体之间直接摩擦发热。外圈为可分离结构，装配时可以先把内圈组件（带滚子与保持架）装到轴上，再把外圈压入轴承座，最后合装调整游隙，这种分体特性也给现场维修更换带来便利，不需要大幅拆解周边传动件就能完成轴承替换。

　　尺寸链校核阶段要重点关注安装定位面：轴肩高度不能超过内圈倒角允许的最大值，否则会顶住内圈端面造成装配不到位；轴承座孔的台肩同样要留出外圈拆卸空间，方便后期用拉马抓取外圈。倒角与圆角参数必须匹配，过盈配合段的表面粗糙度要控制在合理范围，轴颈一般取Ra0.8~Ra1.6，座孔取Ra1.6~Ra3.2，既能保证连接刚性，也能避免压装时划伤配合表面。

　　润滑与密封设计也直接影响轴承寿命。中低速工况下可采用锂基脂润滑，装配时在滚子与滚道间隙内填充适量润滑脂，两侧配合油封或防尘盖阻挡粉尘与切削液；高速或高温场景则改用油浴润滑或循环油润滑，利用流动润滑油带走摩擦热量，同时带走磨损产生的金属微粒。三维建模时需要预留润滑通道的空间，比如轴承座上的油孔、油槽位置，不能与加强筋或螺栓孔发生干涉。

　　实际选型中，32310属于中宽系列圆锥滚子轴承，相比轻系列的32010，它的滚子更长、直径更大，额定动载荷更高，适合皮带输送机滚筒、工程机械轮毂这类载荷波动大的部位。安装时要注意轴承的方向：宽内圈挡边一侧通常朝向轴的支撑内侧，承受轴向力的方向要与滚子锥面朝向对应，装反会导致滚子无法正常贴合滚道，短时间内就会出现发热、剥落。

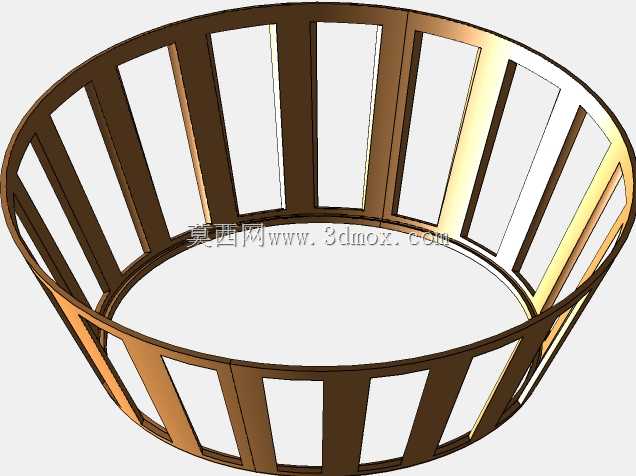

　　从结构细节看，保持架多采用冲压钢板或铜合金材质，冲压保持架成本低、强度足够，适合大多数常规工况；铜保持架则更适用于高速或润滑条件较差的场合，抗咬合能力更强。模型中完整还原了滚子与滚道的线接触形态，在做有限元分析时可以直接导入接触对，计算不同预紧力下的接触应力分布，为轴系刚度校核提供准确的支撑边界。

　　装配体层面还要考虑与周边零件的公差配合：轴与内圈采用k6或m6过渡配合，座孔与外圈采用J7或H7配合，过盈量太大会导致游隙过小、温升过高，间隙太大则会出现跑圈、磨损轴颈。三维模型中标注的外形尺寸可以直接用于干涉检查，比如轴承装入后与端盖、密封件、齿轮端面的安全距离，避免设计阶段留下装配碰撞隐患。

　　这类轴承在维修更换时，需要先检查旧轴承的失效形式：如果滚道出现麻点、剥落，说明载荷过大或润滑不良；如果滚子端面与挡边磨损严重，多为轴向力过大或安装不对中。通过三维模型可以直观对比各部件的磨损位置，帮助现场工程师快速判断故障原因，进而优化轴系对中与润滑方案。
