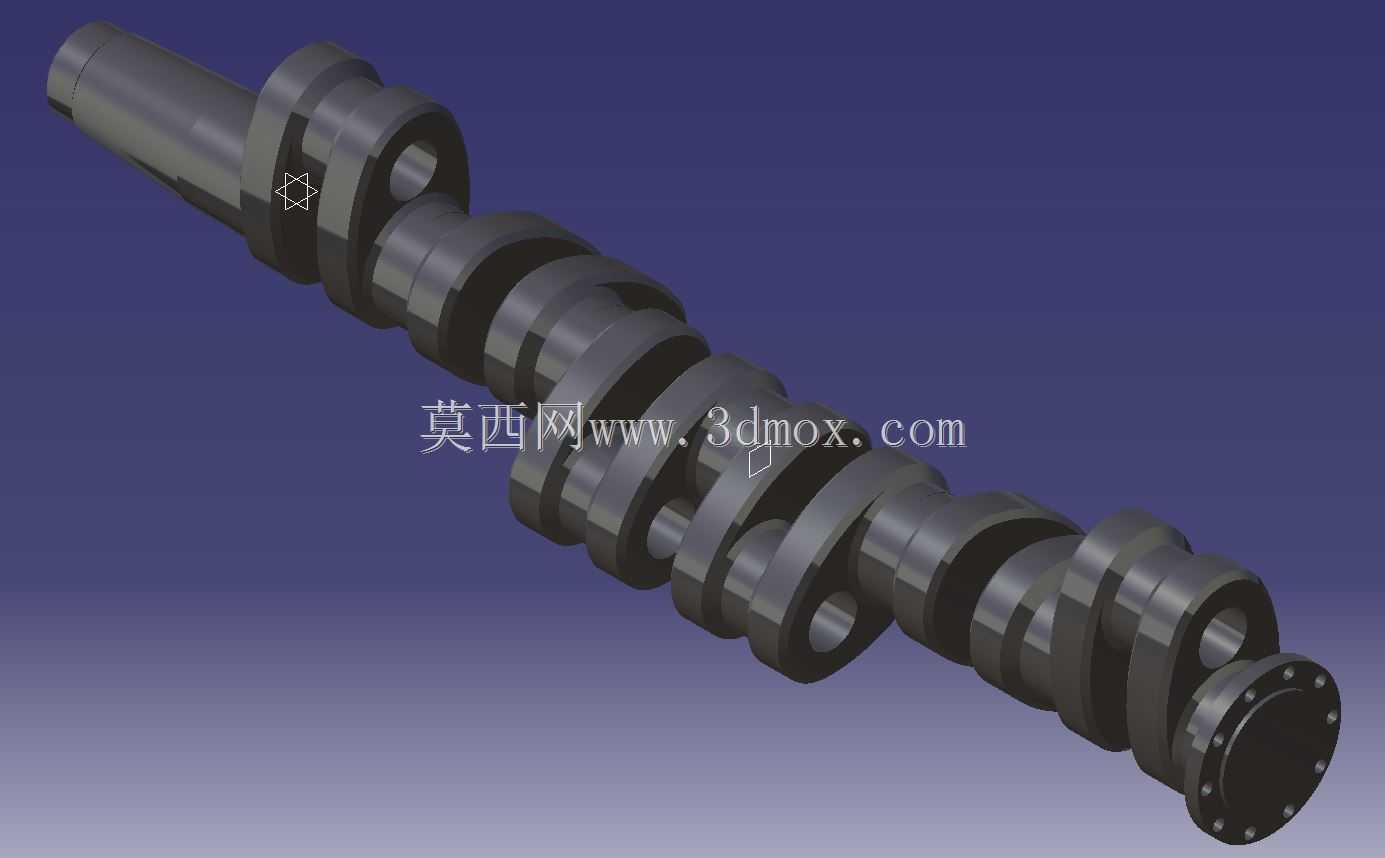

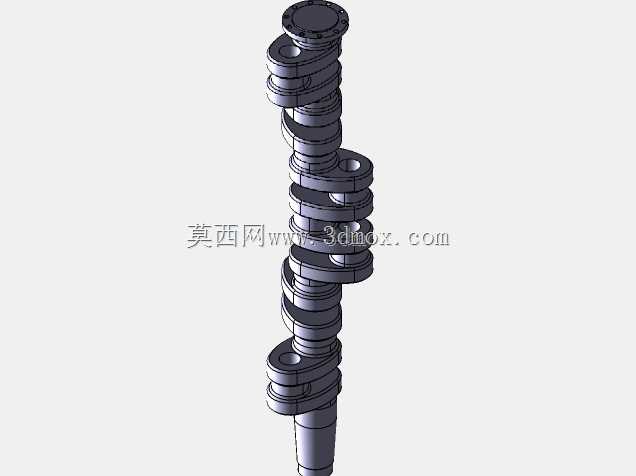

发动机曲轴布尔运算结构设计

　　曲轴作为往复式动力机械的核心回转零件，其结构合理性直接决定整机的动力输出平顺性、运行寿命与动平衡表现，本次三维结构围绕多缸内燃机的曲柄连杆机构运动需求展开，通过布尔运算完成各轴段、曲柄销、平衡块与法兰端的实体融合，完整呈现曲轴从毛坯到精加工结构的几何逻辑。从实际装机场景来看，这类曲轴主要适配小排量直列多缸内燃机，可用于乘用车动力单元、小型工程机械动力站以及固定式发电机组的动力输出端，工作过程中需要持续承受活塞连杆组传递的交变冲击载荷，同时将活塞的直线往复运动转化为旋转扭矩向外输出，还要驱动配气机构、机油泵、冷却水泵等附属部件运转，因此结构设计必须同时兼顾强度、刚度与转动惯量匹配。设计过程中首先要确定各主轴颈的同轴度基准，

　　主轴颈作为整根轴的回转支撑，需要与缸体主轴承座的轴瓦形成稳定配合，轴颈表面的粗糙度与圆柱度直接影响油膜形成，建模时需要预留出轴瓦的装配间隙与润滑油道的布置空间。曲柄销采用错位布置方式，相邻曲拐的相位角依照气缸点火顺序设定，保证各缸做功间隔均匀，降低整机运转时的振动冲击；曲柄销与主轴颈之间通过曲柄臂连接，曲柄臂的厚度与过渡圆角需要经过受力校核，避免在交变弯矩作用下出现应力集中。平衡块的设计是曲轴建模的关键环节，平衡块与曲柄臂采用一体化结构，通过布尔求和运算与轴身合并为单一实体，其扇形轮廓的质心位置需要与曲柄销的偏心质量形成对冲，抵消曲轴高速旋转时产生的离心惯性力，降低主轴承的载荷峰值。轴身的润滑油道采用斜向交叉孔结构，

　　建模时通过布尔差集运算在实体内部生成连通油路，将主轴承处的压力机油输送到每个曲柄销位置，为连杆轴瓦提供持续润滑与冷却，油道的孔口位置需要做倒角处理，避免加工过程中出现毛刺影响油路通畅。曲轴的动力输出端设置连接法兰，法兰端面加工有定位止口与螺栓孔，用于与飞轮组件连接，止口的同轴度需要与主轴颈基准保持严格一致，保证飞轮转动时的端面跳动控制在允许范围内；轴的另一端设置前端轴头，用于安装正时齿轮、减振器与皮带轮，轴头的键槽结构通过布尔切割生成，保证扭矩传递的可靠性。从安装边界来看，整根曲轴的轴向尺寸需要与缸体的轴向长度匹配，各主轴颈的中心距对应缸体上各主轴承座的安装位置，装配时曲轴可以从缸体的一端沿轴向穿入主轴承座，

　　之后通过主轴承盖完成轴向与径向固定；曲轴的轴向窜动间隙通过止推片控制，建模时对应位置预留出止推片的安装空间。外形上各轴段均采用回转体结构，相邻轴段之间设置退刀槽与过渡圆角，既满足磨削加工的工艺要求，也能减少应力集中；平衡块的外圆轮廓需要避让缸体内部的加强筋与连杆运动轨迹，避免运转过程中出现运动干涉。建模阶段采用布尔运算的方式构建实体，能够直观检查各结构之间的融合质量，提前发现内部孔隙、曲面重叠等几何缺陷，为后续的有限元强度分析、动平衡仿真以及数控加工编程提供准确的几何基础。实际选型过程中，曲轴的材质通常选用高强度球墨铸铁或者调质合金钢，轴颈表面经过淬火处理提升耐磨性，而三维模型的结构完整性直接决定后续工程图纸的尺寸标注准确性，每个截面的直径、圆角半径、油道角度都需要与实际工艺要求对应，才能保证加工出的零件满足装机使用要求。
