楔形球面端机械定位夹持构件

项目分类:通用机械零部件 发布时间:2022-03-28 ID:590165
  • 楔形球面端机械定位夹持构件
  • 楔形球面端机械定位夹持构件

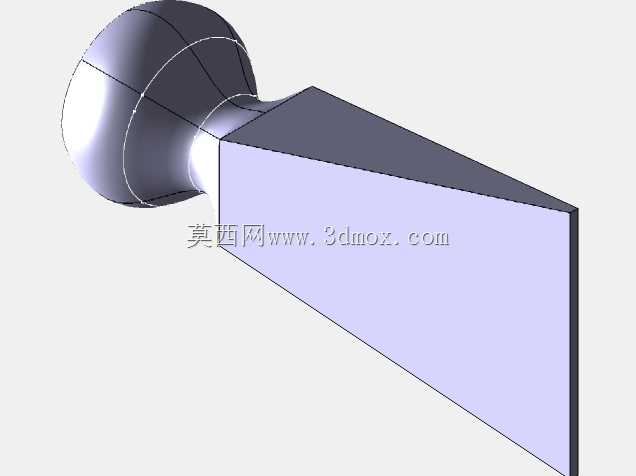

  该楔形球面端构件在工装夹具、手动压紧机构以及小型检测定位工位中有着较为广泛的应用,其结构看似简单,却同时承担着楔紧传力、端部贴合与操作握持三类作用。从实际使用场景来看,这类零件常被嵌入到夹具滑块、定位挡块或快速压紧装置中,依靠斜面产生的增力效果,把端部输入的较小推力转化为垂直于斜面的较大法向压紧力,从而对工件进行侧向顶紧、位置锁定或间隙消除。在装配工位上,它可以作为手动调整楔块使用;在检具设计中,其球面端头又能与定位窝、压板凹面或工件表面形成点接触式配合,降低因接触面加工误差带来的定位过约束风险。

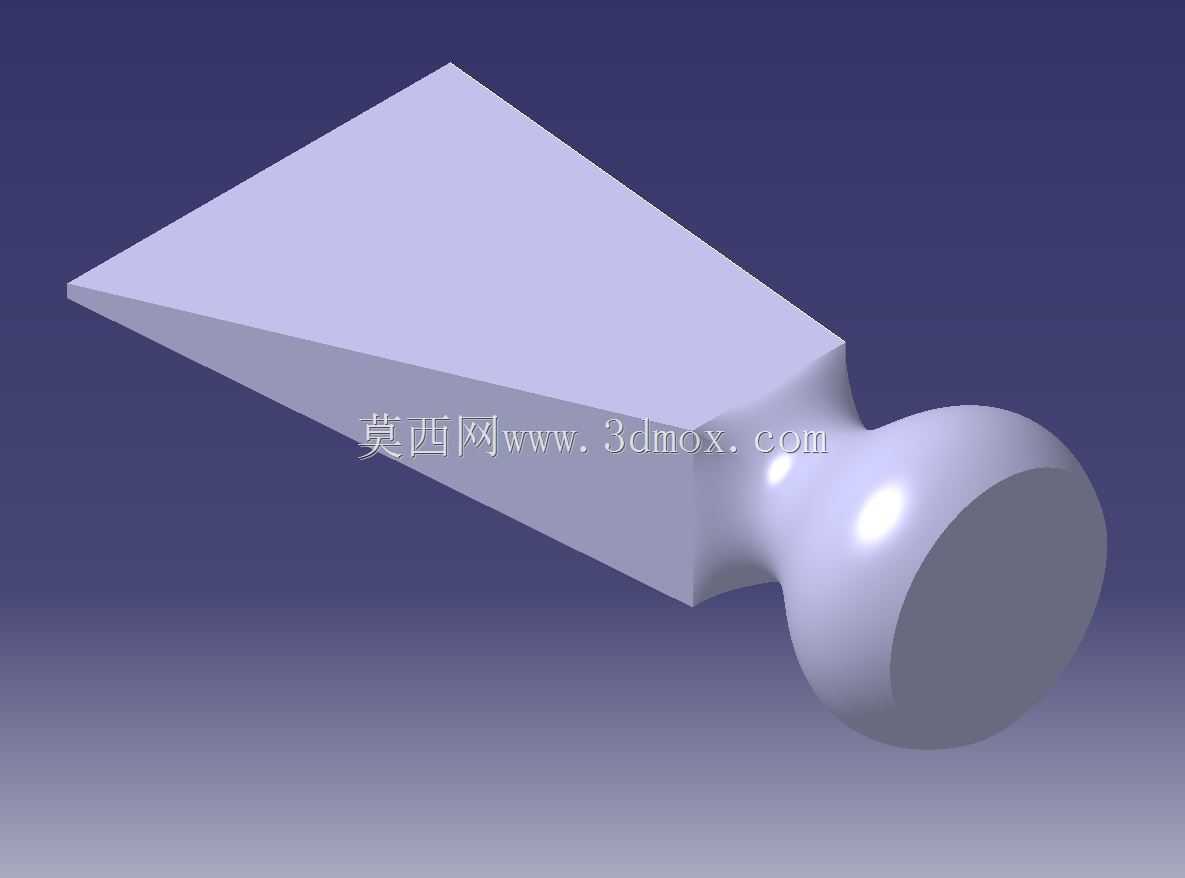

  模型整体由楔形主体和球形端头两部分构成。楔形段采用平直斜面与矩形截面结合的形式,这种截面在承受压紧载荷时具有较好的抗弯和抗扭稳定性,也便于在导向槽内进行直线滑动。斜面角度的选取直接关系到机构的自锁性能与操作力大小:角度过小,虽然增力明显,但行程利用率低,退回时也容易卡滞;角度过大,则操作省力但压紧可靠性下降,振动工况下可能出现松脱。因此在建模时需要将斜面作为关键工作表面处理,保证其平面度以及与底面之间的夹角一致性,避免实际装配中出现线接触偏载。

  球形端头并非单纯为了握持而设置,它在结构功能上具有多重意义。一方面,球面能够与配套压板或压头形成自适应接触,当被压表面存在微小角度偏差时,接触点可在球面上自然调整,减少局部应力集中;另一方面,圆弧过渡区能够显著降低楔形段与端头连接处的应力集中系数,避免在反复敲击或推压过程中从根部产生裂纹。从三维建模角度看,球形端头与楔形主体之间应采用连续相切过渡,而不是简单拼接,连接处的曲面质量会直接影响后续有限元分析的应力分布结果,也会影响数控加工时的刀路连续性。

  在尺寸与安装边界方面,该构件需要重点控制楔形段的长度、宽度、厚度变化率以及球头直径。楔形段宽度决定了它在导向槽内的配合跨度,宽度过小容易在受力时翻转,宽度过大则会增加与槽壁的摩擦并提高加工精度要求。球头直径应略大于楔形段端部厚度,以便形成明显的握持边界和接触限位,但也不能超出相邻机构的运动包络,否则会在压紧或退回过程中与压板、螺栓或机架发生干涉。若该零件用于封闭式导向槽,还需校核球头后方的退刀空间和装配入口尺寸,确保零件能够从侧向或端部顺利装入。

  从设计思路上看,这类构件不应被视为单一实体块,而应作为功能接触面的组合体来处理。楔形底面通常与导向槽底面形成滑动配合,需要控制表面粗糙度以减小往复运动阻力;斜面作为传力面,其硬度和耐磨性在高频使用场景中需要重点关注;球面则承担接触调心作用,尺寸精度和轮廓度比表面粗糙度更影响定位重复性。若用于批量生产,可在模型中预留工艺倒角,去除锐边并改善热处理后的应力分布;若用于手动操作场景,还应在球头与楔形段交接处保留足够的圆弧,避免握持时产生明显棱角。

  在机构集成时,该构件通常需要与复位元件、限位螺钉或端板配合使用。楔块推进后,若没有外部回程力,可能长期滞留在压紧位置,因此设计中应考虑弹簧回程、螺钉退回或手工拆卸空间。限位方面,不能仅依靠球头与机架碰撞来确定压紧终点,而应在楔形段侧面或端部设置独立限位面,使工作载荷由刚性止挡面承担,避免球头因反复撞击而变形。对于需要精确控制压紧量的工位,还可在楔形段上增加微调螺钉或刻度指示面,通过限制楔入深度来稳定压紧力。

  建模过程中,建议先建立导向槽与被压工件的简化包络体,再反向确定楔形件的关键尺寸,而不是孤立绘制零件外形。这样可以在装配层级直接检查斜面接触位置、球头运动轨迹以及最小剩余壁厚,及时发现干涉和强度薄弱区域。对于需要进行运动仿真的场合,应将楔形底面、斜面和球面分别定义为不同的接触区域,以便更真实地设置摩擦系数和接触刚度。若后续要出工程图,除常规尺寸外,还应标注斜面角度、球心位置、球面直径以及关键配合面的粗糙度与形位公差,使加工和装配环节能够准确还原设计意图。
