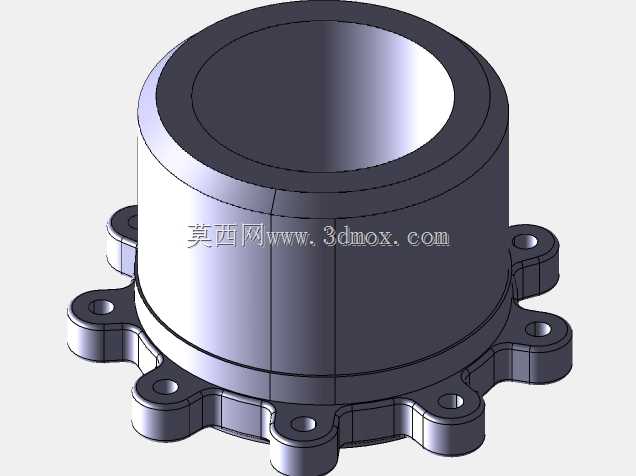

该零件为典型的筒式安装固定结构,主体由直立圆筒与底部外延法兰组成,主要用于在设备机架、检测工位或传动系统中对圆柱形传感元件、导向轴套或小型功能部件进行定位与承托。圆筒内壁形成连续的轴向容纳空间,可与被安装件外圆形成配合,既限制径向窜动,也为部件提供稳定的支撑边界;底部法兰向外展开,使安装接触面从筒壁转移到更宽的平面上,能够把局部载荷分散到多个紧固点,降低连接区域的应力集中。
从结构布置看,法兰周向设置多个带孔耳座,孔位沿圆周分布,适合采用标准紧固件进行多点锁紧。相比单孔或双孔固定方式,这种多孔法兰布局在承受侧向力、振动或频繁启停工况时更可靠,能有效抑制筒体相对安装基面的转动趋势。耳座与筒体之间采用圆滑过渡,既考虑了铸造或机加工时的工艺可达性,也避免了尖角造成的应力突变。法兰底面作为主要安装基准面,需要在实际加工中保证平面度,以确保安装后筒体轴线与配合面保持垂直。
在检测设备和自动化生产线中,这类固定座常用于接近开关、光电传感器或位移检测元件的安装。传感器插入筒内后,可通过筒体提供的保护边界避免直接受到碰撞、切屑或油污影响;法兰则承担与设备板件、支架或型材的连接功能。若用于导向或支撑场景,内孔还可作为衬套、短轴或推杆的通过通道,使运动件在限定范围内保持稳定姿态。由于结构对称、孔位规则,该件也便于在装配时按方向需求进行周向调整。
设计思路上,圆筒高度与法兰外径之间形成较明确的比例关系:筒体提供足够的配合长度,以保证被连接件的同轴度和抗倾覆能力;法兰外延尺寸则覆盖紧固件布置空间,并留出扳手或装配工具所需的操作距离。各安装孔中心圆直径是关键边界参数,它直接决定该固定座能否适配既有安装面板;孔的大小需与所选螺栓或螺钉匹配,同时考虑装配公差,避免孔位累积偏差导致无法落装。筒体壁厚在保证刚性的前提下保持均匀,有利于减轻重量,并使材料分布更符合承载路径。
从受力角度分析,当筒内元件受到横向载荷时,力矩会传递至法兰连接面,靠近载荷方向的紧固件承担更大拉拔力,另一侧紧固件则参与维持整体贴合。多孔布置可降低单个紧固件的载荷峰值,因此在振动设备、移动机构或检测夹具中具有较好的适应性。若安装面较薄,还可在法兰下方增加垫板或采用衬套补强,以提高局部刚度。对于需要精确定位的场合,可将其中一个孔设计为销钉孔,其余孔作为螺栓过孔,从而同时实现定位与锁紧。
外形尺寸方面,建模时应重点控制筒体总高、内径、外径、法兰外廓、安装孔中心圆以及孔径之间的相互关系。筒体上端面可作为轴向装配参考,底部法兰面则承担安装基准功能;两者之间的平行度会影响被支撑件的工作姿态。若内部需要容纳线缆、接头或弹性元件,内壁应预留足够间隙,并在端部设置倒角,便于装配导入。法兰外缘和耳座末端采用圆弧处理,不仅减少锐边,也能在紧凑设备空间中降低与相邻管线、护罩发生干涉的概率。
该结构对制造方式具有较好的兼容性,既可采用金属切削加工获得较高精度,也可根据批量需求采用铸造后精加工、铝合金数控加工或工程塑料成型。不同材料会影响壁厚、孔边距和承载能力的选取,但整体构型逻辑保持一致:以筒体保证同轴与容纳,以法兰实现稳定连接,以多孔布局提高抗振和抗偏载能力。对于结构设计人员而言,这类零件看似简单,却集中体现了基准选择、载荷传递、装配工艺和安装边界控制等机械设计的基本要点。
