该轮体属于链传动系统中的啮合承载件,主要用于在两根平行轴之间传递旋转运动与扭矩,常见于输送线、农业机具、工程机械进给机构以及需要中等中心距动力传递的设备中。与带传动相比,链轮与链条组成的传动副不存在弹性滑动,平均传动比更稳定,对油污、粉尘、潮湿等工况的适应性更强;与齿轮直接啮合相比,它更适合轴间距较大的布置,能够在紧凑空间与远距离传动之间取得平衡。

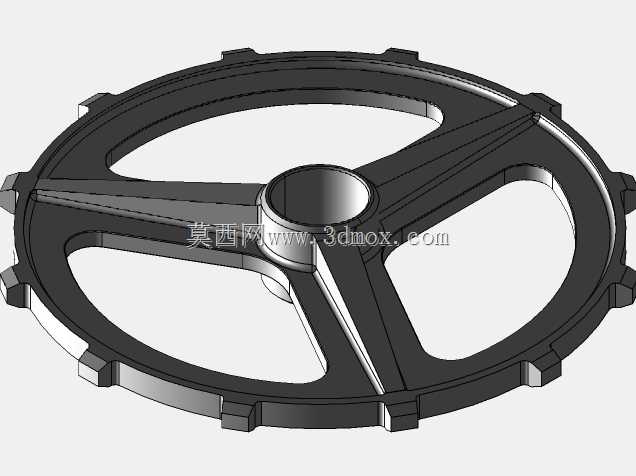

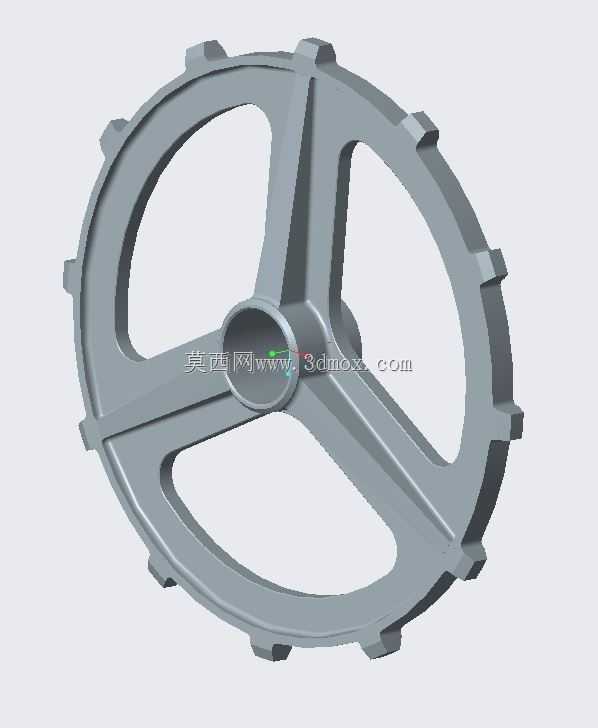

从结构上看,该模型采用三辐条式轮体,外缘均匀分布与链条节距匹配的啮合齿,中心设置轮毂孔用于安装轴或轴承。轮缘齿形并非简单凸起,而是按照链条滚子进入、啮合、退出的轨迹进行约束,使载荷能够在多齿间逐步分配,降低单齿冲击。三辐条将外圈受力区与中心轮毂连接起来,在保证扭转刚度的同时去除了腹板多余材料,使铸件或机加工件的重量明显下降。辐条与轮缘、轮毂交接处保留圆弧过渡,可避免尖角造成的应力集中,这对承受周期性啮合载荷的零件尤为重要。
实际选型时,不能只看轮体外径。链轮的关键边界包括节圆直径、齿顶圆直径、根圆直径、轮毂长度、中心孔直径、键槽或紧定螺钉位置,以及齿宽与链条内节宽的配合。节圆决定链条滚子的啮合中心轨迹,齿顶圆影响链条啮入时的导向,根圆则关系到滚子落座后的间隙。若中心孔与轴的配合过松,运转时会产生冲击和偏心;过紧则会造成装配困难,并在温差变化时加剧应力。轮毂长度需要根据轴径和传递扭矩估算,过短会降低支承稳定性,过长则可能挤占相邻零件空间。
设计思路上,这类链轮通常先根据传递功率、转速、传动比和工况系数确定链条规格与齿数,再反推轮缘几何参数。齿数过少会导致多边形效应明显,链条速度波动和动载荷增大;齿数过多则容易在链条磨损后发生跳齿。模型中三辐条布局适合中等尺寸、批量铸造或切削加工的轮坯,辐条截面方向和厚度需要兼顾铸造工艺与受力路径。对于高速或重载场合,还需考虑动平衡、齿面淬火、材料热处理以及润滑方式;对于低速输送设备,则更关注耐磨性、安装维护便利性和成本控制。
在三维建模过程中,应优先建立节圆、根圆和齿顶圆等基准,再按单齿截面对称阵列,保证齿距一致性。中心孔、键槽、倒角和过渡圆角应作为独立特征处理,便于后续按不同轴系修改。装配验证时,需检查链轮与轴肩、轴承、套筒、张紧轮及机架的空间关系,确认链条包角、张紧行程和维护拆装空间。若两根轴的平行度不足,链条会偏磨齿侧;若中心距过小,包角不足会降低承载能力;若中心距过大,链条松边容易抖动。
该模型呈现的是一种典型的轻量化开式链轮结构:外缘齿负责精确啮合,三辐条负责传力并减重,中心轮毂负责与轴形成可靠连接。它既可作为设备改造时的备件参考,也可用于教学演示链传动原理、校核轮体强度以及完成整机布局干涉检查。在工程应用中,真正决定寿命的往往不是单一外形,而是齿形参数、材料热处理、安装对中、润滑状态和张紧方式的共同匹配。
