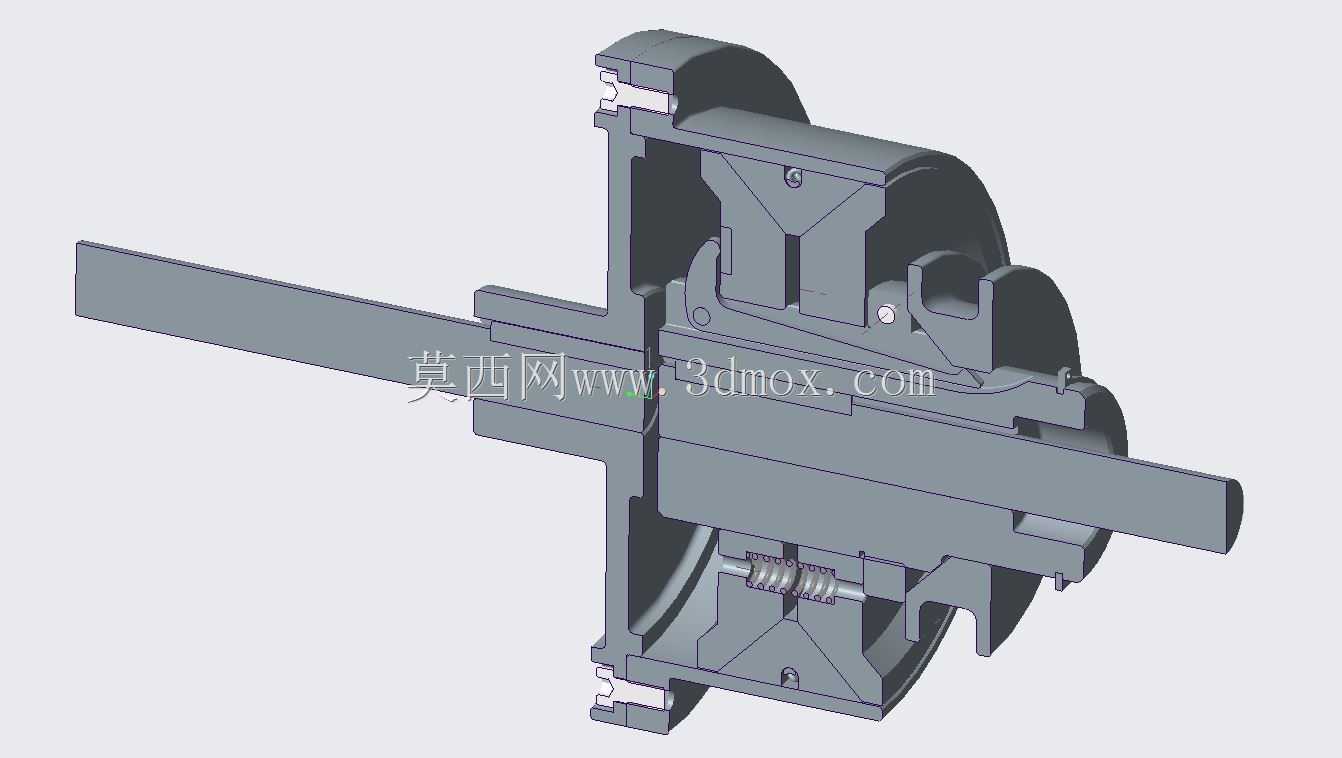

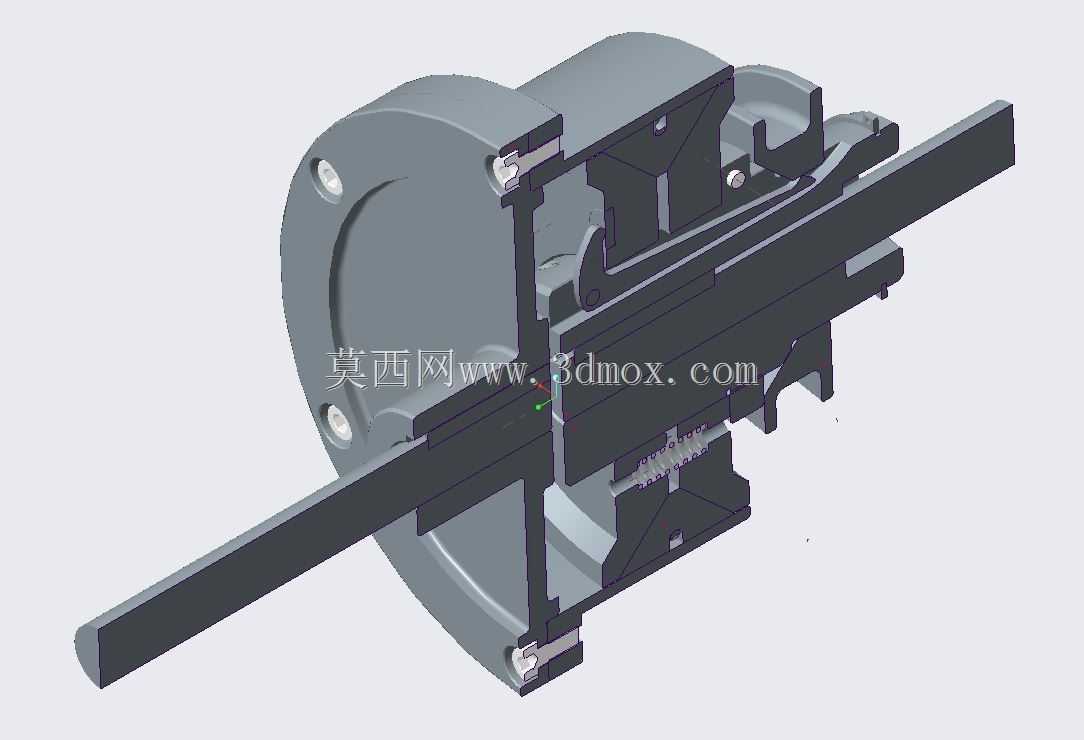

锥面摩擦离合传动装置剖面结构

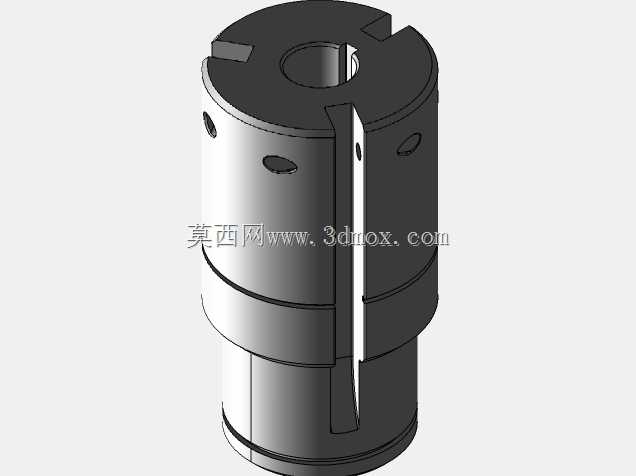

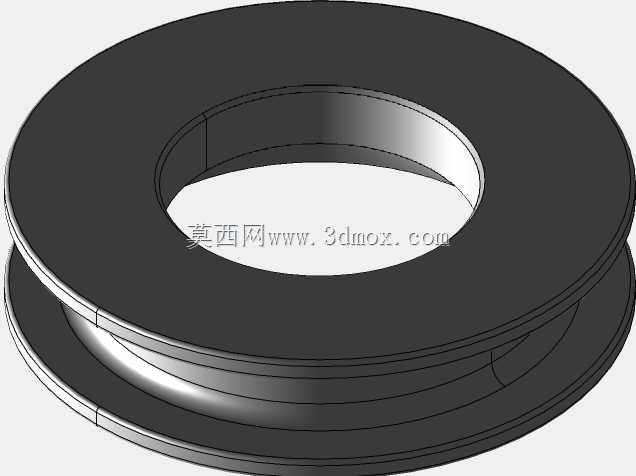

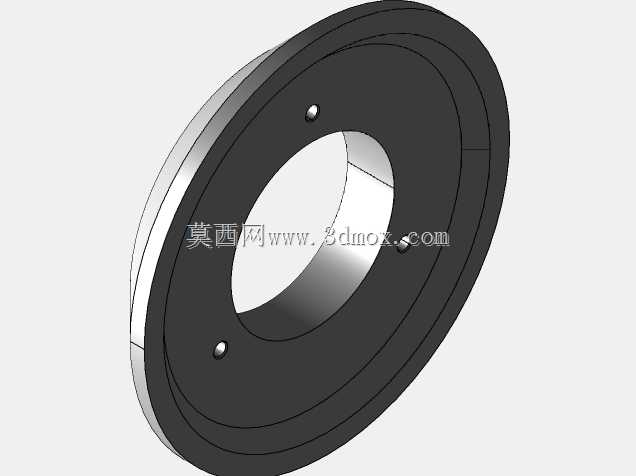

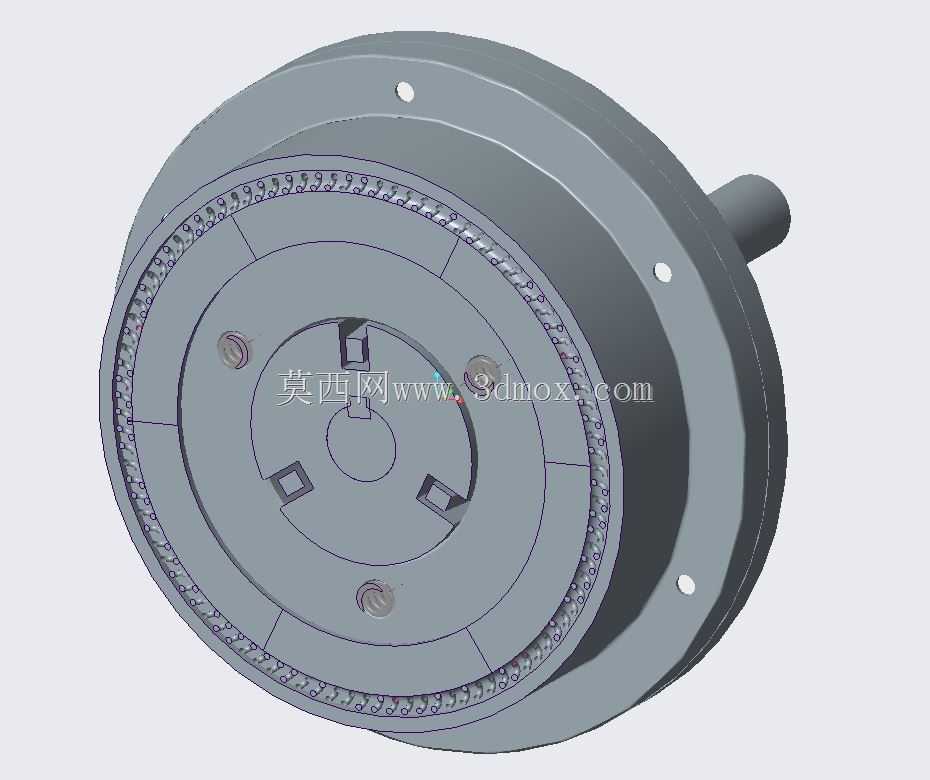

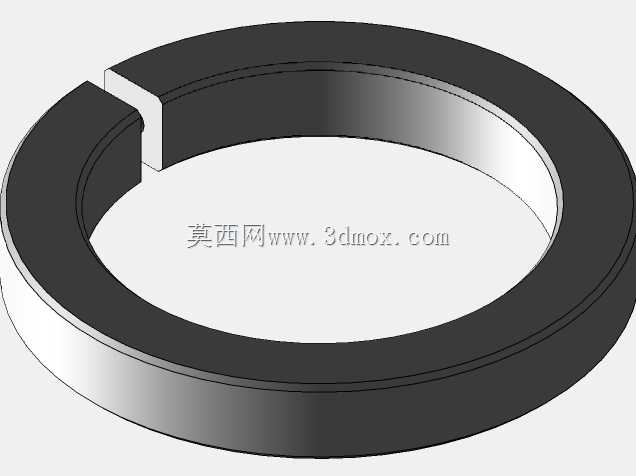

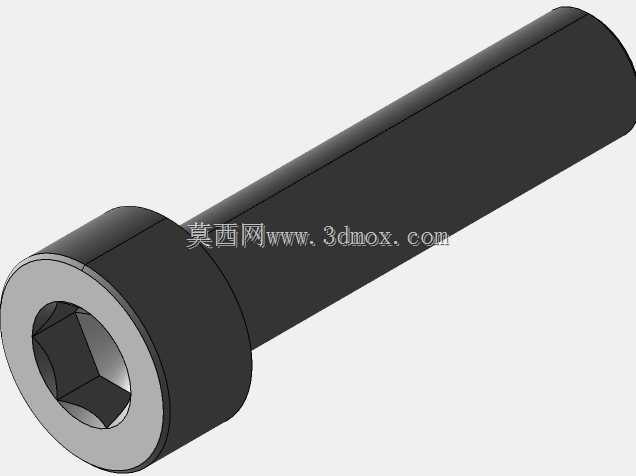

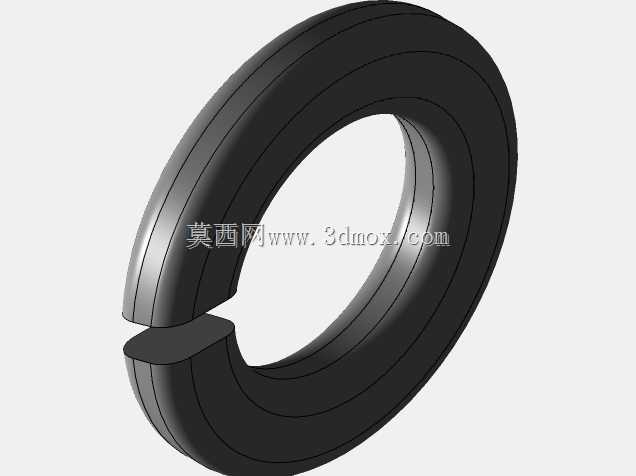

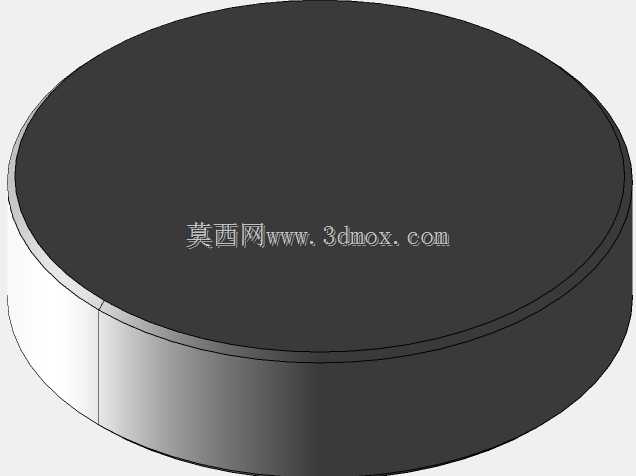

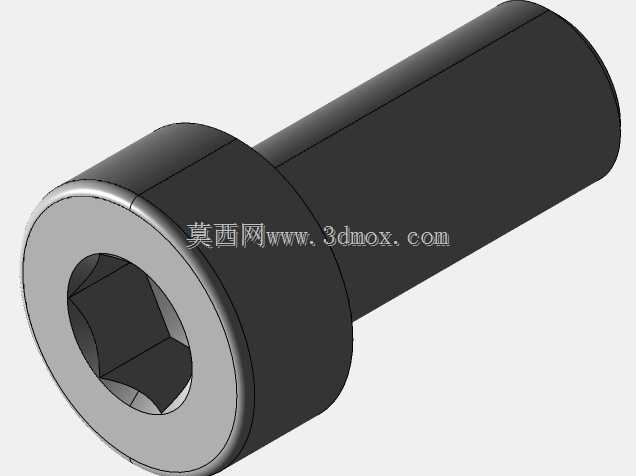

　　该装置采用内外锥面贴合的摩擦传动形式，依靠锥面间正压力产生的摩擦力矩传递旋转运动，相比单片盘式离合器，在相同轴向压紧力下可获得更大接合面当量半径与摩擦包络面积，因此在中小功率传动链中能够以更紧凑的径向尺寸实现可靠接合。剖面中可见主动侧壳体、从动锥毂、压紧弹簧、导向销、滑移套及贯穿式传动轴等核心零件，各构件沿同一轴线分层布置，形成完整的轴向压紧与转矩传递路径。

　　从实际工况看，这类结构常见于需要平稳接合、过载保护或频繁启停的传动场合。锥面在接合过程中并非瞬间锁死，而是随着轴向压紧量增加逐步建立摩擦力矩，因而能够吸收部分冲击，使从动端转速平滑上升。当负载超过锥面所能传递的极限转矩时，接合面会发生微量滑摩，避免刚性连接状态下齿轮、轴段或下游执行机构因瞬时尖峰载荷而损坏。

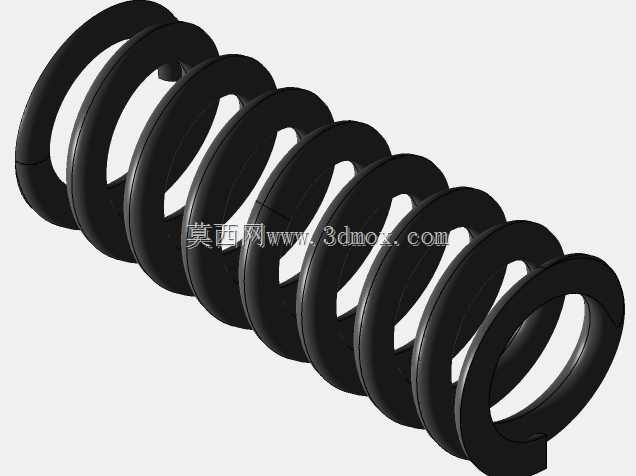

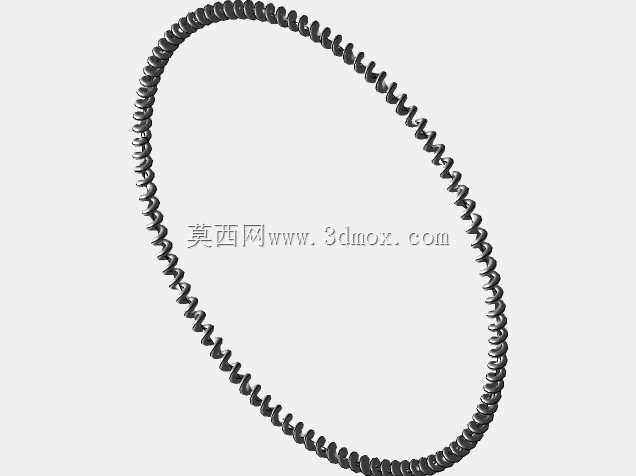

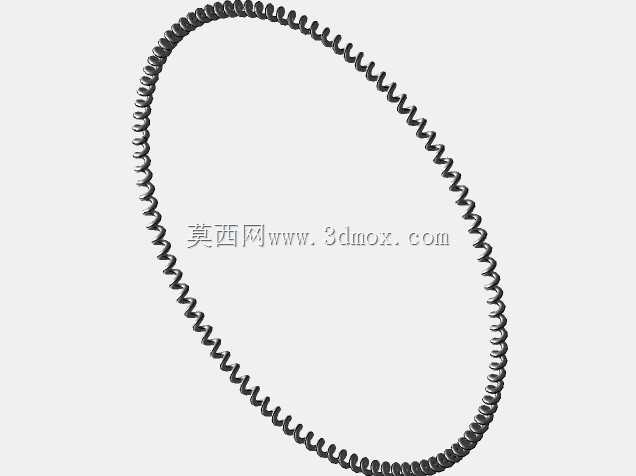

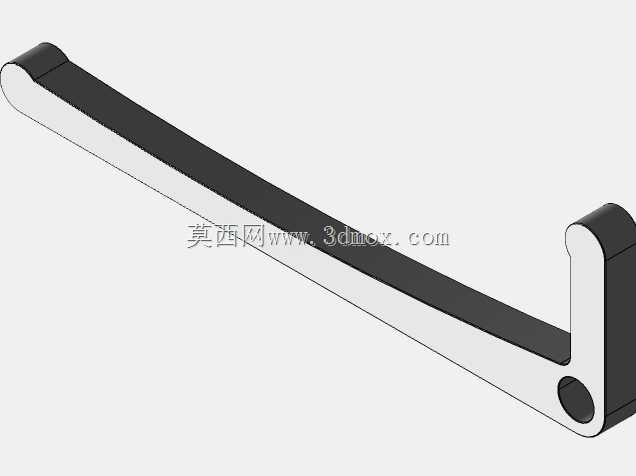

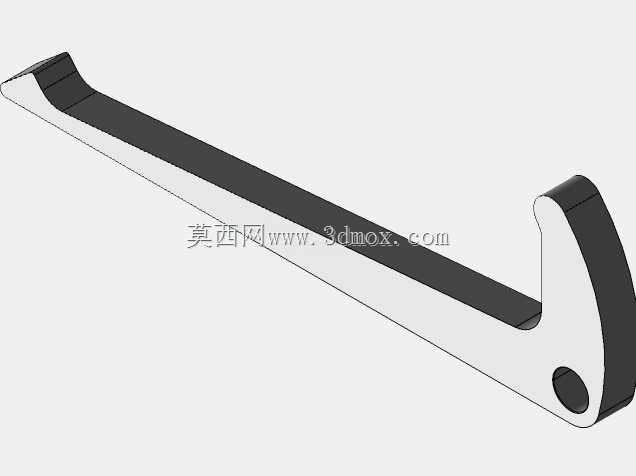

　　设计上，内锥与外锥的锥角选择直接影响脱开彻底性与所需操纵力。锥角过小，接合面自锁倾向增强，分离时需要更大的轴向退出力；锥角过大，则保持相同转矩所需弹簧力显著上升，操纵负荷与磨损都会增加。模型中弹簧布置在锥毂附近，通过预压缩提供持续轴向压紧力；导向销则约束锥毂的周向相对转动，同时允许其沿轴向小幅移动，保证压紧与分离动作不发生偏摆。

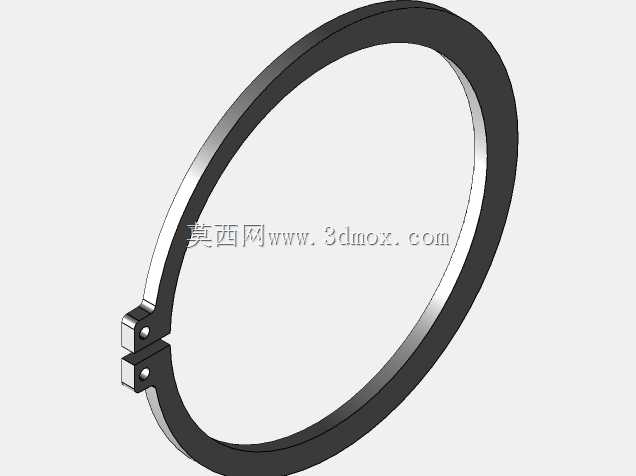

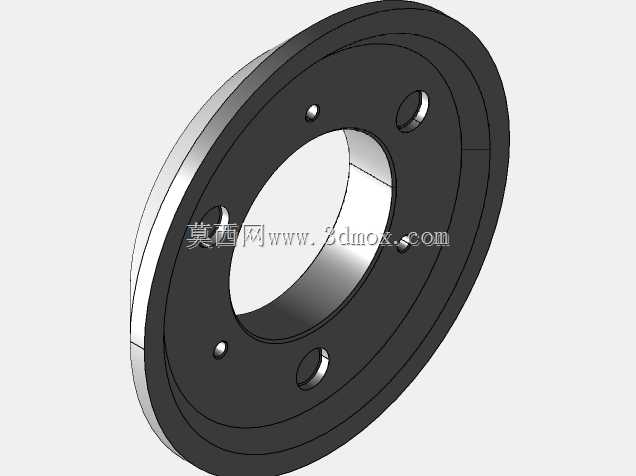

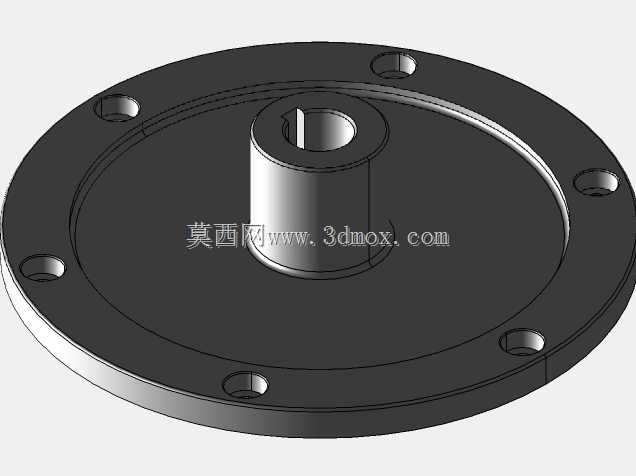

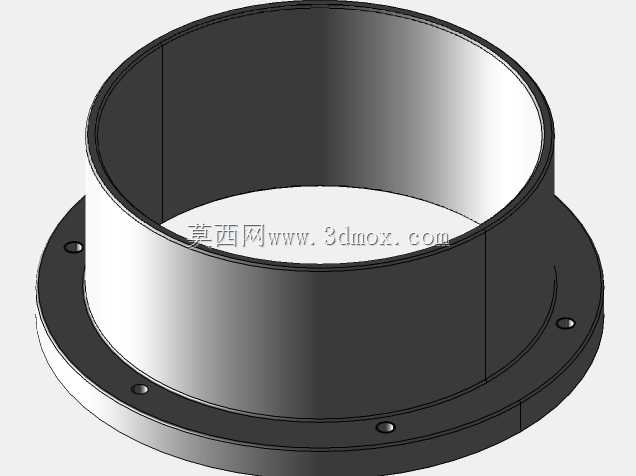

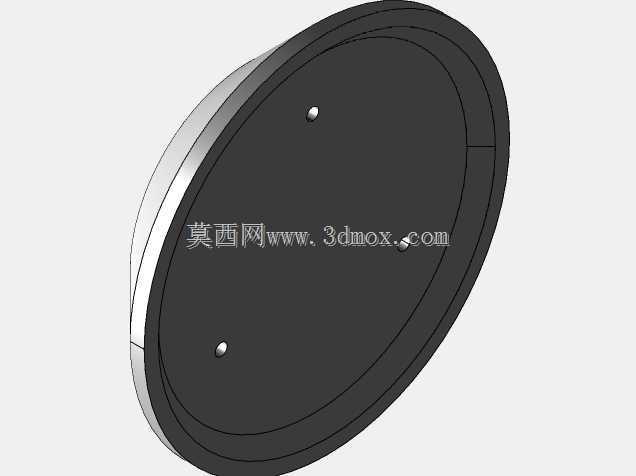

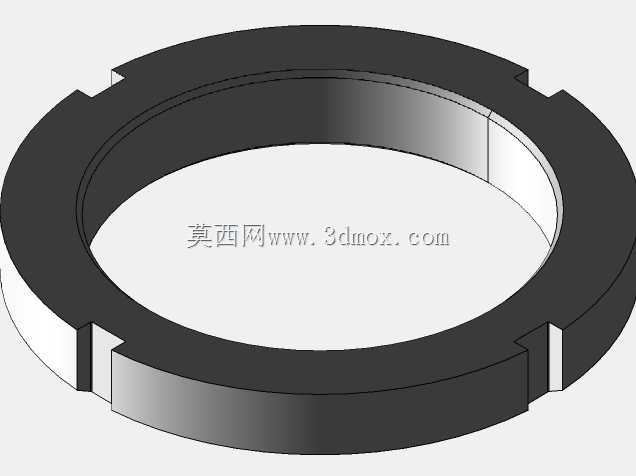

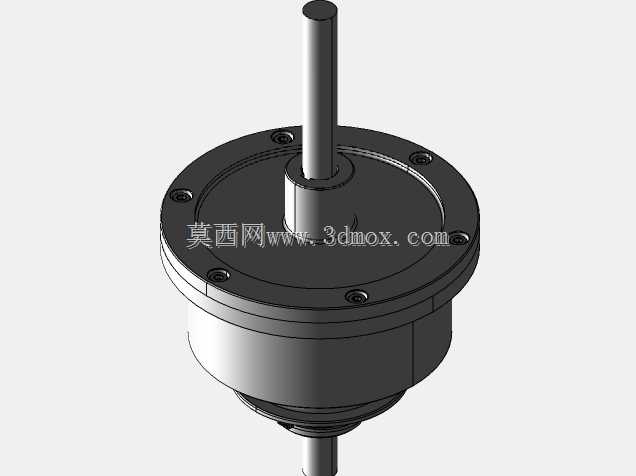

　　贯穿轴的设置使该结构能够串联在长传动轴系中，输入端与输出端位于同一轴线上，便于在设备机架内部沿传动方向布置。壳体外侧预留的连接轮廓可与带轮、齿轮或联轴结构配合，内部空腔则为弹簧、滑移件和润滑介质留出空间。剖面还显示端部设有轴承支撑位，用于约束轴系径向跳动；这些支撑边界决定了装配时轴肩、挡圈或端盖的轴向定位关系。

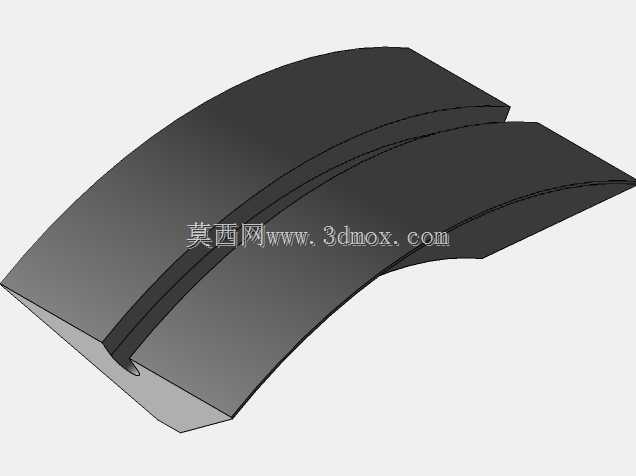

　　安装边界方面，需重点控制锥面的同轴度与轴向行程。若主动锥与从动锥回转中心偏差过大，接合时会出现局部接触，摩擦面压强分布不均，既造成早期偏磨，也会使实际传递转矩低于设计值。轴向间隙则要保证分离状态下两锥面完全脱开，避免带排摩擦；而接合到位后，弹簧仍应保留一定压缩余量，以补偿摩擦衬面或锥面磨损后产生的行程损失。

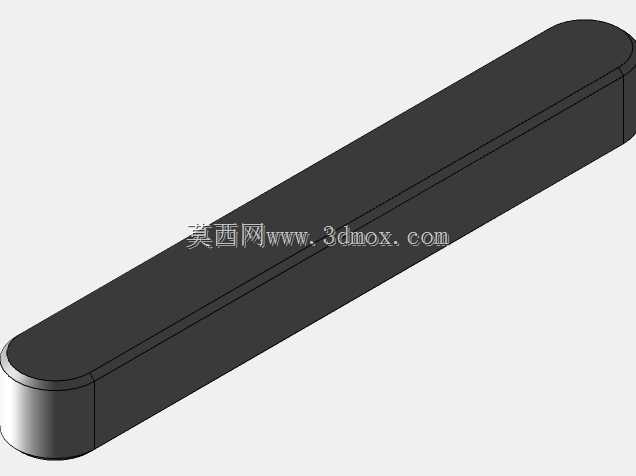

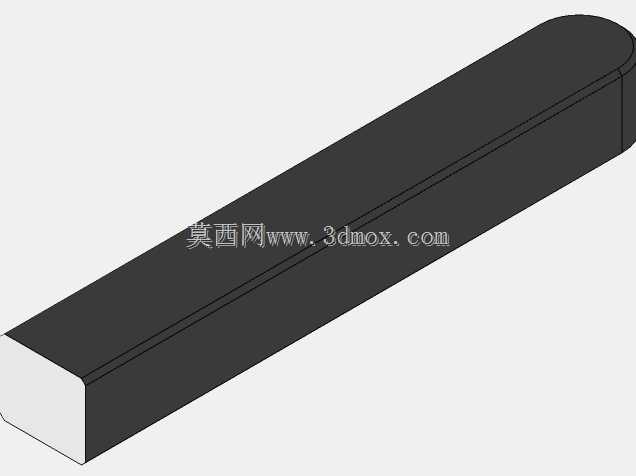

　　从建模角度看，该类零件不能只关注外观轮廓。锥面配合段需要准确表达锥度、接触宽度和轴向位置；弹簧在装配体中应体现预压状态下的工作长度，而非自由长度；销孔、卡槽、轴肩和轴承位之间的尺寸链需要闭合，否则在工程图转化或干涉检查时容易出现装配矛盾。剖面表达有助于看清内部动力流：旋转运动由壳体或输入侧引入，经锥面摩擦传递至从动毂，再通过键、销或型面连接传至轴段输出；分离时轴向构件反向移动，锥面脱离接触，转矩传递中断。

　　在维护层面，锥面摩擦副对表面状态较敏感。油污、粉尘或加工残留物会降低摩擦系数，导致打滑；而长期滑摩产生的高温又可能引起弹簧力衰减或接触面热变形。因此结构设计中通常需要兼顾散热、防尘与检查窗口，模型中的壳体轮廓与内部空腔也隐含了这些工程需求。整体而言，该装置不是单纯追求外形复杂，而是在有限轴向空间内平衡了传扭能力、操纵力、分离彻底性和装配工艺性，适合作为中小功率设备中主轴传动、进给传动或辅助传动离合环节的结构参考。
