单拐动力传递曲轴精密结构造型

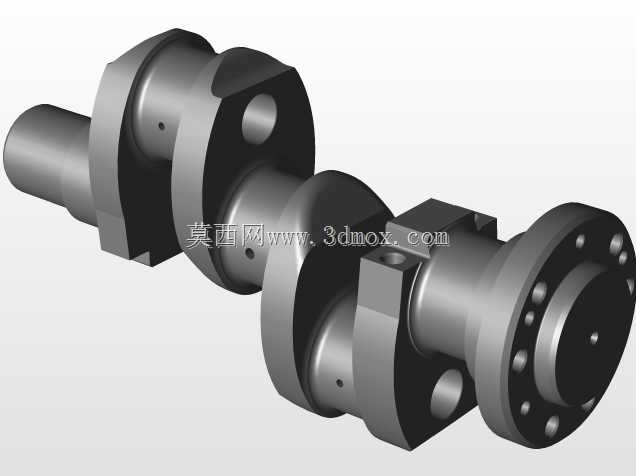

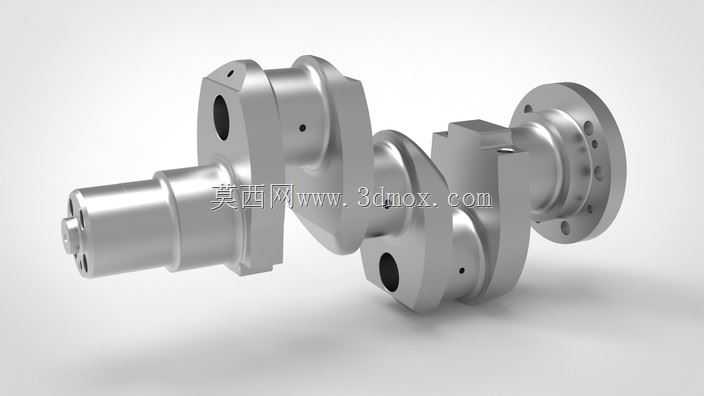

　　这款单拐曲轴的结构设计，核心围绕往复式动力机械的动力转换需求展开，整体采用偏心曲柄布局，将输入端的旋转动力与连杆端的往复运动完成双向转换，常见于小型通用动力机组、微型空压机、便携内燃设备以及小型柱塞泵的动力端结构中。从实际装机的边界条件来看，曲轴左端为阶梯式动力输入轴段，轴段预留有键槽定位结构，可与带轮、联轴器或者动力输出端的飞轮直接配合，轴肩位置做了圆角过渡处理，避免长期交变载荷下出现应力集中断裂的问题。右端为法兰连接结构，法兰端面沿圆周均匀分布多个安装孔，既可以作为动力输出端连接外接负载，也可用于安装飞轮、信号触发盘等附属部件，法兰与主轴颈的同轴度公差在建模阶段就做了严格的约束，避免装机后出现回转跳动超标的问题。

　　中间的偏心曲柄部分，曲柄销与两侧主轴颈保持固定偏心距，这个偏心距直接决定了配套活塞或者柱塞的运动行程，设计时需要和连杆大头的孔径做匹配校核，保证连杆装配后可以绕曲柄销灵活转动，同时预留合适的润滑油路通道。两侧的平衡块与曲柄为一体化结构，平衡块的外形做了圆弧切边处理，一方面可以抵消曲柄销和连杆往复运动产生的惯性力，降低整机运行时的振动幅值，另一方面也能避免曲轴回转过程中与机箱内部的其他零部件发生运动干涉。整个曲轴的所有轴段过渡位置都设计了卸载圆角，没有尖锐的棱边结构，符合动力零部件的抗疲劳设计要求。建模过程中优先以主轴颈的公共轴线作为装配基准，所有轴段、法兰、偏心曲柄销的位置都基于该基准做参数化约束，

　　方便后续根据不同的行程需求调整偏心距参数，快速衍生出不同规格的变型产品。从安装适配的角度来说，两侧主轴颈的直径尺寸需要和机箱上的主轴承内孔完全匹配，装配后曲轴的轴向窜动量可以通过两端轴承的端盖调整垫片来控制，曲柄回转的径向空间需要在机箱设计时提前预留，避免运行过程中平衡块剐蹭箱体内壁。曲轴的轴向总长度、各轴段的直径以及法兰安装孔的分布圆直径，都可以直接对接常规小型动力设备的安装接口，不需要对原有设备的机箱结构做大幅修改，即可完成替换或者新装适配。这类曲轴在工作过程中会持续承受交变的弯曲和扭转载荷，因此结构设计上在保证偏心强度的前提下，对非受力区域做了合理的减重处理，既控制了整体自重，也减少了回转过程的惯性负载。建模时对各个配合面的尺寸公差、形位公差都做了对应标注，主轴颈和曲柄销的表面粗糙度要求也在结构细节中有所体现，能够直接为后续的加工工艺编制、数控加工程序编写提供完整的三维数据支撑。
