齿轮箱M48X3螺纹式通风塞结构设计

　　在闭式齿轮传动系统的长期运行过程中，箱体内外的气压平衡是决定密封件寿命、润滑油状态以及整机可靠性的关键细节，这款M48X3规格的通风塞正是针对这一工程需求设计的功能部件。它的核心作用是在齿轮箱工作升温、内部空气受热膨胀时，将多余的气体有序排出，同时在停机降温、箱内形成负压时引入经过阻隔的外部空气，避免箱体内部出现持续正压顶坏油封，或负压抽吸导致粉尘、水汽进入润滑油腔。

　　从实际安装场景来看，这类通风塞通常布置在齿轮箱箱体顶部或观察孔附近的螺纹接口上，M48X3属于中等偏大的细牙螺纹规格，适配中大型减速机、工业齿轮箱以及重型传动装置的透气口。细牙螺纹的螺距更小，螺纹配合面更长，相比粗牙螺纹具备更好的自锁性与密封余量，能够在设备存在持续振动的工况下保持连接稳定，不易出现松动退牙。安装时只需在螺纹段涂抹适量耐油密封胶或加装组合垫圈，即可实现接口处的静密封，无需额外复杂的法兰连接结构，箱体加工仅需预制对应规格的内螺纹孔，大幅降低了壳体的加工成本与装配工序。

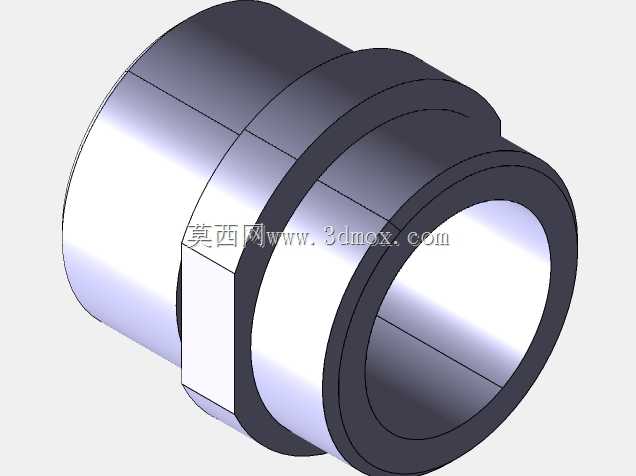

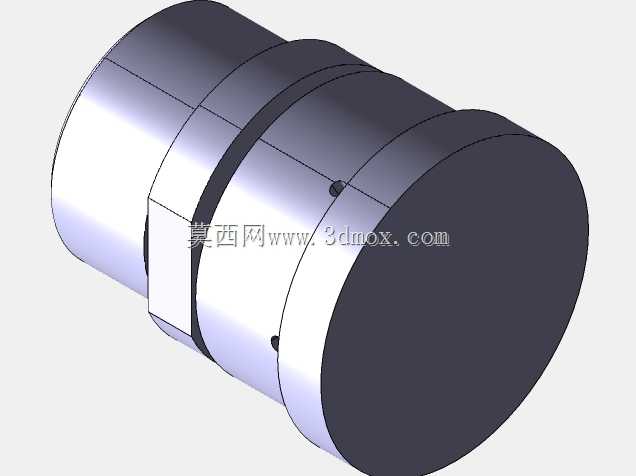

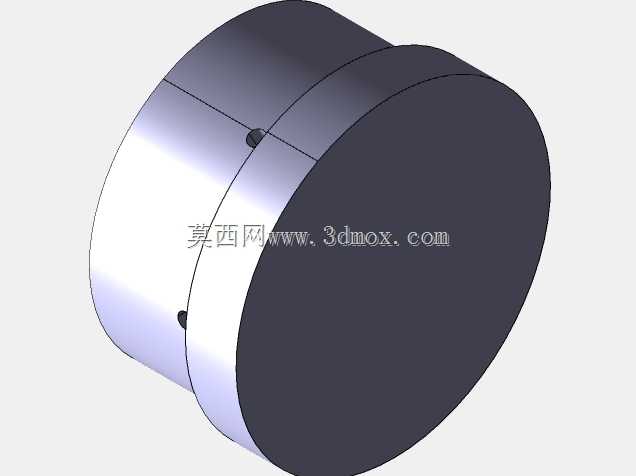

　　该通风塞的整体外形为阶梯轴类回转结构，主体由外螺纹连接段、中部多边形拧动台以及端部防护帽三部分组成。中部的扁方或六角结构是为扳手夹持预留的受力位，方便装配时使用标准开口扳手或梅花扳手施加拧紧力矩，避免直接夹持光滑圆柱面导致打滑或表面损伤。端部的大直径圆盘结构并非单纯的装饰，它一方面作为内部透气通道的外罩，阻挡外部飞溅的冷却水、切削液或大颗粒粉尘直接冲向透气孔，另一方面也增大了与外部空气的接触面积，使排出的热空气能够快速扩散，减少油气在出口处凝结滴落。

　　在内部通道的设计思路上，这类通风塞并非简单打通的通孔，而是通过迷宫式间隙或内置阻火透气元件实现气液分离。齿轮箱运转时润滑油会被齿轮剧烈搅动形成油雾，若透气通道过于直通，油雾会随热空气一同排出，既造成润滑油损耗，又会在设备表面积累形成油污。该结构通过多级折流通道让油雾在流动过程中碰撞壁面并凝结回流，只有气体能够顺利通过，从而在保证透气量的前提下最大限度减少漏油风险。对于粉尘较多的工况，还可在内部追加金属丝网或多孔过滤元件，进一步阻挡外界颗粒物进入箱体。

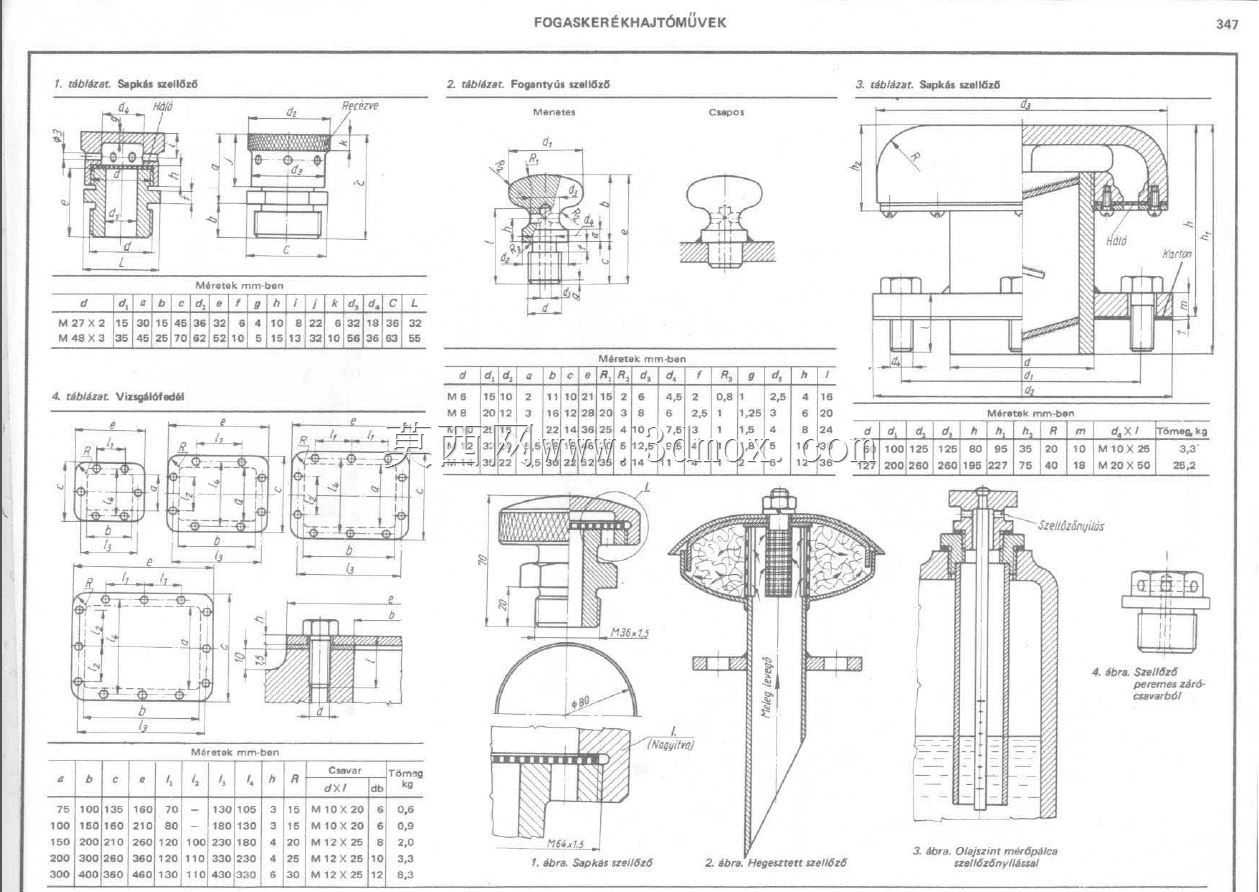

　　从尺寸边界来看，M48X3螺纹段的公称直径为48mm，螺距3mm，设计时需要严格控制螺纹的中径公差与有效旋合长度，通常旋合深度不小于1.2倍螺距对应的牙数，以确保连接强度。中部拧动台的对边尺寸需符合标准扳手空间要求，周边预留至少10mm以上的扳手操作间隙，避免与箱体加强筋或邻近管路发生干涉。端部防护帽的外径大于螺纹外径，在安装后能够完全覆盖螺纹孔周围的箱体平面，防止雨水沿螺纹缝隙渗入。整体轴向长度根据内部迷宫通道的级数确定，在保证透气性能的前提下尽量缩短，以降低设备整体高度并避免在运输过程中被磕碰损坏。

　　在选型与校核过程中，工程师需要根据齿轮箱的总容积、运行温升速率以及单位时间换气量来确定通风塞的通径。M48X3规格的通气能力足以满足数百升级别齿轮箱的呼吸需求，若用于更小的箱体则会造成成本浪费，而用于更大容积的设备时可能需要并联多个透气塞。材质方面通常选用碳钢或不锈钢进行加工，碳钢件表面做镀锌或发黑处理以提升防锈能力，不锈钢版本则适用于化工、海洋或高湿度等腐蚀环境。零件的所有锐边均需倒钝处理，外螺纹端部加工引导锥，方便装配时顺利旋入内螺纹，避免错牙导致螺纹损坏。

　　这类零件虽然在整套传动设备中体积占比很小、成本占比极低，但却直接影响齿轮箱的平均无故障时间。实际工程中因透气塞堵塞或选型不当造成的油封漏油、轴承进水、润滑油乳化等故障屡见不鲜，因此在三维建模阶段就需要完整还原其外部安装轮廓与内部流道结构，并在整机装配中进行干涉检查与维护空间校核。模型中保留的扁方位置、螺纹长度以及端部帽檐尺寸，都能够直接转化为工程图纸上的制造与检验依据，帮助工艺人员确定装夹方式与刀具路径，也让设备维护人员在备件采购时能够快速识别规格并完成更换。
