L型折弯支架式带槽导向惰轮组件

　　在自动化输送线、小型物料牵引机构以及精密传动布局中，导向惰轮是承担绳索、细钢丝、同步带或窄幅条带走向约束的核心小件，其结构合理性直接影响走线稳定性、张紧度保持能力以及长期运行的磨损表现。这款组件采用一体式L型折弯支架配合带槽轮体的结构，没有多余的复杂调节机构，整体偏向紧凑安装、快速固定的使用场景，在空间局促、需要侧向引出走线的工位上适配性很强。

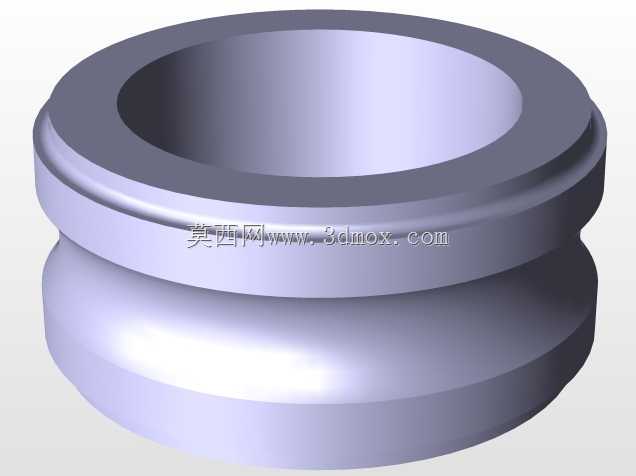

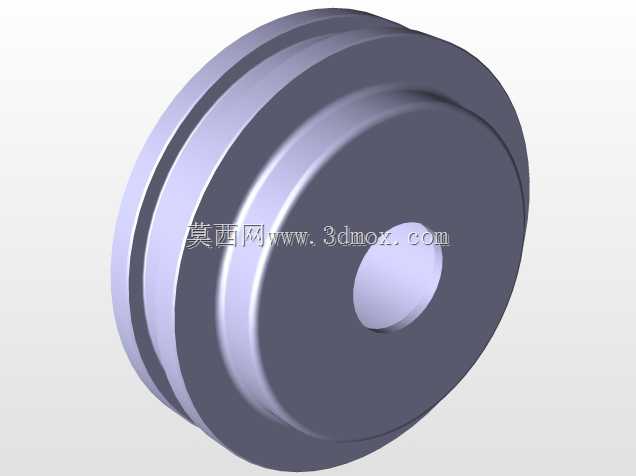

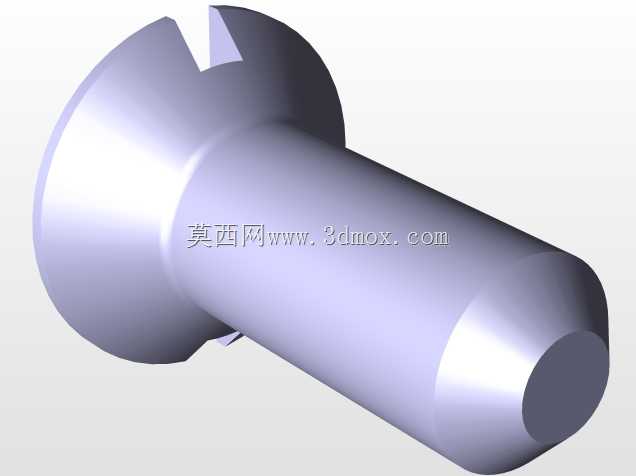

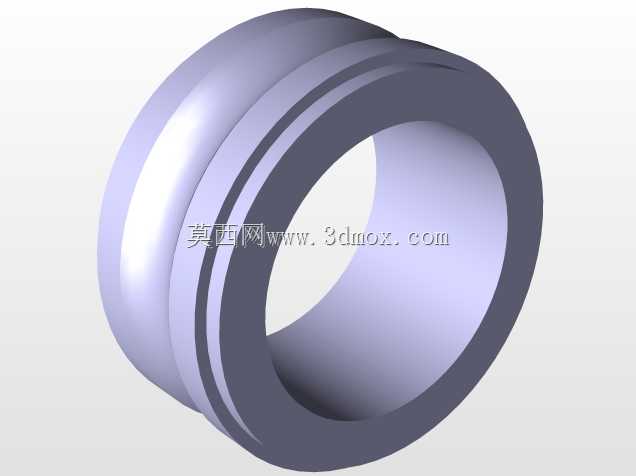

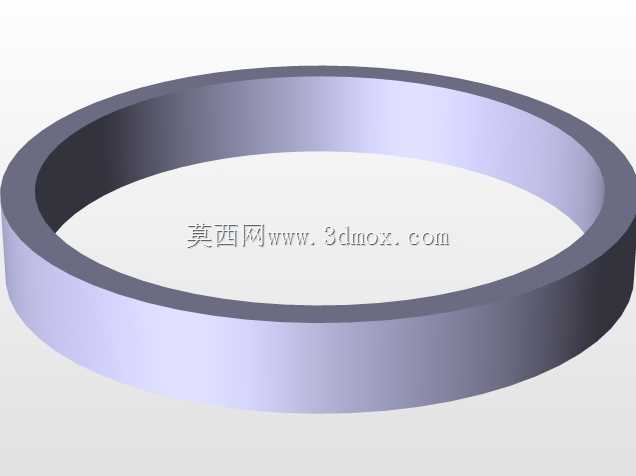

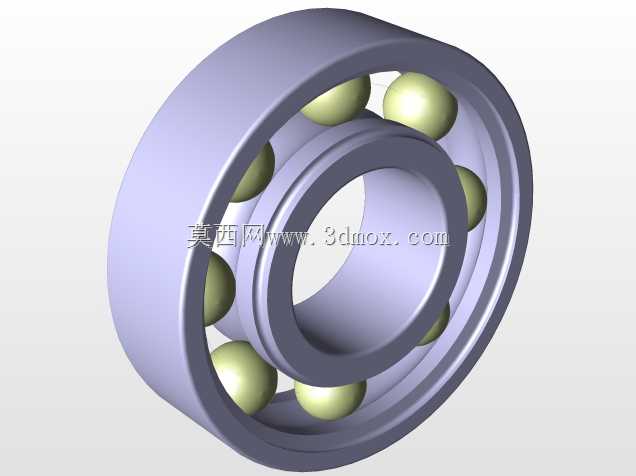

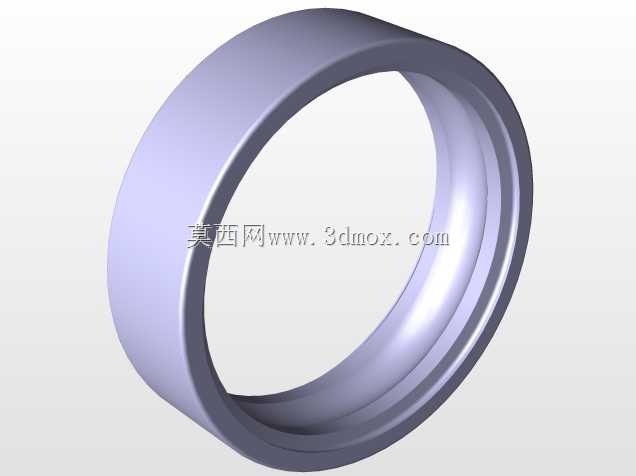

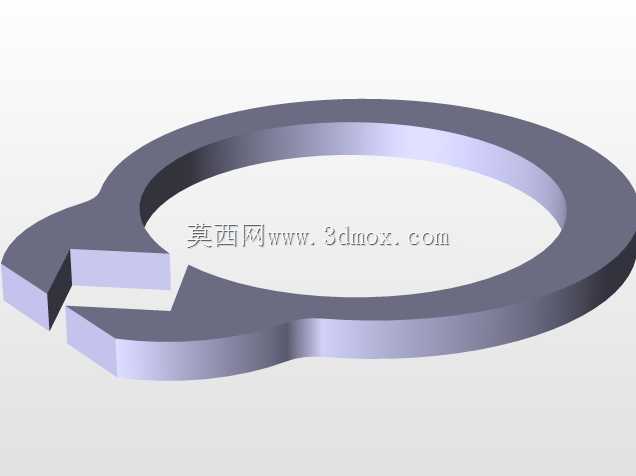

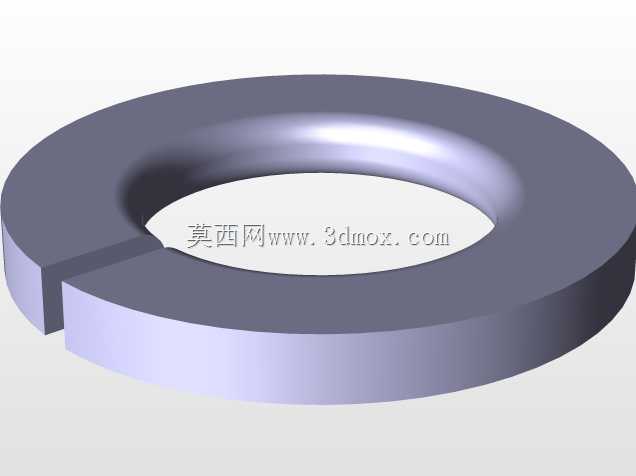

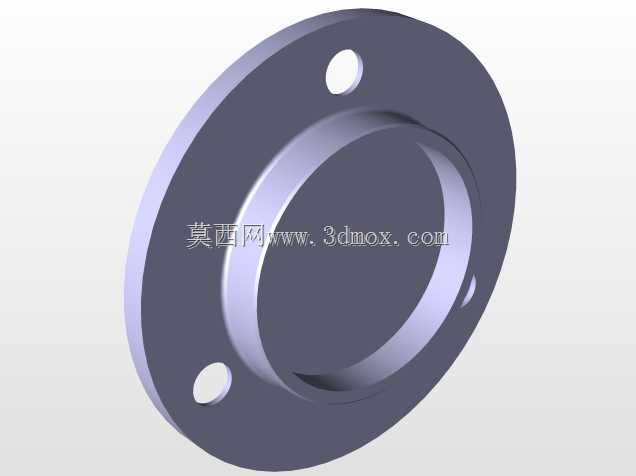

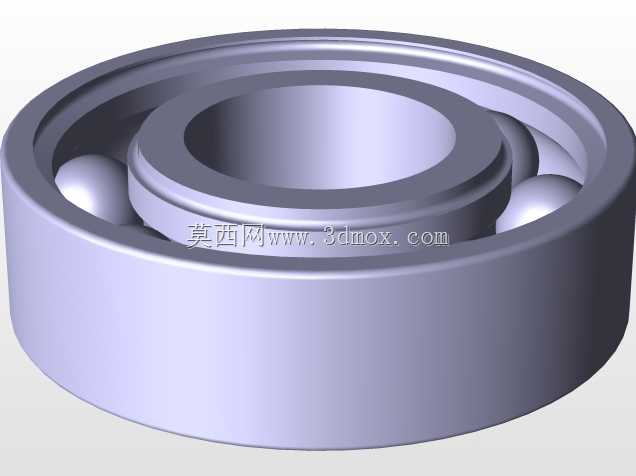

　　从实际使用逻辑来看，轮体周向开设的多道环形槽并非装饰性结构，它可以同时对多根细径牵引件进行分隔导向，避免不同线材在运行中发生相互剐蹭、跳槽或叠压；槽底的圆弧过渡也能减少牵引件局部弯折应力，对于直径在数毫米级的包塑钢丝、尼龙绳或者薄型平带，都能提供顺滑的转向支撑。轮体通过带六角头的紧固件铰接在支架立板上，转动副的间隙控制在合理范围，既不会因过盈导致卡滞，也不会因旷量过大造成轮体摆动，这一点在高速往复走线的场合尤为关键——轮体的径向跳动会直接转化为牵引件的张力波动，进而影响末端执行件的定位精度。

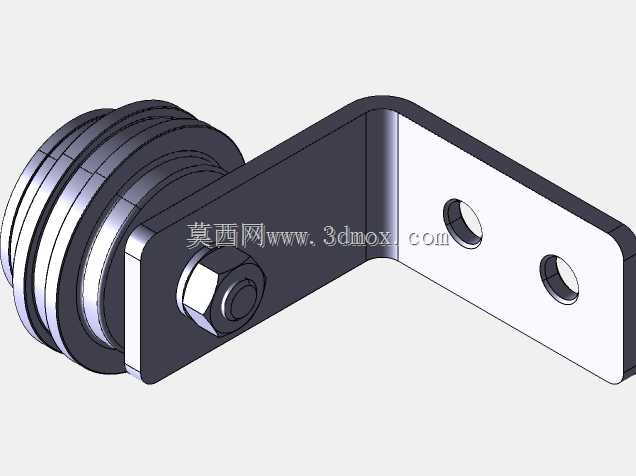

　　L型支架的设计是这款组件的结构亮点。支架的水平安装板上开设两个同轴度经过管控的圆形安装孔，孔位间距经过匹配常规安装面的螺柱布局，安装时可以通过两个螺栓将组件牢牢固定在设备框架、型材立面或者机加工基板上，相比单孔固定的悬臂式惰轮，双孔布局能有效抵抗牵引件施加的侧向倾覆力矩，避免长期受力后支架出现偏转。立板与水平板之间的折弯圆角经过工艺处理，既保证了折弯处的结构强度，又不会因应力集中在反复受载后产生裂纹；板材的厚度选择兼顾了刚性与轻量化，在常规张紧力下不会出现可视的形变。

　　在安装边界方面，这款组件的占用空间可以拆解为三个维度：轮体轴向宽度决定了支架立板外侧所需的避让空间，多槽设计意味着轮体比单槽轮更宽，在布局时需要确认相邻机构不会与轮体端面发生干涉；支架水平板的长度决定了安装孔到轮体中心的水平跨距，这个跨距决定了牵引件导向点与安装基准面的距离，在进行走线路径规划时可以直接以此为基准计算包角；轮体外径则决定了牵引件的最小弯曲半径，对于不耐弯折的纤维编织带或者细钢丝绳，轮径需要满足线材的最小弯曲半径要求，否则会大幅降低线材的疲劳寿命。

　　设计思路上，这款组件没有集成复杂的张紧调节结构，属于固定式导向支撑件，适用于走线方向固定、张紧力由其他张紧机构统一调控的系统。如果在调试中需要微调导向位置，可以通过在安装孔与螺栓之间加装调整垫片、或者在安装面加工长圆孔的方式实现小范围位移，这种简化设计降低了自身的故障点，也让维护更换变得更加直接——当轮槽磨损到影响导向精度时，只需拆卸铰接处的紧固件即可单独更换轮体，支架部分可以长期重复使用。

　　在不同的工业场景中，这类组件的适配性很广：在3D打印机的耗材输送路径中，它可以作为远端送丝的导向轮，多槽结构能够同时支撑多色打印的多根耗材；在小型包装机械的标签带供给机构中，它可以约束标签带的走向，避免带体跑偏；在门窗传动、小型起重装置的辅助走线中，它也能承担钢丝绳的转向支撑。选材上，轮体通常采用耐磨工程塑料或者表面处理的金属材质，前者自重小、运行噪音低，适合轻载高速场景，后者耐磨性更好，适合张紧力更大的工况；支架一般采用冷轧钢板折弯后做发黑或镀锌处理，兼顾成本与防锈能力。

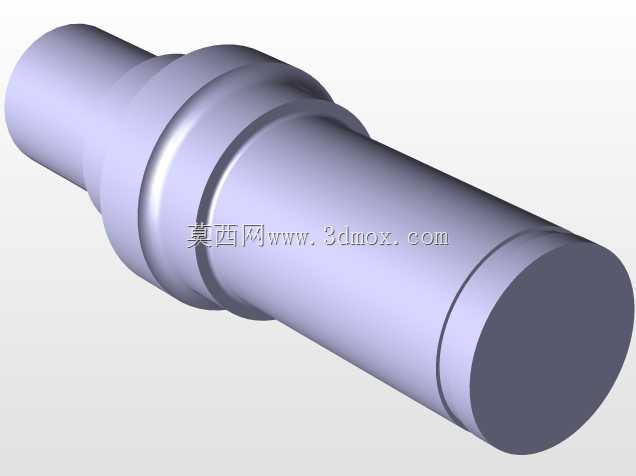

　　从建模角度还原这款组件时，需要重点管控几个配合尺寸：轮体内孔与铰接轴的间隙配合、支架立板上轴孔与水平板安装孔的位置度、折弯后立板与水平板的垂直度，这些尺寸的偏差会直接影响装配后轮体的转动灵活性与安装精度。轮槽的截面形状需要与常用牵引件的直径匹配，槽口的倒角处理也不能忽略，否则尖锐的槽边可能在运行中切割线材表层。整体装配完成后，轮体应能在自重下灵活转动，无卡滞点，支架安装面与轮体端面的平行度也要控制在合理范围内，才能保证实际使用时的导向精度。
