带六角法兰面的中空减速螺栓结构

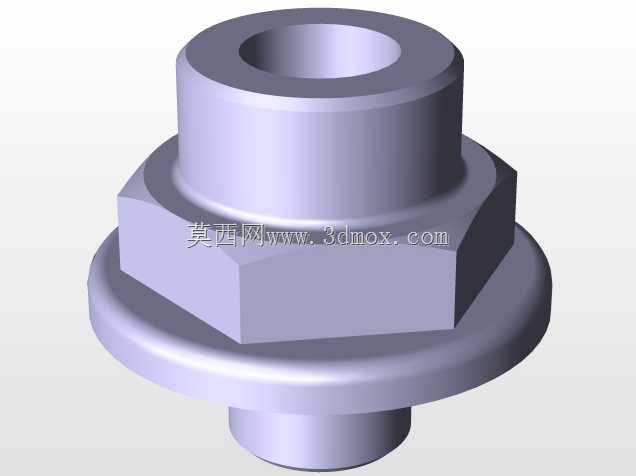

　　该零件属于带法兰支承面的中空六角连接件，整体采用阶梯轴加六角扳拧部的复合结构，在需要穿线、通油、通气或形成减速通道的装配场景中较为常见。上部为同轴圆柱筒体，中心开设贯通孔，孔壁沿轴向保持连续，可用于容纳线束、销轴或作为介质通道；筒体外侧不承担主要扳拧作用，主要提供定位圆柱面，与相邻零件的孔位形成间隙配合，保证装配后轴线重合。六角段位于筒体下方，是主要的扭矩承载部位，六方面平整，棱角清晰，适合采用标准开口扳手或套筒进行拧紧。六角下方设置一体成型的圆盘法兰，法兰直径明显大于六角对边尺寸，能够在拧紧时增大与被连接件表面的接触面积，降低局部压应力，同时起到支承、限位和防松辅助作用。法兰下方延伸出较小直径的下圆柱段，可插入安装孔内进行预定位，

　　使零件在旋合或压装前不易偏斜。从结构受力看，六角与法兰之间采用圆滑过渡，可减少拧紧过程中应力集中；法兰上下端面平行度要求较高，能够保证压紧后受力均匀。中心通孔的存在使该件不同于实心螺栓，它更强调通道功能与连接功能的结合，常见于传感器安装、气动液压回路、线束固定以及需要介质节流或减速通过的部位。中空孔径与外圆各段直径之间保留足够壁厚，既满足通道截面需求，也兼顾扳拧和压紧时的强度。设计时需要重点控制几个边界：上部圆柱外径决定与配合孔的适配关系，六角对边尺寸决定扳手空间，法兰外径决定支承覆盖范围，下部圆柱直径决定插入孔的尺寸，总高则决定在叠层零件中的轴向占位。安装面上，法兰底面应与被连接件表面贴合，若表面存在喷涂、氧化层或轻微不平，

　　法兰较大的接触面积可分散压力，避免局部压陷。对于需要密封的工况，可在法兰下方增设垫圈或密封圈，中心孔与外接管路或线束护套配合时，应根据介质压力和振动条件选择配合间隙。该模型的建模逻辑适合采用回转体草图先完成主体轮廓，再拉伸切除形成六角，最后处理中心孔与过渡圆角。回转特征能够保证各段圆柱、法兰和通孔的同轴度，六角特征则通过对称约束保证六方面均匀分布。圆角处理不宜过大，否则会影响法兰与安装面的有效接触；棱边倒角则用于去除锐边，便于装配并避免划伤密封件或线缆。在实际选型中，这类零件不能仅按普通螺栓的螺纹规格判断，而要同时核对通孔直径、法兰直径、六角尺寸、总高以及下圆柱插入长度。若用于传感器附近，中空结构可让信号线从螺栓内部穿过，

　　外部法兰压紧传感器壳体，既完成固定又保护线束；若用于流体回路，中心孔可形成固定节流截面，通过孔径控制流量衰减，实现减速或稳压效果。长期运行中，扳拧扭矩应结合法兰接触面状态和被连接件材料确定，避免因中空截面削弱而过度拧紧导致颈部变形。模型各表面几何关系明确，没有复杂曲面，适合在结构设计中作为标准连接件的变型参考，也可用于装配干涉检查、工装匹配和扳手空间校核。
