多规格M6六角支撑间隔柱结构设计

　　在工业装配场景里，这类六角间隔支撑件的使用频率远超很多入门设计人员的想象，从传感器安装支架、PCB板固定工位到小型自动化设备的层板连接，但凡需要留出固定装配间隙、同时保证连接刚性的位置，都能看到这类零件的身影。很多新手做结构设计时，遇到需要留出间隙的连接位，第一反应是自己车削定制隔套，实际上标准化的六角间隔柱已经覆盖了绝大多数常规装配需求，直接选用成熟的标准结构，既能减少加工成本，也能避免自制件公差不稳定导致的装配错位问题。

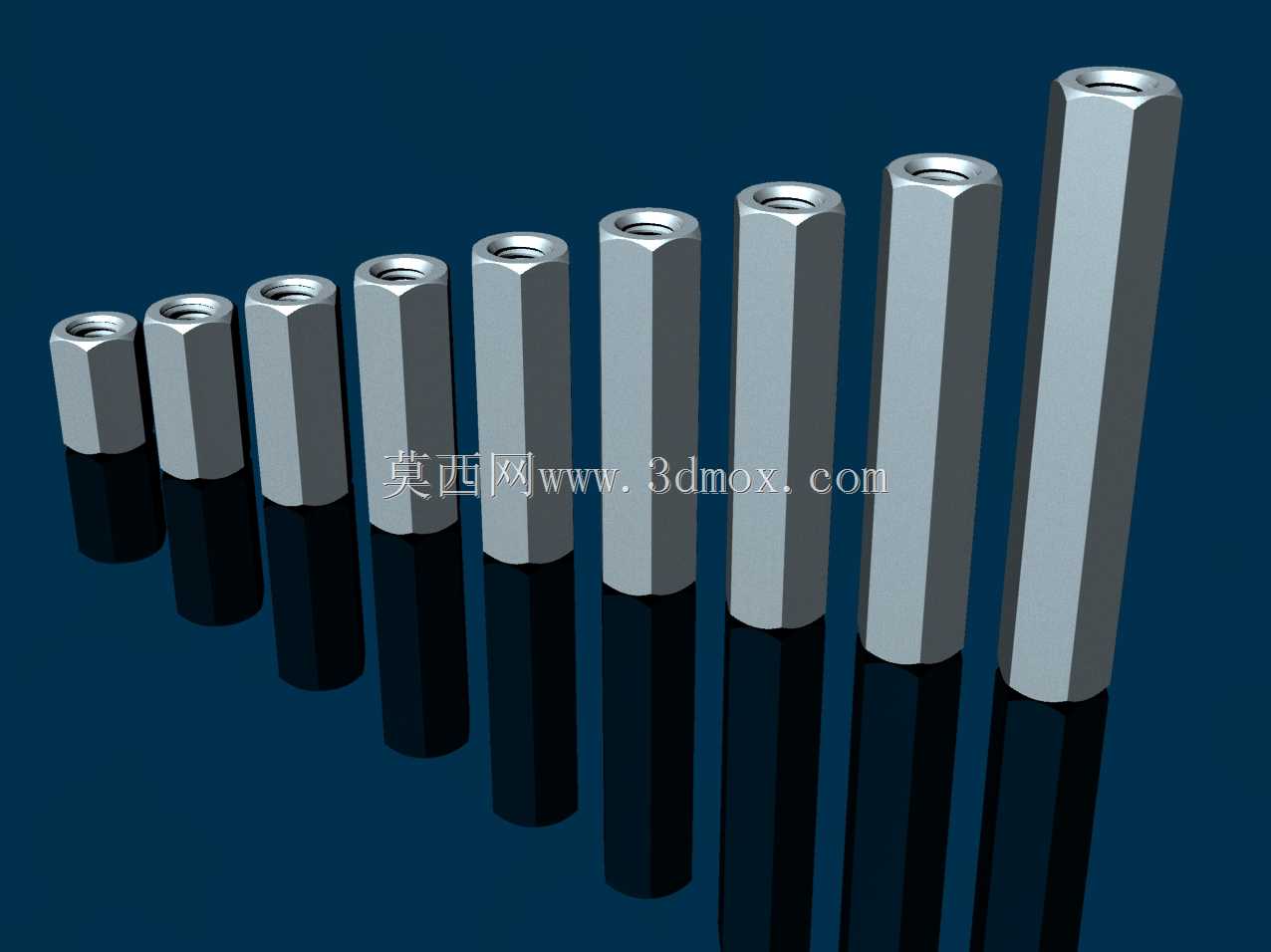

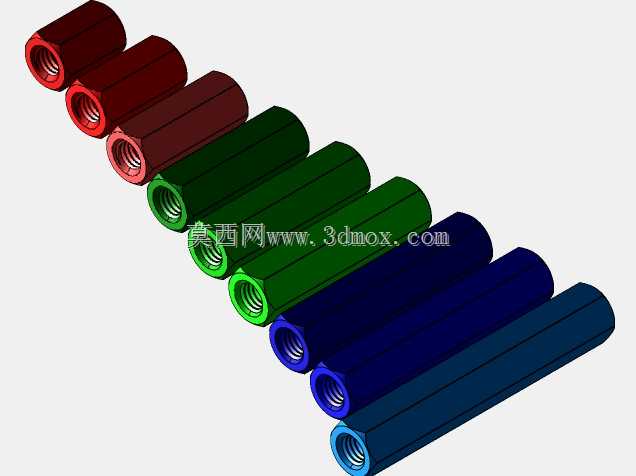

　　这次的设计围绕M6螺纹规格展开，扳手尺寸统一采用10mm对边，这个尺寸选择是经过实际装配验证的：10mm开口扳手或者套筒是装配工位最常见的工具规格，不需要准备特殊尺寸的工装，一线装配人员拿取常规工具就能完成锁紧操作，不会因为工具不匹配耽误装配节拍。长度序列覆盖15mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm、60mm九个常用规格，基本覆盖了从电路板叠层固定、传感器探头安装避让到小型设备外壳层间支撑的绝大多数间隙需求，设计人员选型时不需要额外定制长度，直接对应装配间隙选择对应规格即可，能大幅缩短BOM表的整理周期。

　　外形采用外六角结构，不是没有原因的。很多同类型间隔柱会做成圆柱外形，装配时需要用两个扳手分别锁紧两端，不然很容易跟着螺栓转动，而外六角结构在装配时，可以直接用开口扳手卡住柱身的六角面，只需要单头锁紧螺母或者螺栓就能完成固定，在狭窄的装配空间里，这种结构的操作便利性比圆柱间隔柱高很多。柱身的六角棱边做了微小的倒角处理，不是为了外观好看，而是为了避免装配时棱边刮伤操作人员的手套，也能防止棱边割破设备内部的线缆绝缘层，这个细节在电气类设备的内部装配里尤其重要，很多安全隐患都是因为金属零件的锐边没有处理导致的。

　　两端的内孔做了同轴度公差约束，M6螺纹的通止规检测要求完全符合常规紧固件的验收标准，装配时螺栓穿过不会出现卡滞，也不会因为孔位偏心导致螺栓承受额外的剪切力。柱身的长度公差控制在±0.1mm以内，这个精度等级对于间隔支撑类零件来说完全足够，既不会因为公差过大导致装配间隙出现偏差，也不会因为追求过高精度增加不必要的加工成本。零件的端面做了平面度处理，和被连接件的接触面完全贴合，不会出现点接触导致的连接松动，在有振动的设备工况下，这种平面贴合的结构能大幅减少紧固件松脱的概率。

　　实际选型时需要注意，这类间隔柱的支撑强度和长度成反比，60mm长度的规格不适合承受过大的径向载荷，如果是有侧向力的安装工位，需要搭配导向销使用，或者选用更大直径的规格。如果是用于传感器安装场景，要注意确认安装面的平面度，要是安装面本身有倾斜，不要强行锁紧螺栓，不然会导致间隔柱承受弯曲应力，长时间运行后容易出现断裂问题。在PCB板固定场景使用时，要注意在间隔柱和电路板之间增加绝缘垫片，避免金属柱和电路板上的线路接触造成短路，虽然很多电路板会做绝缘漆处理，但工业场景下的安全冗余设计永远不嫌多。

　　建模过程中，先绘制六角截面的草图，拉伸对应长度后处理两端的倒角，再切除中间的通孔，最后添加M6的螺纹修饰特征，整个建模逻辑完全遵循实际加工的工序顺序，后续如果需要调整长度规格，只需要修改拉伸特征的长度参数就能快速生成新的规格模型，不需要重新绘制草图，能大幅提高系列化零件的建模效率。模型的所有特征都做了完全约束，没有悬空的几何体，导入到装配体里不会出现特征丢失或者错位的问题，也能直接用于生成工程图，标注的尺寸和实际选用的加工参数完全对应，不需要设计人员再重新核对尺寸。

　　很多设计人员做这类标准件建模时，容易忽略六角对边尺寸的公差，把模型做成精确的10mm对边，实际上加工出来的六角件对边尺寸会有微小的下差，建模时如果完全按名义尺寸做，后续生成的装配工位扳手空间模拟会出现偏差，导致实际装配时扳手放不进去。这个模型在构建时已经考虑了常规冷镦加工的公差范围，六角对边的尺寸预留了足够的扳手间隙，做装配模拟时的结果和实际装配场景完全一致，不会出现模拟和实际不符的问题。
