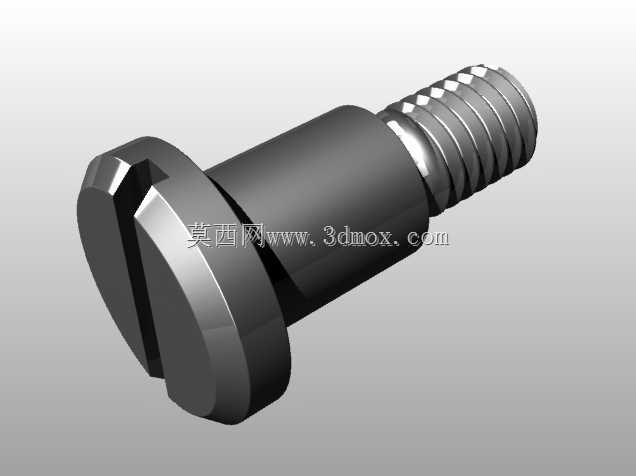

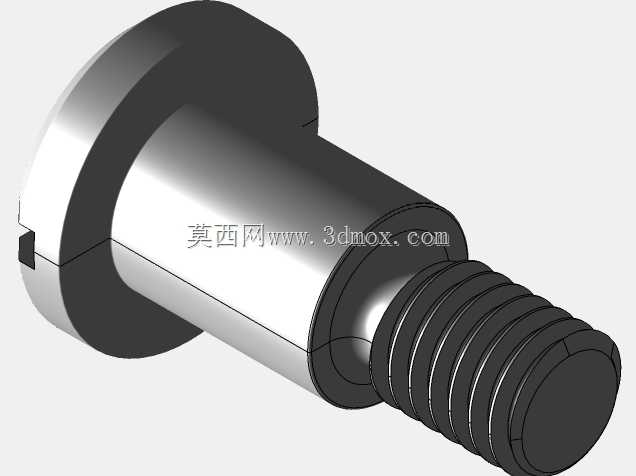

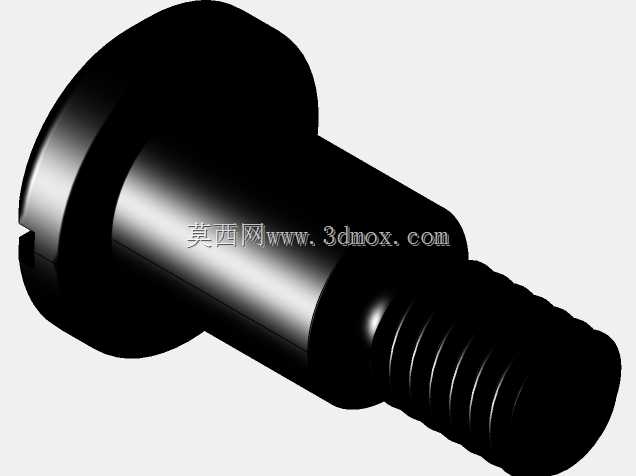

DIN923带肩开槽盘头螺钉三维数模

　　这款带肩开槽盘头螺钉的结构设计，核心是在普通盘头螺钉的基础上增加了定位轴肩段，在仪器仪表、精密电子设备的装配场景中，轴肩可以直接承担定位限位的作用，不需要额外加装轴套或者定位挡圈，能有效减少装配环节的零件数量，压缩小型设备内部的装配空间占用。从实际使用场景来看，这类螺钉常被用在仪器仪表的内部模组固定、小型传感器的安装定位、精密工装的快拆结构上，轴肩段的外径与被连接件的安装孔采用小间隙配合，装配时螺钉拧入螺纹孔的过程中，轴肩会先滑入安装孔完成径向定位，最终盘头下端面压紧被连接件表面，同时轴肩的端面也能贴合安装基准面，避免普通螺钉装配时容易出现的偏斜、螺纹咬合错位问题。

　　设计这款螺钉的三维数模时，首先要严格遵循DIN923标准的尺寸公差要求，螺纹段采用M6规格的公制粗牙螺纹，螺纹长度控制在适配10mm总有效连接长度的范围内，光杆轴肩段的外径要比螺纹大径略大，表面粗糙度要求控制在Ra1.6以内，保证装配时能顺畅滑入安装孔，不会出现卡滞。盘头部分采用开槽驱动结构，槽口的宽度、深度要匹配标准一字螺丝刀的尺寸，槽口的边缘做了微小的倒角处理，避免螺丝刀拧动时出现打滑、刮伤零件表面的问题，盘头的外径和厚度也严格对应标准数值，保证压紧面的接触面积足够，不会因为压强过大压伤铝合金、塑料这类软质被连接件的表面。

　　从安装边界来看，这款螺钉的总长度由盘头厚度、轴肩长度、螺纹段长度三部分组成，装配时需要在被连接件上加工出两段阶梯孔，上段孔的直径略大于轴肩外径，深度与轴肩长度匹配，下段孔为螺纹过孔，直径略大于M6螺纹大径，底层的基体零件上加工M6的内螺纹孔，螺纹有效深度要大于螺钉拧入深度至少2个螺距，保证螺纹连接的强度足够。轴肩段的长度公差需要严格控制在h7级别，当被连接件需要保证轴向定位精度时，轴肩的长度公差直接决定了两个被连接件之间的装配间隙，公差过大会导致定位失效，公差过小则会提高加工成本，在三维建模时需要把这些公差要求在数模的属性备注里标注清晰，方便后续出工程图时直接调用。

　　在实际选型使用时，要注意这类带肩螺钉不适合用在需要频繁拆卸的大载荷连接场景，因为开槽驱动结构能承受的拧紧力矩有限，过大的拧紧力会导致槽口崩裂，适合用在轻载、需要精确定位的小型连接部位。比如在小型光学仪器的镜筒固定结构中，轴肩可以保证镜筒的同轴度，避免普通螺钉装配时的偏斜导致光轴偏移；在小型传感器的安装结构中，轴肩可以保证传感器的感应面与安装基准面的距离精度，减少装配后的校准工作量。建模过程中，螺纹部分采用简化的装饰螺纹线还是实体螺纹，需要根据使用场景调整，如果是用于装配干涉检查、整机布局设计，采用装饰螺纹线可以减小数模的文件大小，提升大型装配体的打开速度；如果是用于加工工艺仿真、力学强度分析，则需要绘制精确的实体螺纹轮廓，保证仿真结果的准确性。轴肩与盘头、轴肩与螺纹段的衔接位置都做了微小的圆角过渡，避免应力集中，在承受振动载荷的场景下，这个圆角能有效降低螺钉断裂的风险，这也是标准件设计中容易被忽略的细节，很多非标准的自制螺钉往往因为没有做过渡圆角，在振动环境下容易在截面变化的位置出现疲劳断裂。
