液压系统用方形法兰安装泵盖结构

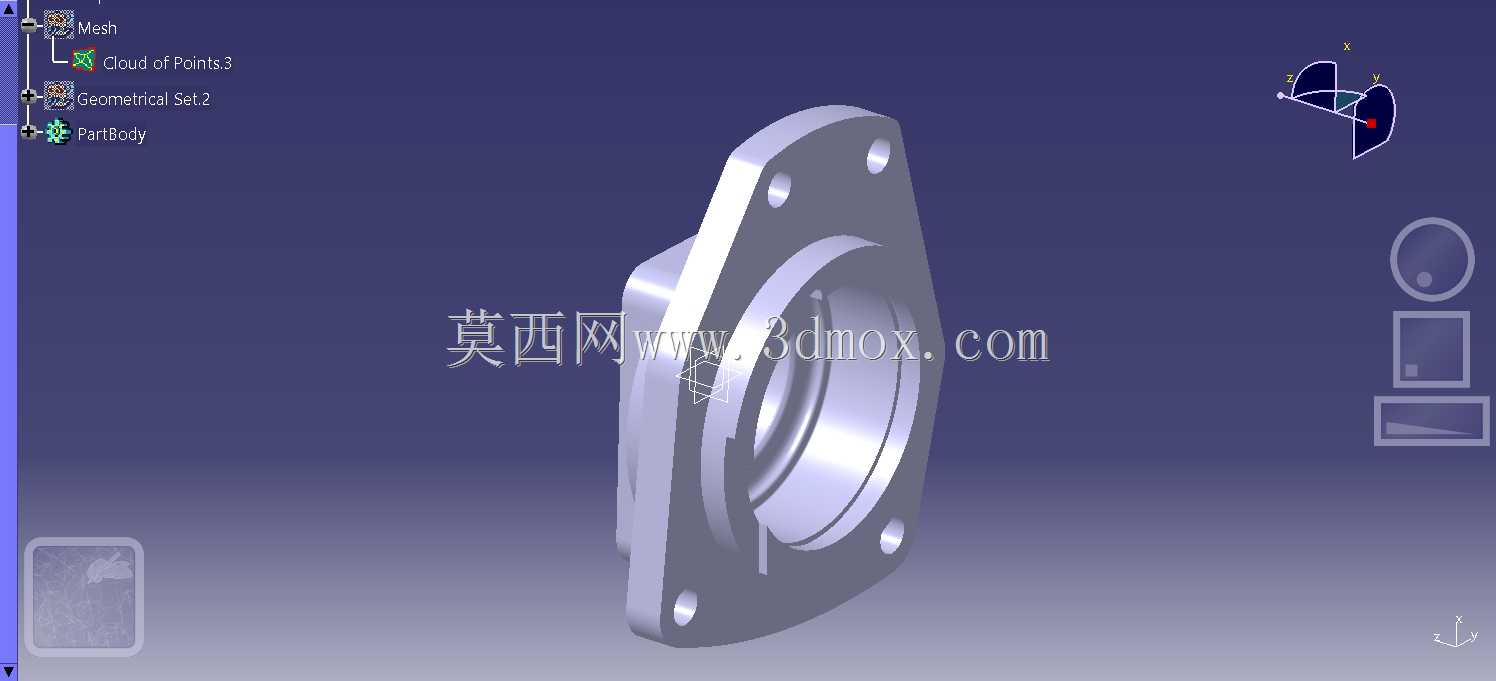

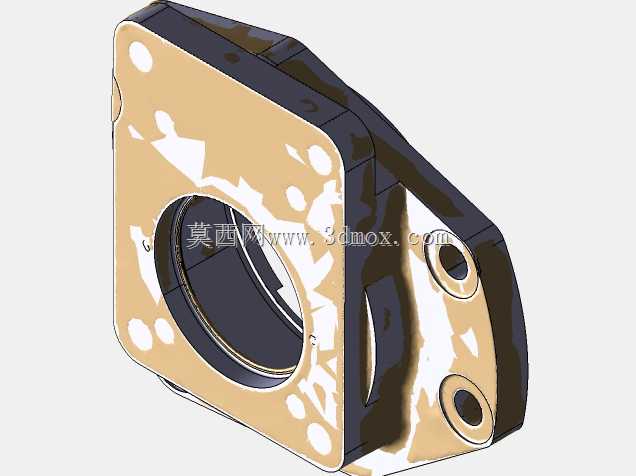

　　在行走机械、工业液压站、机床液压系统的柱塞泵、齿轮泵输出端，这类泵盖是承担腔体密封、油路对接、安装定位的核心承载零件，日常工况下需要持续承受泵腔内部的油压脉动，同时还要兼顾与泵体、外接油路的同轴度匹配，避免长期运行后出现密封渗漏、连接螺栓疲劳断裂的问题。从结构设计逻辑来看，这款泵盖采用了方形法兰的安装基体，区别于圆形法兰的泵盖，方形结构在狭小安装空间内更易调整对位，四个角位预留的安装沉孔可以直接穿过螺栓与泵体端面锁紧，沉孔的深度设计刚好能让螺栓头完全沉入盖体表面，不会突出在外干涉外接管路的布置。盖体中心的大直径通孔是为泵轴伸出或者内置溢流阀组件预留的装配空间，孔壁的加工精度需要控制在IT7级以内，

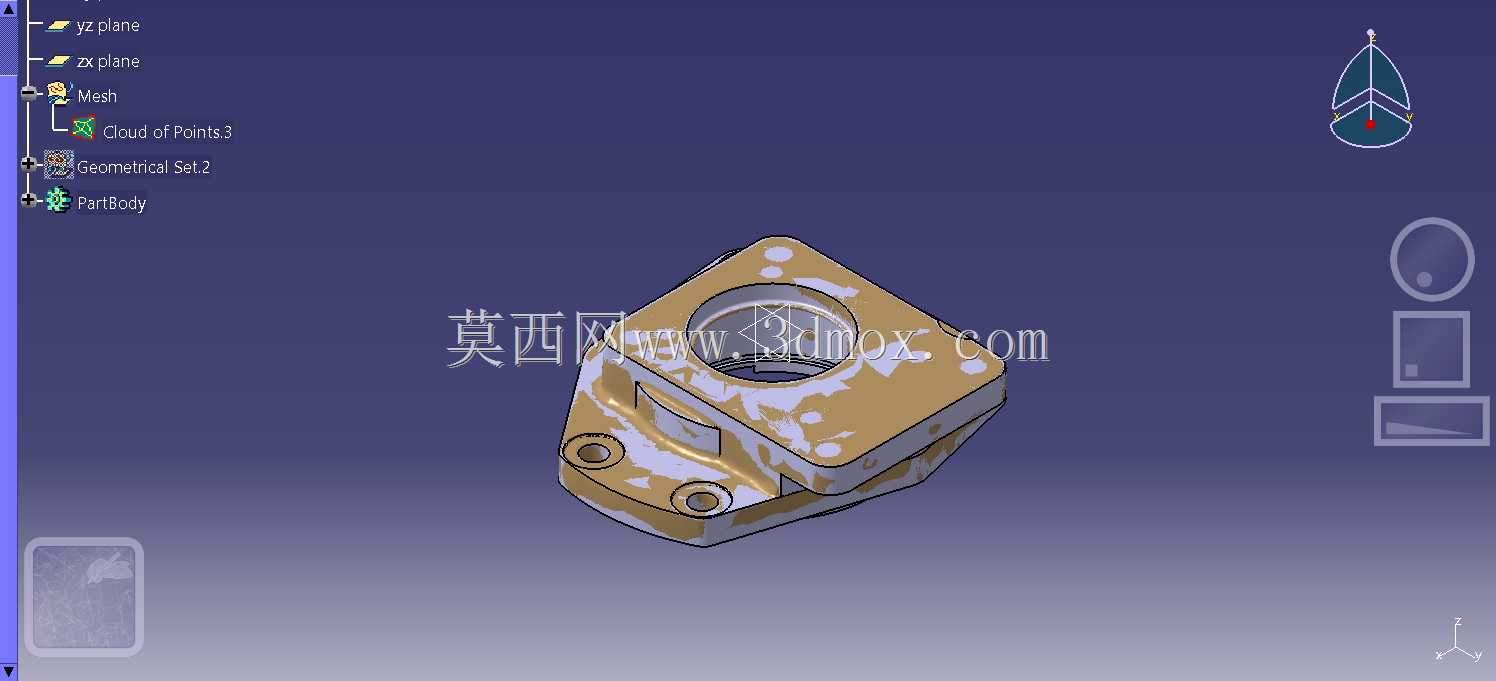

　　才能保证与内置密封件的配合过盈量处于合理区间，既不会因为间隙过大导致油压泄漏，也不会因为过盈量太大造成密封件过早磨损。盖体表面的不规则凹凸结构并非随意设计，靠近安装孔位的加厚凸台是为了分散螺栓锁紧时的压应力，避免长期受压后盖体出现蠕变变形；而侧面的弧形过渡区域，是为了匹配泵体内部的油道走向，在不增加整体壁厚的前提下，给内部油流预留足够的通流截面，减少油液在泵出口位置的沿程压力损失。从安装边界来看，这款泵盖的法兰面平面度要求控制在0.02mm以内，安装时需要在结合面放置对应厚度的耐油橡胶石棉垫或者O型密封圈，四个安装螺栓需要按照对角顺序分次拧紧，拧紧力矩要符合对应螺栓等级的要求，避免因为受力不均导致盖体翘曲。在实际选型替换时，

　　需要重点核对中心通孔的直径、安装孔的中心距、法兰面的总厚度这几个核心尺寸，一旦中心孔与泵轴的同轴度偏差超过0.05mm，运行过程中就会出现轴封偏磨，短时间内就会出现漏油问题；如果安装孔的位置度偏差过大，强行装配会导致螺栓承受额外的剪切力，设备运行过程中的振动很容易造成螺栓断裂。这类泵盖的材质通常选用灰铸铁或者铸铝合金，灰铸铁版本的承压能力更强，适合用在中高压液压系统中，铸铝合金版本的重量更轻，多用于移动设备的液压系统上，不管是哪种材质，铸造完成后都需要经过时效处理消除内应力，避免加工完成后出现变形导致尺寸超差。建模过程中需要重点处理安装孔与中心孔的位置度约束，所有的过渡圆角都要符合铸造工艺要求，避免出现锐角导致铸造时产生应力集中，

　　同时要给密封槽的位置预留足够的加工余量，方便后续机加工时保证槽宽和槽深的尺寸精度，毕竟密封槽的尺寸偏差直接决定了密封件的压缩率，是影响整个泵端密封可靠性的关键因素。在实际运维场景中，这类泵盖也是液压泵检修时的重点检查对象，每次拆检都要查看法兰面是否有磕碰划痕、密封槽是否有变形、安装孔周围是否有裂纹，一旦发现表面有深度超过0.1mm的划痕，就需要研磨修复或者直接更换，否则装配后很容易出现渗漏问题。
