带弹簧扣螺栓M8叉式连接接头结构

　　在工业自动化产线、气动液压执行机构、工装夹具装夹单元以及各类需要实现铰接传动的机械结构中，叉式接头是承担动力传递、铰接连接功能的核心基础零件，这类零件的设计合理性直接决定了整套传动链路的动作可靠性与装拆维护效率。这款带弹簧扣螺栓的M8规格叉式接头，在常规叉式接头的结构基础上集成了快装式弹簧销结构，解决了传统铰接接头需要额外配置开口销、卡簧防脱，装拆过程需要额外工具辅助的痛点，在需要频繁调整连杆长度、更换执行元件的工位上，这类快装结构的接头能大幅缩短设备维护换型的停机时间。

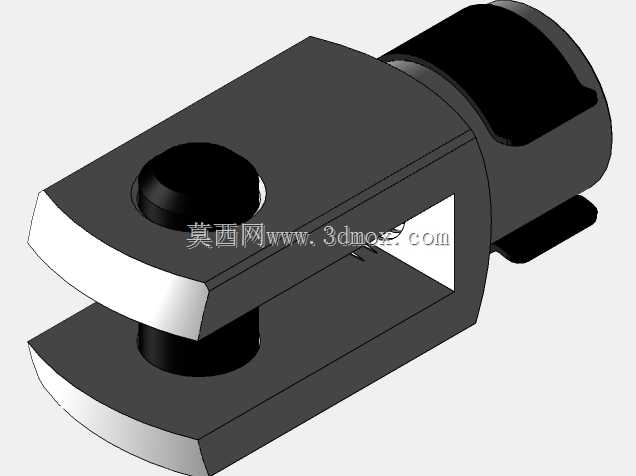

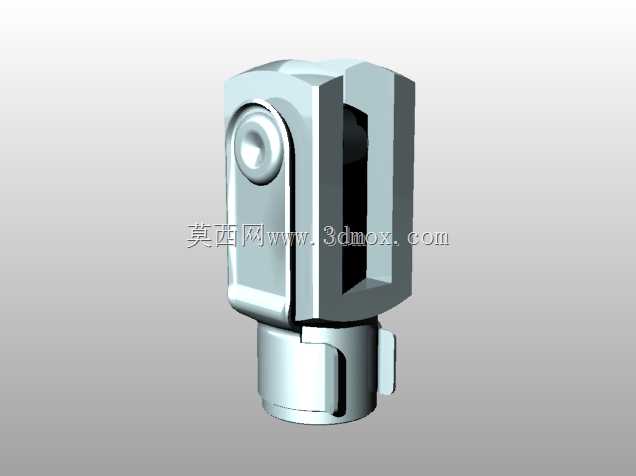

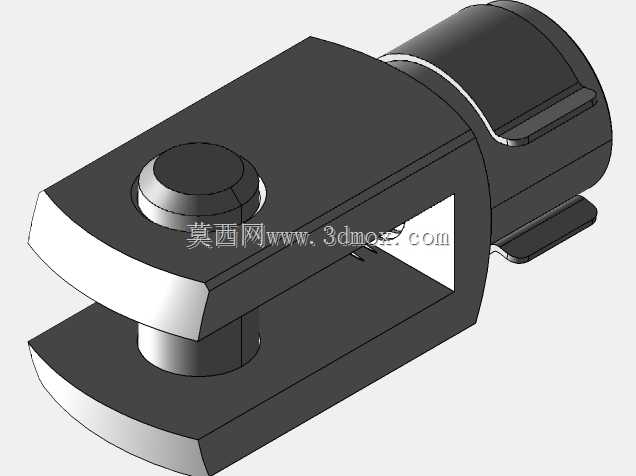

　　从结构设计逻辑来看，这款接头的下部采用内螺纹圆柱结构，螺纹规格匹配M8标准外螺纹杆件，可直接与对应规格的调节螺杆、气缸活塞杆端部实现螺纹连接，圆柱段外侧设计有对称的扁方结构，方便使用扳手施加拧紧力矩，避免装配过程中接头本体跟转无法达到设计预紧力。上部的叉形开口槽宽度经过尺寸校核，可适配厚度8mm以内的铰接耳板，槽体两侧的同轴销孔内置弹簧卡扣式螺栓，销体在自然状态下依靠内置弹簧的预紧力保持锁止位置，销体端部的卡扣结构会自动卡入销孔端部的限位槽内，不会因为设备运行过程中的振动、往复冲击出现销体窜动脱出的问题；需要拆卸时只需要手动按压销体端部的卡扣按钮，即可将销体从销孔中抽出，完成铰接端的分离，整个装拆过程不需要额外配备卡簧钳、开口销安装工具，单人即可快速完成操作。

　　在实际选型应用过程中，需要重点关注该接头的几个安装边界尺寸：下部内螺纹的旋合深度设计为12mm，装配时需要保证配对螺杆的螺纹旋入长度不小于10mm，避免螺纹啮合长度不足导致受拉时出现螺纹滑牙失效；上部叉口的开口深度为18mm，配对铰接耳板的插入深度需要控制在15-17mm区间，预留1-3mm的轴向窜动间隙，避免动作过程中耳板与叉槽底部出现刚性顶触，造成附加的运动阻力；内置弹簧销的直径为6mm，配对耳板上的铰接孔直径需要加工为6.1-6.2mm的间隙配合公差，既保证销体可以顺利穿入，也不会因为配合间隙过大导致铰接位置出现过大的旷量，影响整套传动机构的动作精度。

　　从工况适配性来看，这款接头的铰接部位采用了等强度设计，叉槽两侧的壁厚经过受力仿真校核，在承受最大1200N的轴向拉载荷时，叉体根部的最大应力低于常用结构钢的许用应力值，可适配缸径20-32mm的标准气缸、小型气动摆缸的端部连接，也可用于工装夹具的连杆传动、检测设备的探头调节支架铰接位置。接头本体的表面采用了防锈处理，可在常规车间环境、轻度潮湿的工况下长期使用，不会因为表面锈蚀导致弹簧销卡滞、螺纹旋合不畅的问题。在设计建模过程中，这类接头的结构需要重点保证两侧销孔的同轴度公差，同轴度需要控制在0.05mm以内，否则会出现弹簧销装配后卡滞、按压回弹不顺畅的问题；下部内螺纹的轴线与上部叉槽的对称面需要保证位置度公差，避免装配后连杆出现偏斜，导致传动过程中产生附加的侧向弯矩，加速铰接部位的磨损。

　　在实际装配调试环节，这类带弹簧扣的叉式接头不需要额外涂抹螺纹胶防松，只需要按照推荐的拧紧力矩将下部螺纹与杆件拧紧即可，弹簧销的内置弹簧采用不锈钢材质，长期反复按压使用不会出现弹力衰减、锈蚀断裂的问题，相比传统的带开口销叉式接头，零件数量更少，装配工序更短，在批量设备装配场景下能有效降低一线装配人员的作业强度，减少零散小零件的丢失损耗。需要注意的是，这类接头不适合在有强腐蚀、高粉尘磨粒的工况下使用，如果应用在焊接工位、打磨工位这类粉尘较多的场景，需要定期对弹簧销的活动缝隙进行清洁，避免金属碎屑、焊渣进入销体配合缝隙，导致销体卡滞无法正常按压解锁。
