涡轮喷气式航空发动机核心转子结构

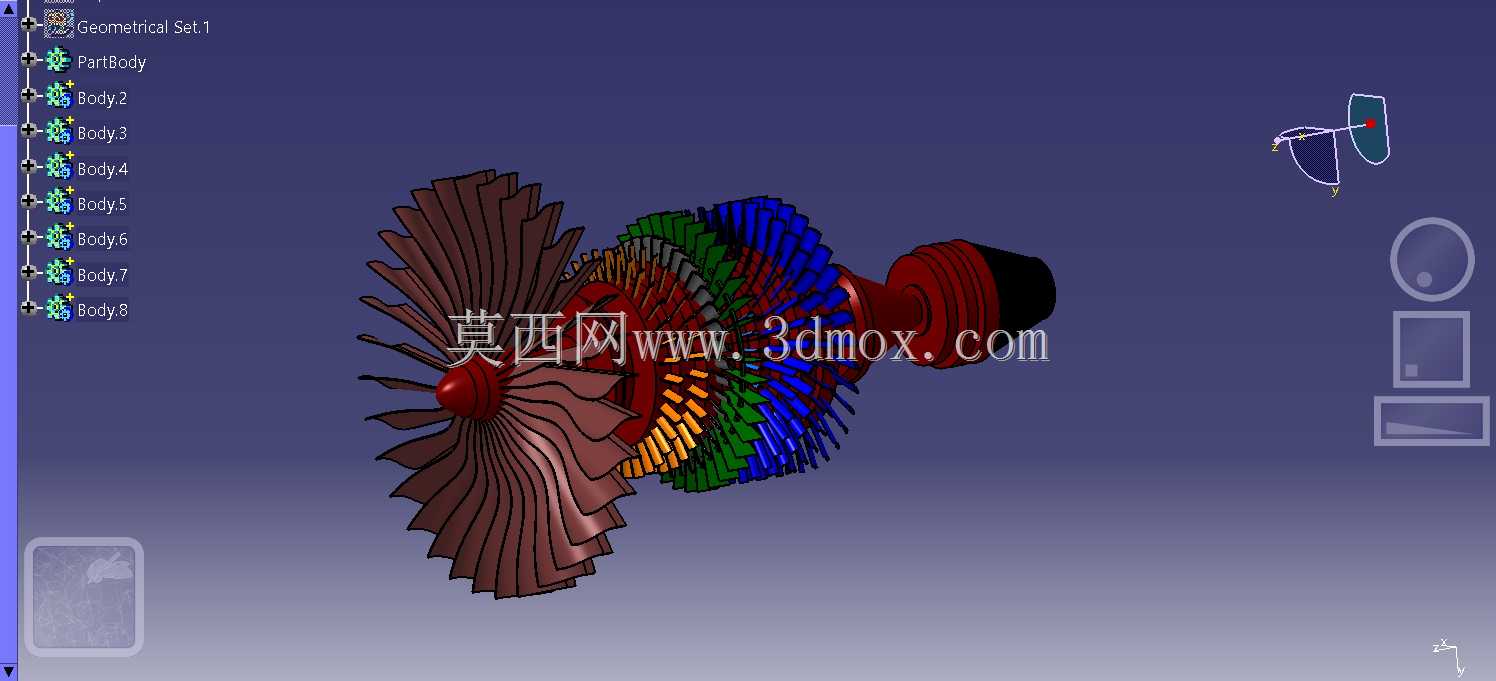

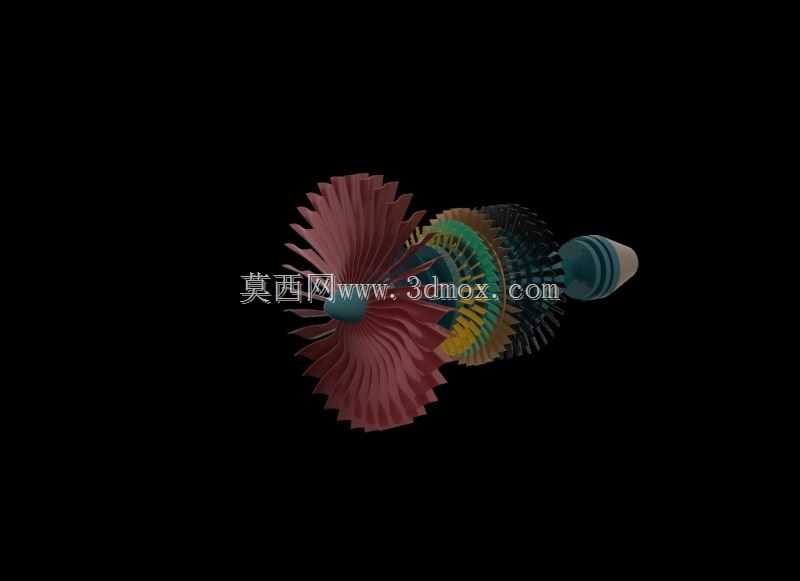

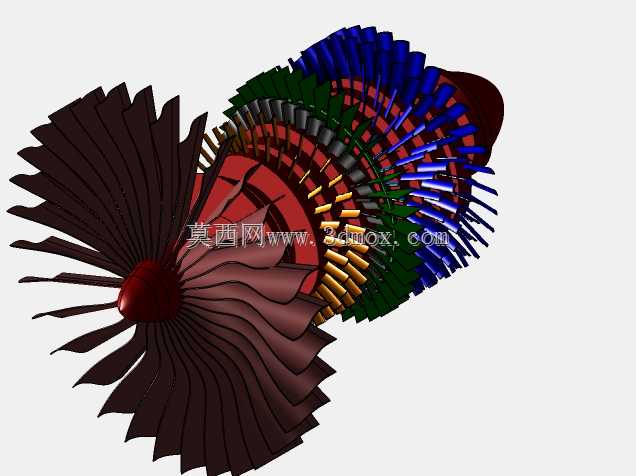

　　在航空动力装备的结构设计领域，涡轮喷气动力装置的核心转子系统是决定整机推力输出、运行稳定性的核心单元，这套三维结构完整还原了轴流式涡轮喷气发动机的核心气动与传动部件，覆盖从进气端风扇、多级压气机到燃烧室后端涡轮段的全流道转子组件，可直接用于航空类专业教学演示、动力系统原理验证、结构装配干涉检查等场景。从实际工程应用来看，这类转子结构的设计逻辑始终围绕气动效率与结构可靠性的平衡展开：最前端的大尺寸进气风扇叶片采用大展弦比扭向设计，叶型沿叶高方向的安装角连续变化，匹配进气道来流的速度分布，降低叶尖涡流损失，同时叶片根部做了加厚过渡处理，适配高速旋转下的离心力承载要求，每级叶片的榫头结构都对应轮盘上的榫槽做了精确的形面匹配，

　　保证装配后无松动间隙，避免高速运转下的微动磨损。多级压气机段采用了不同叶高、不同稠度的叶片排布，前几级压气机叶片弦长更长、安装角更大，负责对来流进行初步减速增压，后几级压气机叶片尺寸逐级缩小、叶片数量逐级增加，进一步提升空气压力，满足燃烧室的进气压力要求，各级轮盘之间通过止口定位，保证同轴度误差控制在极小范围内，避免高速旋转下的动不平衡量超标。燃烧室后端的涡轮段叶片采用了空心气冷结构的形面设计（结构外形上预留了冷却通道的对应轮廓），涡轮叶片的叶型适配高温高压燃气的膨胀做功需求，将燃气的热能与压力能转化为转子的旋转机械能，同时通过传动轴带动前端的压气机与风扇同步运转，实现动力循环的自维持。从安装边界来看，

　　整套转子组件的同轴度基准为中心传动轴的轴线，所有叶片、轮盘的回转面都与该基准保持严格的同轴关系，各级轮盘的轴向定位尺寸严格匹配机匣内部的安装槽位，保证转子与机匣之间的叶尖间隙处于设计区间内——间隙过大会导致气动效率骤降，间隙过小则容易在热态运转时出现叶尖碰磨故障。在结构设计过程中，每一级叶片的数量、叶型扭转角度、轮盘的厚度都经过了受力匹配：压气机段的轮盘承受的是叶片离心力与空气轴向推力的复合载荷，因此轮盘靠近心轴的位置做了加厚处理，分散应力集中；涡轮段的轮盘除了承受离心载荷，还要耐受高温燃气带来的热应力，因此结构上做了均匀的壁厚过渡，避免热膨胀不均导致的结构变形。这套结构在建模时完整保留了各级部件的装配关系，没有做过度的简化省略，

　　可用于拆解各级转子的装配顺序，验证榫头连接、止口定位的结构合理性，也可作为航空动力类课程的具象化教学载体，帮助学习者直观理解涡轮喷气发动机的核心做功单元的组成逻辑，区分压气机段与涡轮段的结构差异，理解不同位置叶片的功能区别。在实际的工程选型与结构改进场景中，这类高精度的转子结构模型也可作为基础参考框架，针对不同推力等级的需求调整叶片数量、叶型尺寸、级间间距，快速完成方案阶段的结构迭代，省去从零开始建模的重复工作量，同时能在建模阶段就提前排查各级叶片之间、转子与周边机匣结构之间的干涉问题，减少后续物理样机试制阶段的问题整改成本。需要注意的是，这套转子结构的动平衡配重面分别设置在风扇轮盘前端与涡轮轮盘后端，对应实际装配时的动平衡校正位置，建模时也保留了这部分的结构特征，与实际工程中的工艺要求保持一致，避免出现结构与工艺脱节的问题。
