航空发动机涡轮叶片轮盘整体结构

　　该叶盘结构是航空燃气涡轮发动机、地面重型燃气轮机的核心热端转动部件，承担着将高温高压燃气的内能转化为轴功输出的核心作用，在整机运行过程中，需要同时承受极高的离心载荷、热交变载荷、气动激振载荷以及高温燃气的腐蚀冲刷，其结构设计合理性直接决定了动力装置的推重比、热效率与服役寿命。

　　从实际应用场景来看，这类整体叶盘结构目前广泛应用于大涵道比涡扇发动机的高压压气机末段、低压涡轮段，以及小型涡喷、涡轴发动机的涡轮级，相比传统的叶片榫头连接轮盘的分体式结构，整体叶盘省去了榫头、榫槽的连接结构，大幅降低了轮盘边缘的应力集中点，同时减少了连接位置的气流泄漏损失，能让整级的气动效率提升8%到12%，结构重量降低15%到20%，对于对重量控制极其严苛的航空动力场景而言，这一结构优势直接决定了整机的性能上限。

　　在设计思路层面，该结构的建模过程完全遵循航空动力部件的正向设计逻辑，首先根据整机热力循环计算得到的级压比、流量参数确定叶型的中弧线分布，沿叶高方向采用变截面扭叶片设计，从叶根到叶顶的安装角、弦长、最大厚度位置均按照径向平衡方程做连续变化，保证不同叶高位置的气流攻角处于最优区间，避免在非设计工况下出现大面积气流分离。轮盘部分的型面采用等强度设计思路，从轮心到轮缘的厚度按照离心应力均匀分布的原则做渐变过渡，轮心位置的孔径尺寸匹配传动轴的安装配合公差，轮缘位置与叶片根部做一体化光滑过渡，完全消除传统榫接结构的接触应力与微动磨损风险。

　　从安装边界来看，该叶盘的轮心内孔采用圆柱面定心+端齿传扭的配合形式，内孔的尺寸公差带按照H7精度设计，与传动轴的配合过盈量控制在0.02到0.05毫米之间，既可以保证高速转动下的定心精度，又能避免过盈量过大导致轮心产生额外的装配应力。叶片部分的叶顶间隙与机匣内壁的预留值按照冷态0.8到1.2毫米设计，考虑到工作状态下轮盘的径向热伸长、离心伸长以及机匣的热变形，热态下的叶顶间隙可以稳定保持在0.3到0.5毫米，既不会出现叶顶刮蹭机匣的故障，又能将叶顶间隙的漏气损失控制在最低水平。

　　在功能特性层面，该结构的叶片表面做了符合气动要求的光滑过渡，叶身的型面粗糙度要求达到Ra0.8以下，减少气流附面层的摩擦阻力，叶片前缘采用小半径圆角设计，适应来流方向的小范围波动，降低攻角变化带来的流动损失。轮盘的前后端面均设计有平衡校正工艺凸台，在完成精加工后可以通过去除凸台材料的方式完成整盘的动平衡校正，平衡精度达到G1级以上，满足每分钟上万转的高转速运行要求，避免高速转动下产生过大的振动载荷传递到轴承与机匣结构。

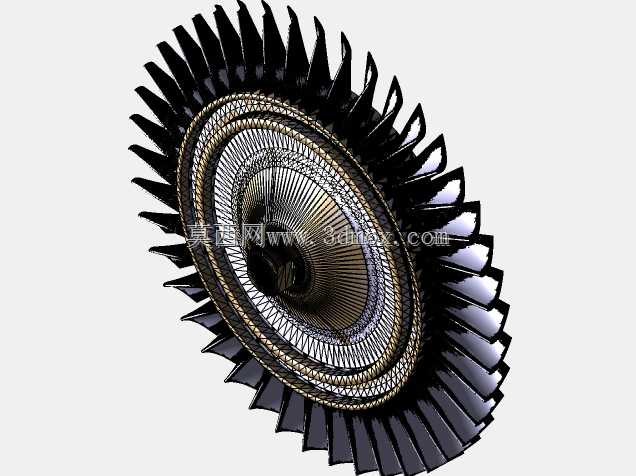

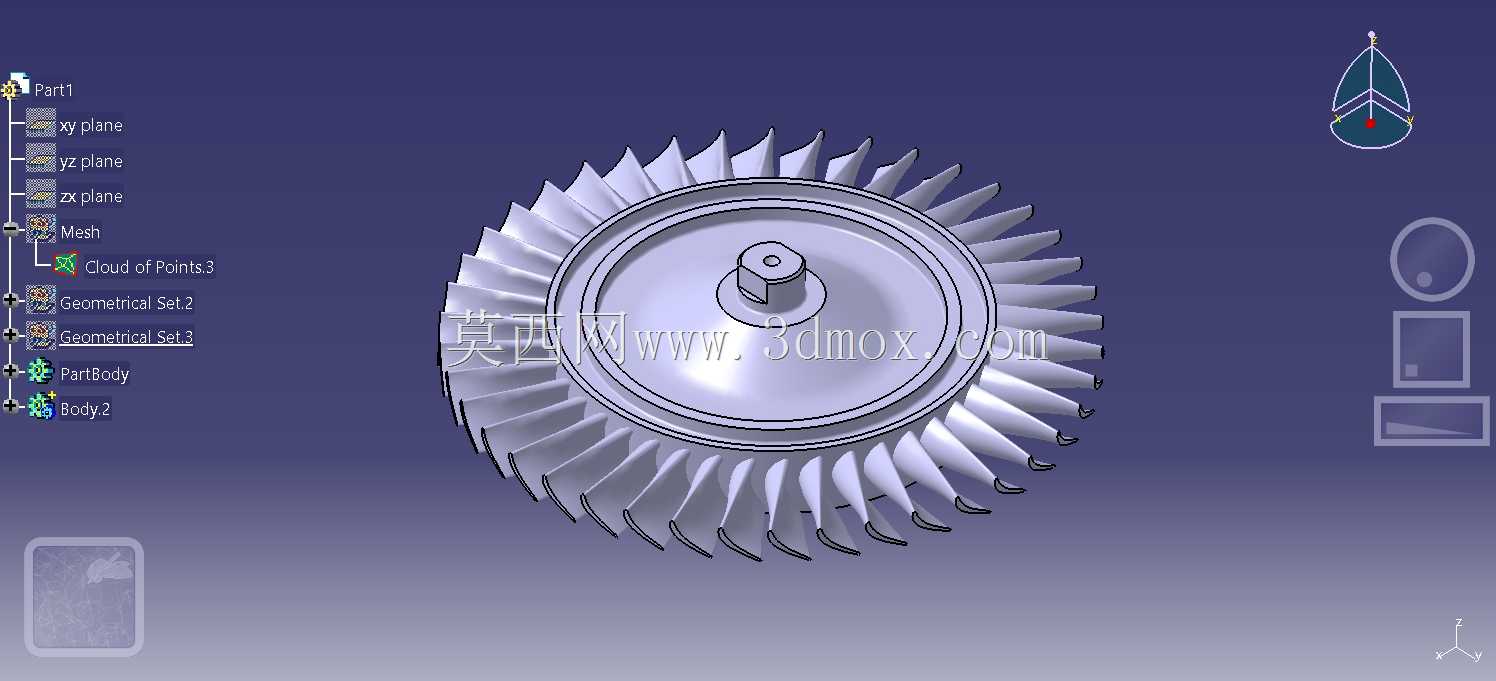

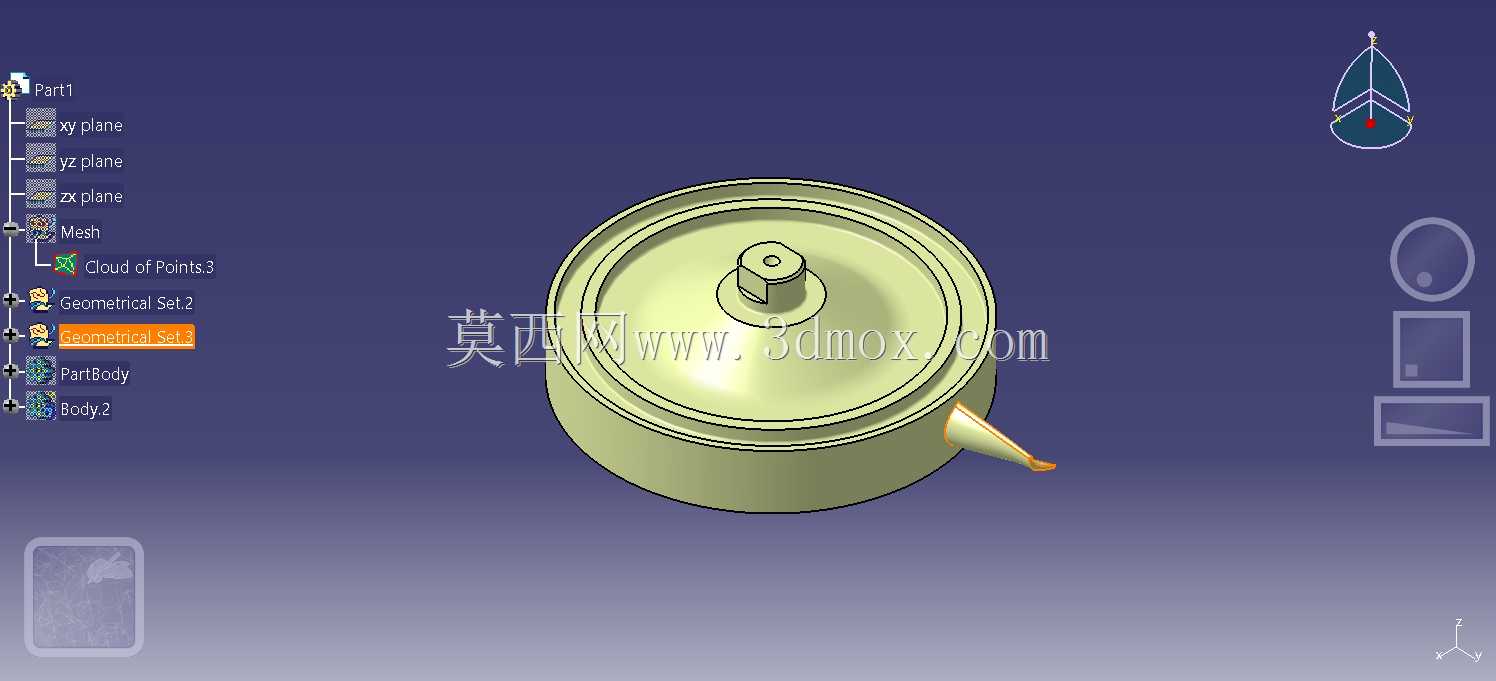

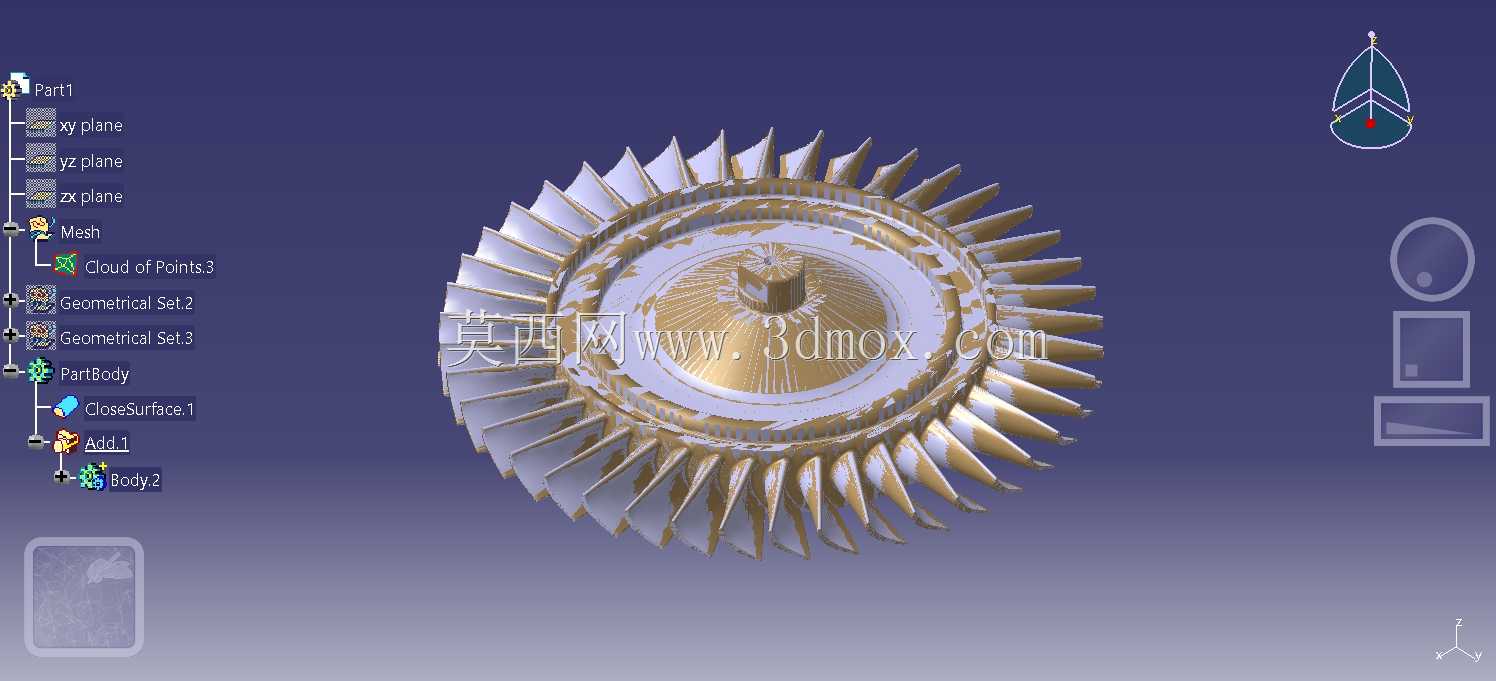

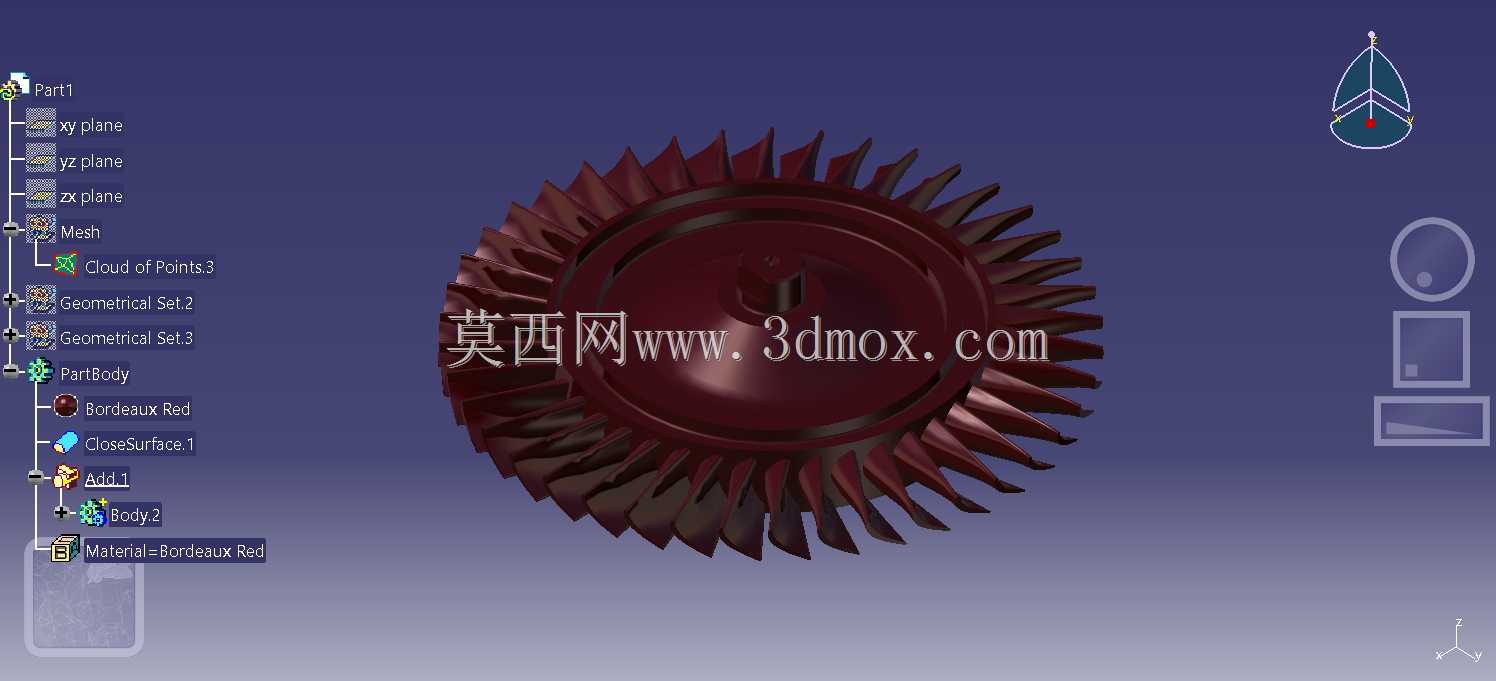

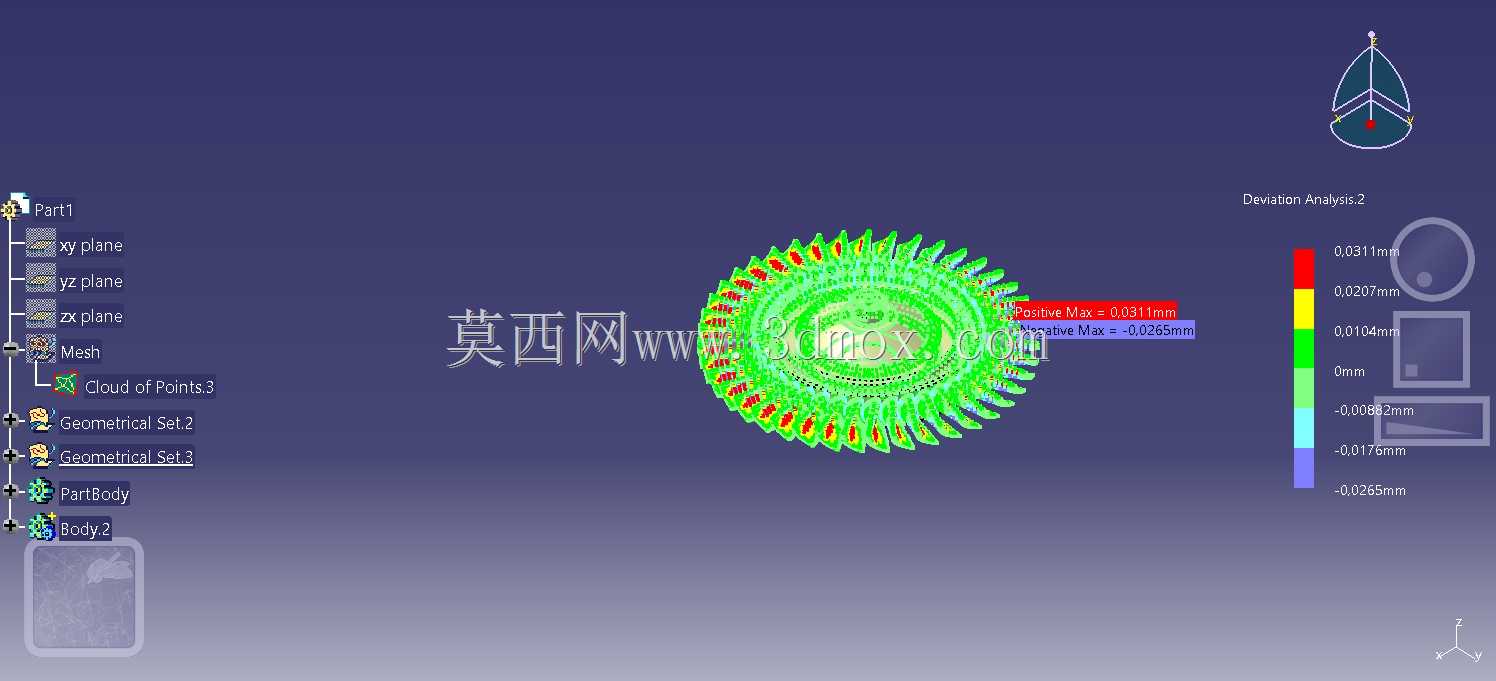

　　建模过程中对所有的过渡圆角均做了细化处理，叶片与轮盘连接的根部位置采用变半径圆角过渡，圆角半径从叶根的进气侧到排气侧按照应力分布做连续调整，将该位置的最大等效应力降低30%以上，避免在长期交变载荷作用下出现疲劳裂纹。整个结构的重量分布经过反复优化，在保证强度储备满足1.5倍额定转速下的应力要求前提下，尽可能去除轮盘非承载区域的材料，让整盘的转动惯量控制在设计要求范围内，保证发动机的加速响应速度满足工况快速变化的使用需求。

　　对于地面燃气轮机使用的同类型叶盘结构，还会在叶片表面预留热障涂层的喷涂厚度空间，建模时将叶型的名义尺寸向内偏移0.2到0.3毫米，保证喷涂热障涂层之后的叶型尺寸仍然符合气动设计要求，同时轮盘的轮缘位置会设计有冷却气流的通道孔，让压气机引出的低温冷却气流可以从轮盘内部流道流过，带走叶片与轮盘的部分热量，降低结构的实际工作温度，提升高温下的材料强度储备。
