传感器配套安装折弯金属固定钣金件

　　这款钣金结构件主要服务于工业传感检测场景下的元件固定需求，在自动化产线的工位检测、设备运行状态监测、位置信号反馈等环节中，承担传感器本体与设备机架之间的连接承载作用。日常工况下，这类钣金件需要适配不同安装基面的固定需求，既要保证传感器安装后检测方向的精准度，也要抵消设备运行过程中产生的小幅振动，避免检测信号出现偏移或误触发。

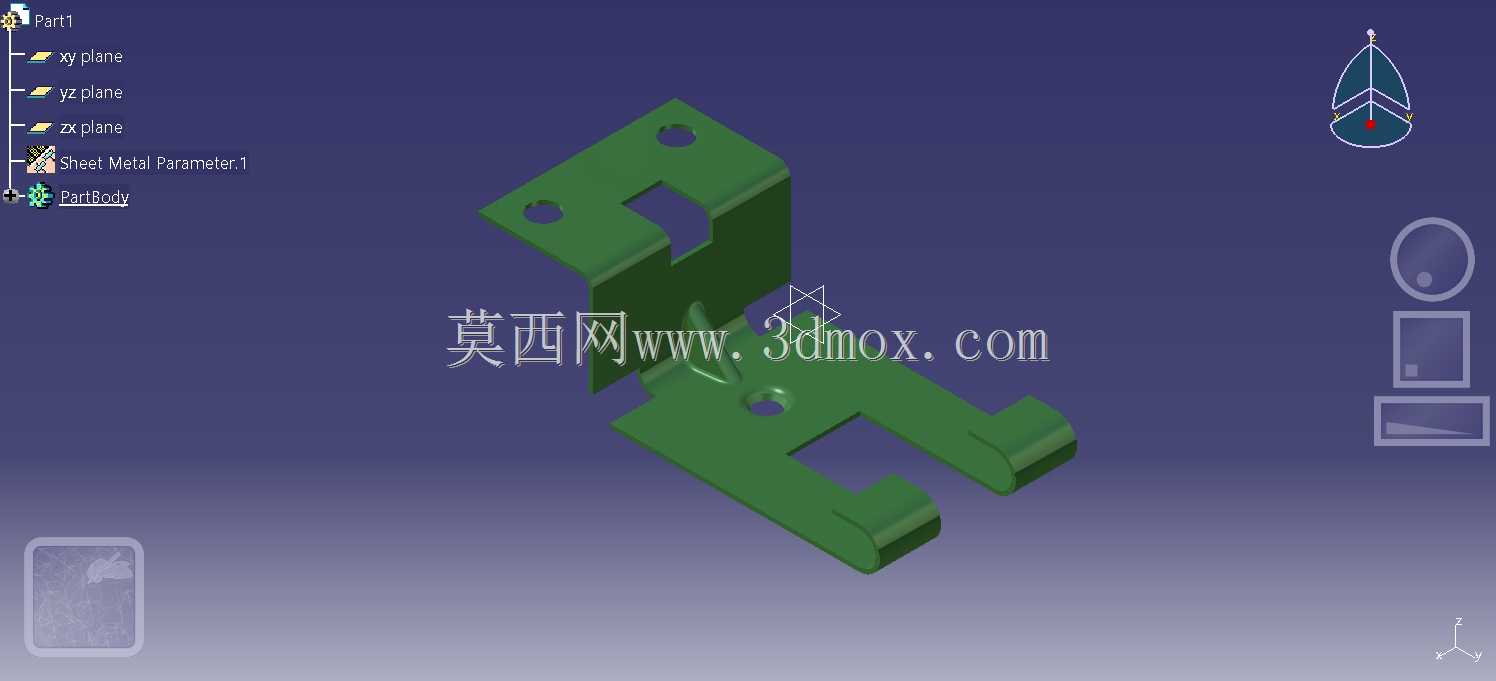

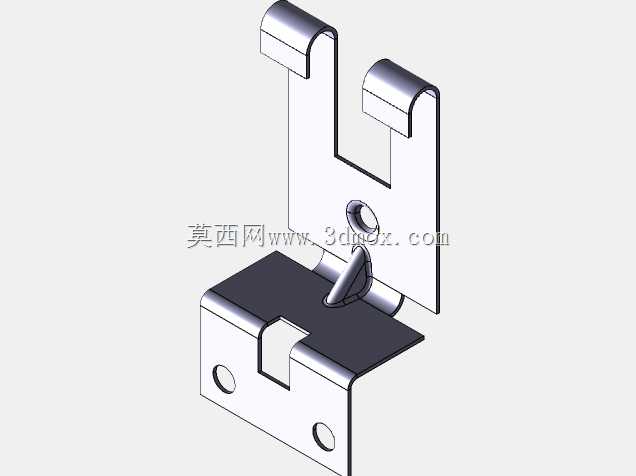

　　从结构功能来看，该零件采用一体化钣金折弯成型工艺，主体为带多组安装孔的平板基底，一侧延伸出带避让缺口的折弯立壁，另一侧延伸出两组带卷边的卡接支脚。基底上的两个通孔用于将整个钣金件锁紧在设备安装面，孔位间距经过公差匹配，可适配常规M3-M4规格的紧固螺丝，安装时无需额外扩孔或现场配钻；立壁上的方形缺口是为传感器走线预留的过线空间，避免线材在折弯处被挤压磨损，同时立壁本身可作为传感器安装的侧向定位基准，装配时只需将传感器侧边贴紧立壁端面，即可快速保证检测方向与安装面的垂直度，减少现场调试的校准时间。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯内角均匹配常规钣金折弯模具的R角参数，没有出现过小内角导致的折弯开裂风险，也没有过大圆角带来的定位精度偏差。零件上的所有孔位均采用冲压一次成型，孔边无毛刺残留，避免装配时刮伤操作人员或损坏传感器线材。支脚末端的卷边结构一方面是为了消除钣金剪切后的锐边，提升装配操作的安全性，另一方面卷边形成的加强筋结构可以提升支脚的结构强度，在卡接传感器侧边时不会因为长期受力出现变形松脱。

　　安装边界方面，该钣金件整体厚度适配常规1.2-1.5mm的冷轧钢板或镀锌钢板材料，成型后整体占用的安装空间较小，平板基底的长宽尺寸控制在小型传感器的适配范围内，不会在紧凑的设备安装空间内与其他管线、结构件产生干涉。折弯立壁的高度经过匹配计算，刚好可以承托常用的方形接近开关、光电传感器的壳体侧边，不会遮挡传感器的检测端面，也不会因为高度不足导致传感器固定不稳。两组卡接支脚的间距与对应传感器壳体的安装槽宽度匹配，卡入后可形成预固定效果，装配时可以先将传感器卡入支脚定位，再锁紧传感器自身的固定螺丝，大幅提升现场装配的效率，无需操作人员全程手扶传感器对位。

　　在实际使用场景中，这类钣金固定件往往需要面对设备周边的油污、少量切削液飞溅的工况，因此成型后可根据使用需求做镀锌或喷塑表面处理，基础的冷轧板材质也能满足多数常规室内工业场景的防锈需求。结构上没有多余的冗余设计，所有结构特征都服务于安装固定、定位、走线防护的实际功能，没有为了外观增加不必要的曲面或异形结构，既控制了加工成本，也降低了批量加工时的品控难度。零件的折弯公差控制在常规钣金加工的IT12级精度范围内，完全可以满足传感器安装的位置精度要求，不需要后续额外的机加工修正，适合批量冲压生产配套。
