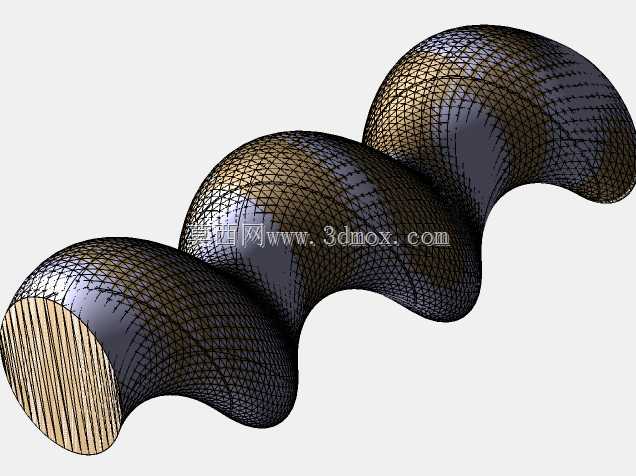

GSD多重截面连续波浪曲面结构

　　做了十几年机械结构设计，碰到过不少需要做连续异形曲面的场景，这次的多重截面曲面结构，最早是在做传感器外封装曲面适配的时候接触到的，当时要给一款贴附式检测传感器做适配安装的曲面过渡结构，要求曲面能顺着被测曲面的曲率连续变化，不能有硬折角，不然贴附的时候会出现间隙，影响检测精度。

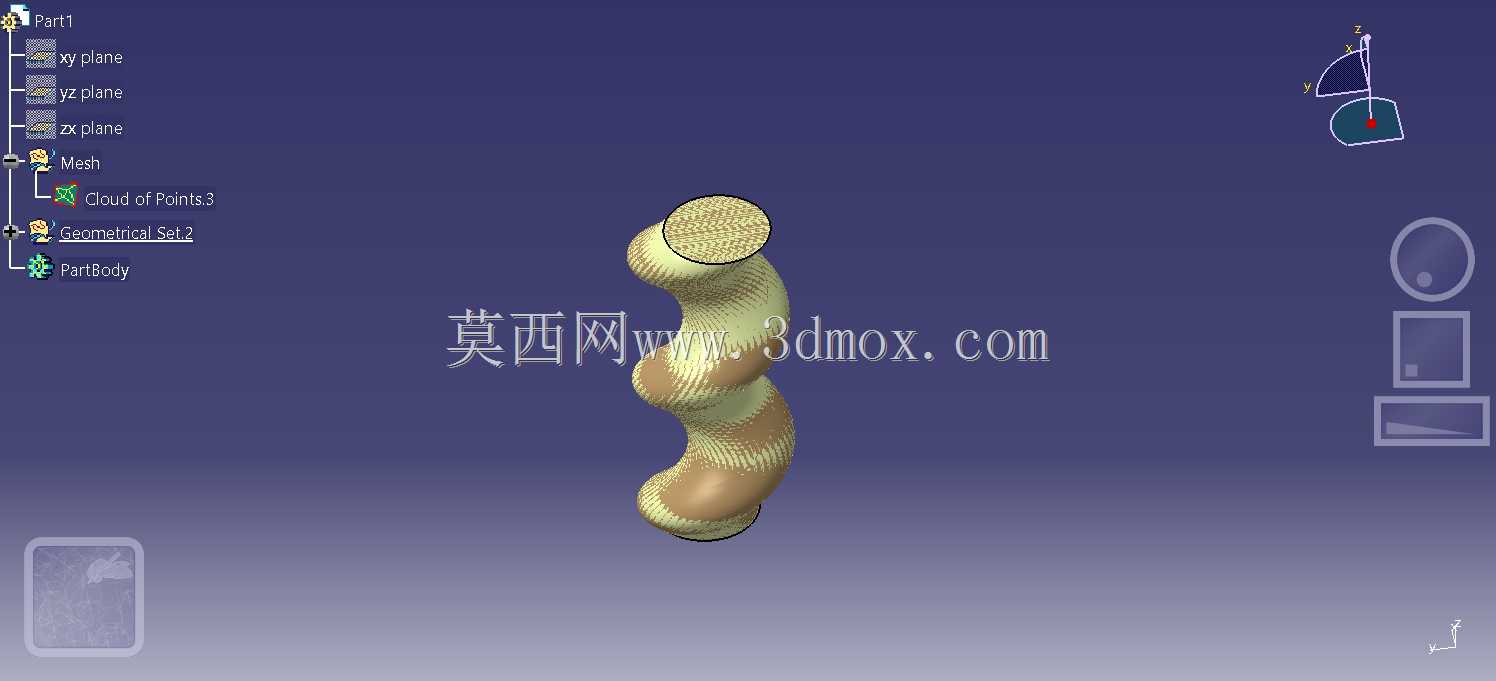

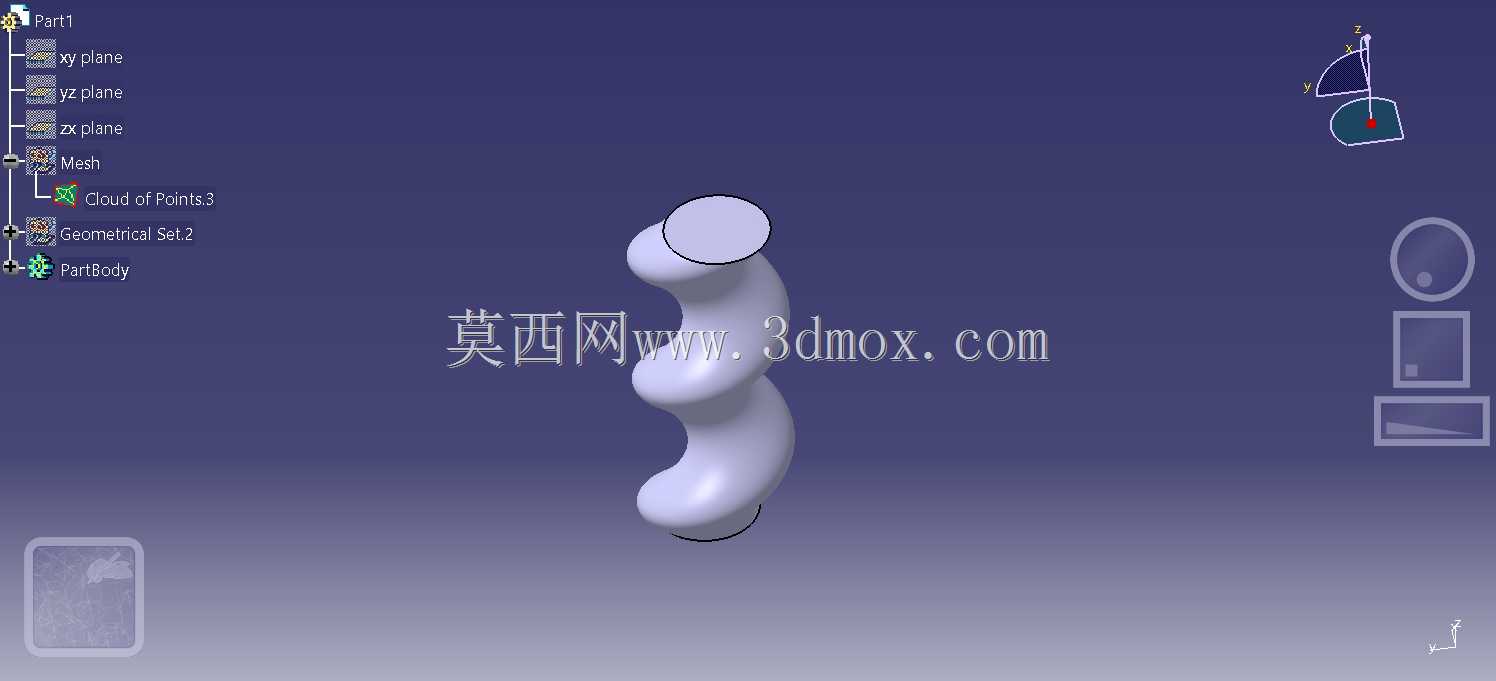

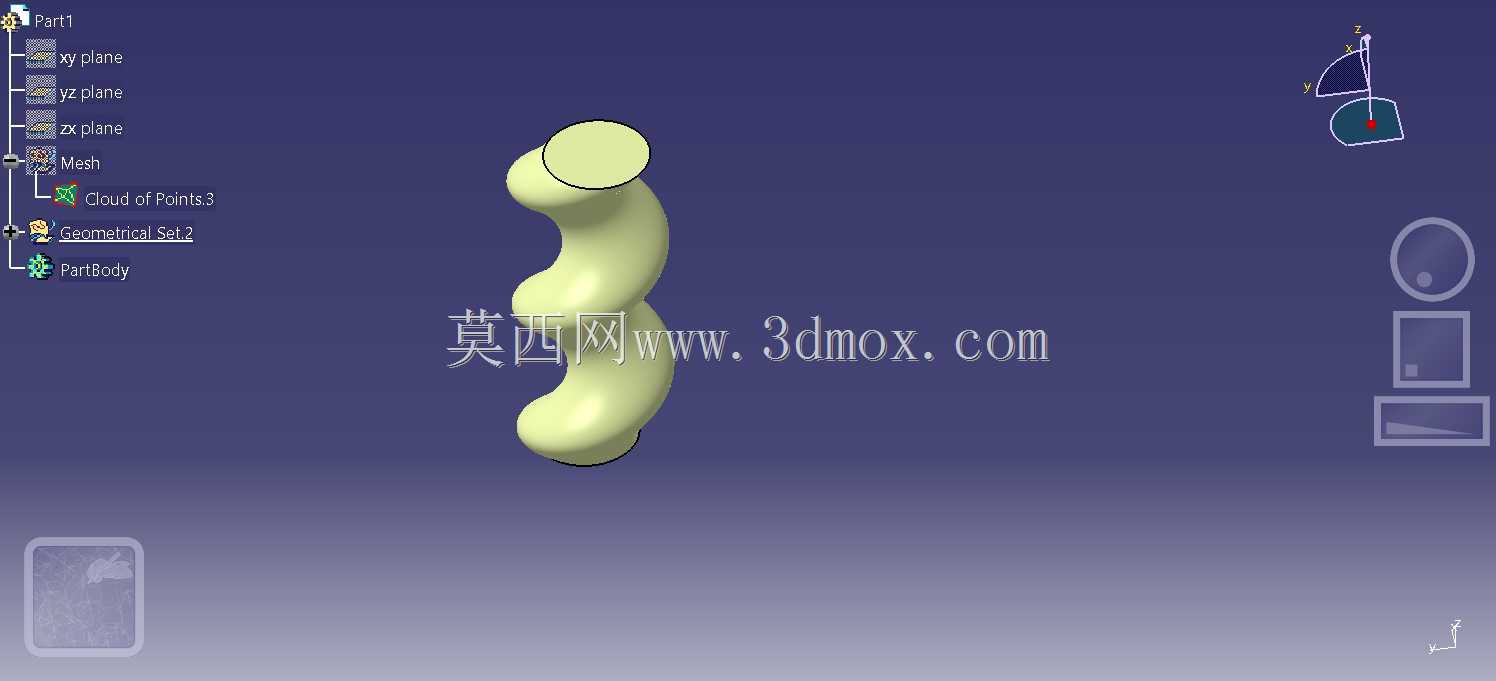

　　这个曲面的核心逻辑是用多组不同截面轮廓沿着引导线扫掠生成，做的时候最先要确定的是引导线的曲率走向，不能出现曲率突变的拐点，不然生成的曲面会出现褶皱，实际加工的时候不管是用CNC铣削还是3D打印，都会出现表面不连续的问题，后续做表面处理的时候也容易积料。截面轮廓的选取要顺着引导线的法向放置，每个截面的轮廓形状要做渐变过渡，不能相邻两个截面的轮廓差异太大，不然曲面会出现局部扭曲，实际用的时候如果是作为流体通道的话，扭曲位置会产生紊流，影响介质流动的稳定性；如果是作为外观覆盖件的话，光影反射会出现断层，影响外观质感。

　　从安装边界来看，这个曲面的起始端面是平面截切的圆形端面，这个端面是安装基准面，加工的时候要保证这个端面的平面度，和安装基座贴合的时候不能有缝隙，端面的直径尺寸要和对接的基座接口尺寸匹配，公差控制在IT7级就足够满足大部分场景的安装需求，如果是用于密封场景的话，端面还要做密封槽的预留，不过这个基础模型里没有做密封结构，后续可以根据实际使用场景在端面上追加特征。整个曲面的长度方向尺寸要根据实际安装空间调整，做参数化建模的时候要把引导线的长度、每个截面的轮廓尺寸、截面之间的间距都设为可驱动参数，后续调整的时候只需要修改参数就能重新生成曲面，不用重新画草图，能节省不少改型的时间。

　　实际应用里，这类连续多重截面曲面的使用场景比想象中广，除了之前提到的传感器封装曲面，在流体输送的异形通道、产品外观的流线型覆盖件、柔性工装的贴合支撑面这些场景里都能用到。比如做流体通道的时候，这种连续渐变的曲面能减少介质流动的阻力，比直角转弯的通道压损小很多，在一些对流量稳定性要求高的检测设备里，这种曲面通道能有效减少流量波动带来的检测误差。做柔性工装支撑面的时候，曲面要和被支撑工件的表面完全贴合，每个截面的轮廓都要和对应位置的工件截面匹配，支撑的时候才能保证受力均匀，不会把薄壁工件顶变形。

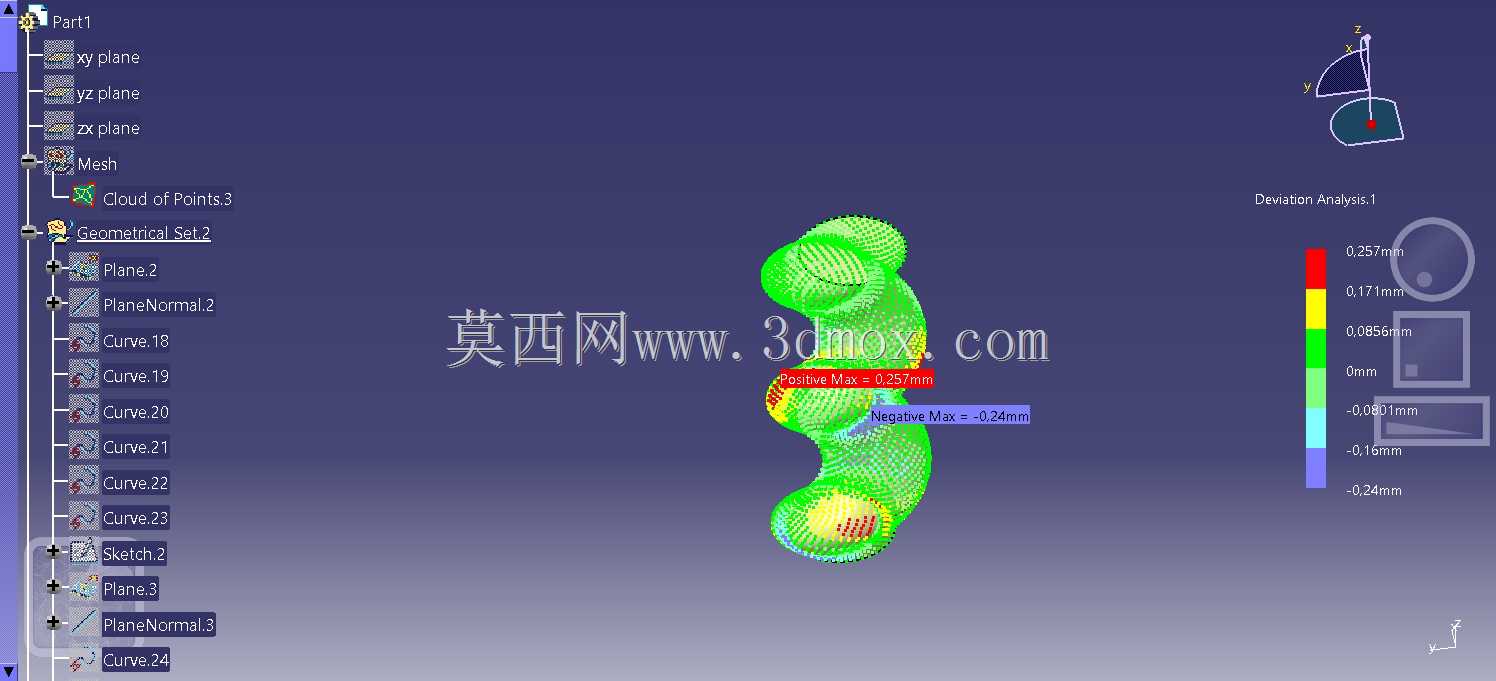

　　设计的时候要注意曲面的连续性要求，一般G1连续就能满足大部分结构件的需求，如果是做外观件或者光学反射面的话，要做到G2连续，也就是曲率连续，这样表面的光影过渡才会自然，不会出现明显的棱线。做曲面质量检查的时候，要用曲率梳分析工具看每个截面的曲率变化，还要用反射线分析看整个曲面的光影走向，要是反射线出现断裂或者尖角，就说明对应位置的曲面有问题，需要调整相邻截面的轮廓形状或者引导线的曲率。另外还要考虑壁厚的均匀性，如果是做薄壁壳体类的零件，曲面偏移之后不能出现壁厚突变，不然注塑的时候会出现缩痕，3D打印的时候也容易出现局部填充不足的问题，所以做曲面的时候就要提前考虑后续偏移壁厚的可行性，不要做曲率半径太小的局部特征，偏移的时候会出现自交。

　　还有安装的时候，这个曲面结构如果是作为外露部件，要考虑和周边零件的间隙，整个曲面的最大外轮廓尺寸要控制在安装空间的边界以内，运动场景下使用的话还要预留足够的运动间隙，避免和周边零件发生干涉。之前做过一个类似的曲面护罩，就是因为没算好运动时候的最大外轮廓，设备运行的时候护罩和旁边的管线刮蹭，磨破了管线外层的绝缘层，后来重新调整了引导线的曲率，把外轮廓收了2mm才解决问题。这类曲面的建模逻辑其实不难，难的是结合实际使用场景调整参数，让生成的曲面既能满足功能需求，又能满足加工、安装的工艺要求，不是光把形状画出来就行，每一个截面的形状、引导线的曲率，都要对应实际使用里的受力、流动、贴合这些需求，不然建出来的模型只是个好看的曲面，没法用到实际设备里。
