带法兰连接90度弯管结构设计

　　在化工流体输送、市政给排水、暖通空调管路以及工业制程物料传输的现场，90度弯向的管路转向件是管路排布里绕不开的核心部件，这款带双侧法兰的弯管结构，就是针对需要刚性密封、定期拆装维护的管路场景设计的转向连接件。从实际安装场景来看，这类弯管常布置在管路走向需要垂直转向的节点，比如设备进出口与主管道的衔接段、楼层间立管与水平管的转接位置，或是车间内管路绕开设备、梁柱结构的避让段，相比焊接式弯头，法兰连接的结构不需要现场动火焊接，安装时只需要对齐两端法兰的螺栓孔，穿入螺栓配合密封垫片压紧即可完成固定，后期管路检修、设备拆解时也可以直接拆卸法兰螺栓分离管路，不会破坏相邻管段的结构。从结构设计的逻辑来看，这款弯管采用了等径弯曲的流道设计，

　　弯曲段的曲率半径经过优化，既不会因为曲率过小导致流体转向时局部阻力陡增，造成管内压力损失过大、输送能耗升高的问题，也不会因为曲率过大导致弯管整体占用的安装空间过多，挤占管路周边的设备检修通道。两端的法兰盘采用标准凸面法兰结构，法兰端面上均匀分布的螺栓孔位置度严格匹配对应压力等级的管路法兰标准，安装时不需要额外扩孔或者调整管段位置就能完成对位，法兰密封面的平面度控制在合理公差范围内，配合石棉橡胶垫或者金属缠绕垫片使用时，可以在额定工作压力下实现无泄漏密封。弯管的管壁厚度根据常用的管路输送压力等级做了匹配设计，弯曲段的壁厚做了均匀性控制，避免弯制过程中出现外侧管壁拉薄、内侧管壁堆料褶皱的问题，保证整个弯管段的承压能力一致，

　　不会在长期带压运行过程中出现局部应力集中导致的破损泄漏。从安装边界尺寸来看，两端法兰的端面到弯管弯曲中心的距离经过精准核算，安装时两端法兰分别对接上游和下游的直管段法兰，弯管的外轮廓不会超出管路排布的预留空间，法兰螺栓孔的分布圆直径、法兰盘外径都和同通径的标准法兰保持一致，不需要单独定制配套的法兰连接件，现场安装时可以直接和现有标准管路配件匹配。在实际使用过程中，这类弯管可以输送常温状态下的清水、压缩空气，也可以适配一定温度范围内的化工流体、蒸汽介质，流道内壁做了平滑过渡处理，没有突兀的台阶或者棱角，流体经过弯管时不会形成明显的涡流区，减少流体对管壁的冲蚀磨损，也能降低管路运行时的流体振动和噪音。建模过程中，

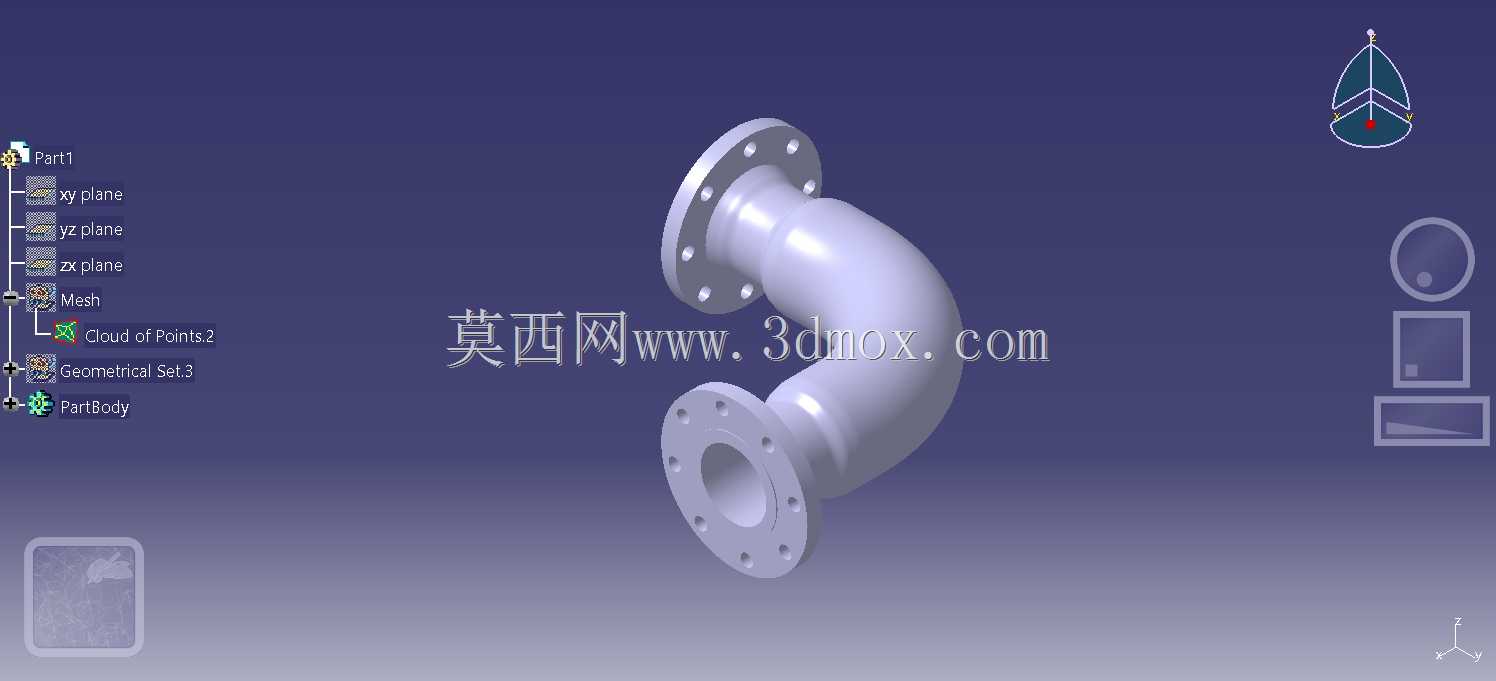

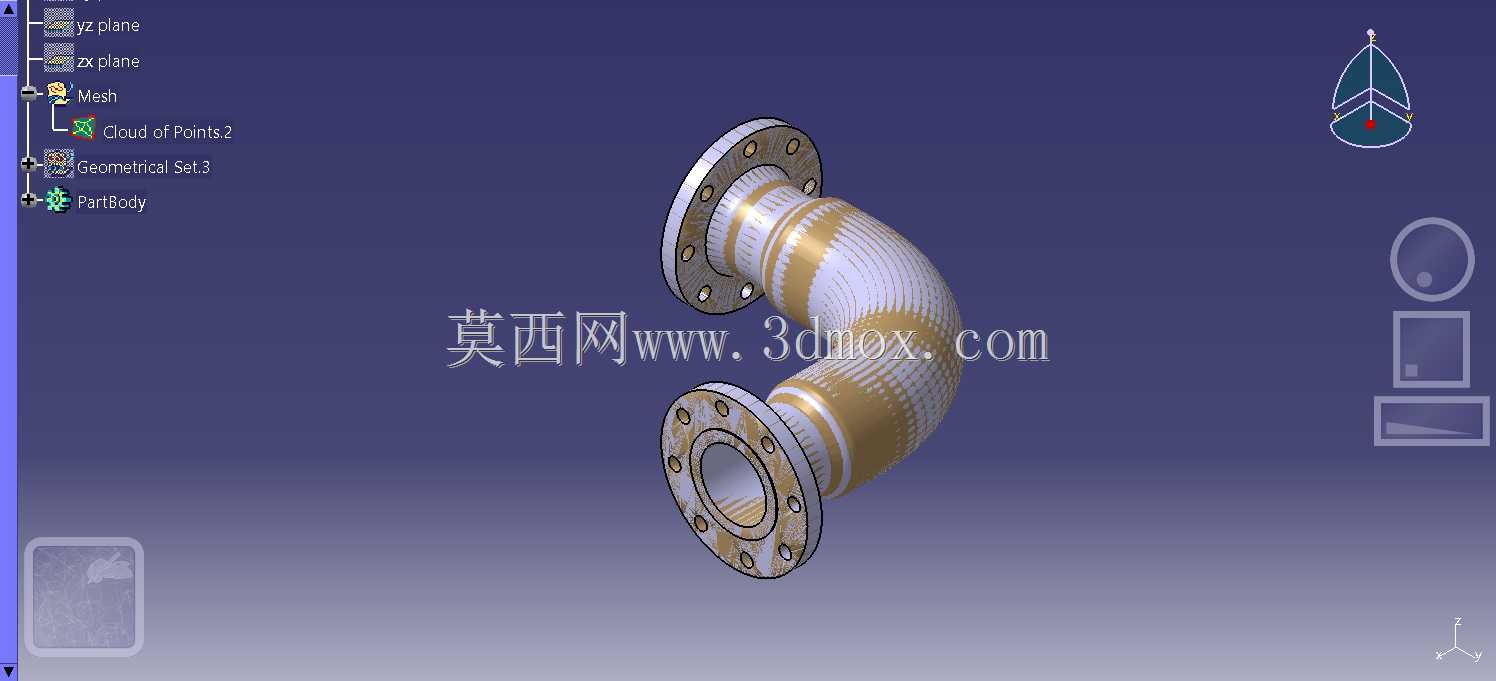

　　弯曲段的曲面采用连续曲率过渡构建，保证曲面的光顺性，两端法兰和弯管主体的衔接位置做了圆角过渡处理，减少焊接或者成型过程中的应力集中点，法兰盘上的螺栓孔采用圆周阵列方式生成，保证每个孔的位置精度一致，整个模型的结构完全按照实际加工成型的工艺逻辑构建，没有出现不符合生产实际的悬空结构或者干涉特征，可以直接用于管路排布的干涉检查、安装模拟，也可以作为后续有限元承压分析、流体阻力仿真的基础模型使用。在管路系统设计阶段，这类标准化的弯管模型可以直接调用到装配体中，提前核算管路走向的空间占用，核对和周边设备、桥架、建筑结构的安全距离，避免现场安装时出现管路碰撞、安装空间不足的问题，减少现场施工的返工量。
