洗发水瓶体成型模具分件结构设计

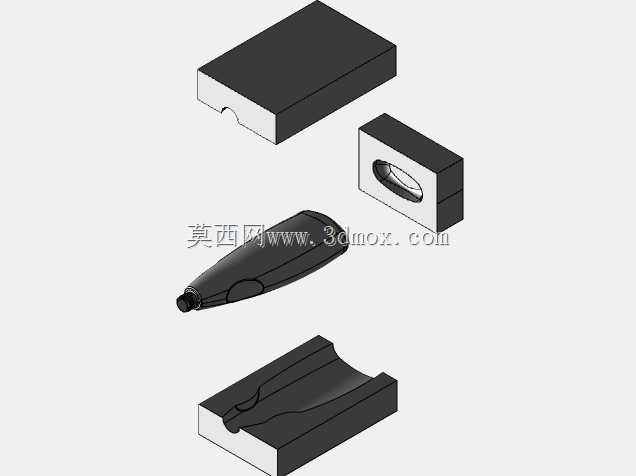

　　这套分件结构对应的是日常洗护类包装容器的注塑成型工装核心部件，主要面向日化产品包装生产线的瓶胚成型工序，适配主流卧式注塑机的装模规格，可直接安装在标准模架内完成洗发水瓶类带曲面流线型外观的塑胶件注塑生产。从结构拆分来看，整套成型零件分为四个独立镶件与一个成型芯体，分别对应瓶身外侧的不同分型面，这种拆分逻辑完全是为了规避瓶身侧面的内凹弧线在脱模时的结构干涉——日常见到的洗发水瓶为了握持舒适，会在瓶身两侧设计贴合手掌弧度的内凹曲面，这类曲面如果采用整体式凹模结构，开模时塑胶件会被凹模侧壁勾住无法顺利顶出，因此将凹模拆分为三个独立的侧向滑块镶件，开模时三个滑块会沿着各自的导滑槽向外侧同步滑移，完全脱离瓶身的外轮廓面后，再由中心的顶出机构将成型好的瓶体从型芯上推出，整个动作逻辑经过干涉校验，各镶件的滑移行程预留了1.2倍的安全余量，不会出现开模过程中镶件碰撞的问题。

　　从实际生产场景来看，这类模具镶件的材质通常选用预硬塑胶模具钢，成型面经过镜面抛光处理，表面粗糙度达到Ra0.8以下，能够保证注塑完成的瓶身外表面无合模线毛刺、无流痕，满足日化产品包装的外观要求。各镶件的安装定位采用锥面配合结构，合模时镶件的贴合面会通过0.5度的斜度自动锁紧，避免注塑过程中因为射胶压力过大导致镶件移位，出现瓶身壁厚不均的问题。中心的型芯部分对应瓶体的内部型腔，其外形完全匹配洗发水瓶的内部容纳空间，壁厚设计按照日化包装的通用标准设置为均匀1.2mm，既能够保证瓶体的结构强度，在灌装、运输过程中不会因为挤压出现变形，也能控制塑胶原料的用量，降低单件产品的材料成本。

　　在安装边界上，整套成型镶件的外形尺寸适配250吨级标准注塑机的拉杆间距，模架选用标准龙记模架即可完成装配，不需要额外定制非标模架，能够大幅降低模具的制造成本与交付周期。冷却水路的布置在各镶件内部采用随形设计，距离成型面的距离保持在15mm左右，水路直径8mm，能够保证注塑过程中模温均匀控制在60摄氏度上下，避免瓶体因为冷却不均出现收缩变形、表面缩痕等缺陷。侧向滑块的驱动采用斜导柱结构，斜导柱的倾斜角度设置为18度，这个角度是经过受力计算得出的最优值，既能够保证足够的抽芯力，也能控制斜导柱的长度，避免开模行程过长影响生产效率。

　　从功能特性来看，这套分模结构除了能够成型常规的光滑曲面瓶身，还预留了标识位的安装槽，可以根据不同产品的需求更换标识镶块，不需要重新加工整套模具，就能适配不同品牌、不同规格的洗发水瓶生产需求，大幅提升了模具的通用性，适合中小批量多品种的日化包装生产场景。各镶件的连接部位都设计了耐磨片，采用高硬度铜合金材质，能够承受长时间开合模的摩擦损耗，延长模具的整体使用寿命，日常维护时只需要定期更换耐磨片、加注润滑脂即可，不需要对主体镶件进行修复，降低了生产过程中的维护成本。顶出机构采用顶块与顶杆结合的方式，顶块布置在瓶体底部的边缘位置，顶出力均匀分布，不会在瓶体表面留下明显的顶出痕迹，保证产品外观的完整性。整个结构的排气槽设计在各镶件的贴合面处，深度0.02mm，既能够顺利排出注塑过程中型腔内的空气，避免产品出现烧焦、气泡等缺陷，也不会出现溢料飞边的问题，减少后续去飞边的人工工序。
