传感器配套冲击组件结构设计

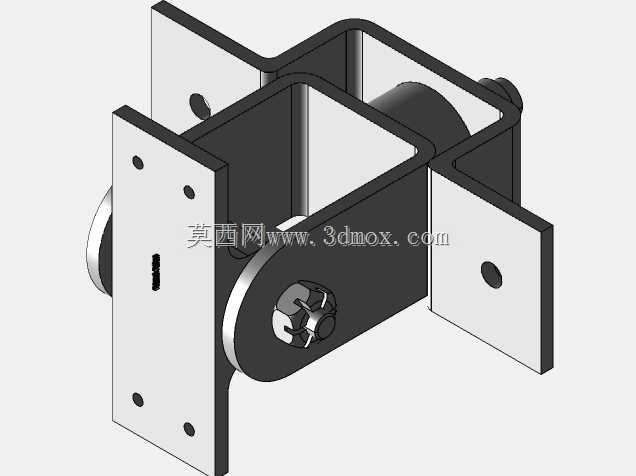

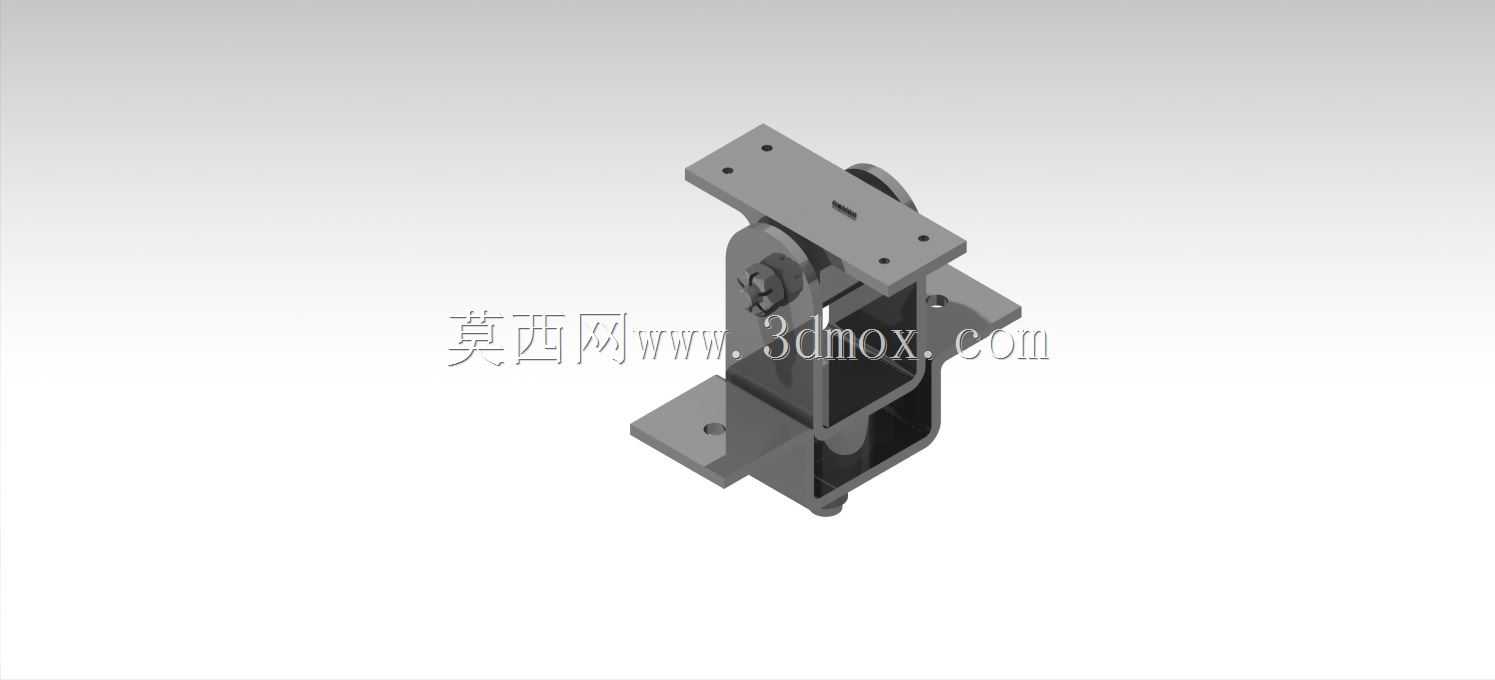

　　在工业传感检测场景中，这类冲击组件常配套力值、振动类传感器使用，多部署在自动化产线的工件到位检测、冲击载荷测试工位，也会集成在小型试验设备的加载端，承担冲击动作的传导、限位以及传感器安装承载的作用，避免传感器直接承受刚性冲击造成的芯体损坏，同时保证冲击动作的传递精度满足检测要求。从结构设计逻辑来看，整个组件采用分层式布局，上部的双安装板预留了多组沉头安装孔，可适配不同规格的传感器固定需求，孔位间距按照常用工业传感器的安装基准做了通用化设计，不需要额外加工转接板就能完成传感器的快速装配。中部的铰接结构做了间隙配合优化，销轴部位预留了润滑脂存储槽，长期往复冲击动作下不会出现卡滞，铰接副的两侧加装了限位挡边，能限制摆动角度在设计阈值内，

　　避免超程造成传感器检测数据失真或者结构件变形。下部的L型固定底座是整个组件的安装基准，底座上的长圆孔设计可以适配安装面的孔位误差，现场装配时能在一定范围内调整组件的整体位置，抵消机架加工带来的累计公差，不需要对安装面做二次修配。组件的整体外形做了棱角倒钝处理，所有外露的边都做了R2左右的圆角，避免装配调试过程中划伤操作人员，同时也能减少应力集中，在长期承受交变冲击载荷的工况下，不会在棱角位置出现疲劳裂纹。从安装边界来看，组件的上部安装面距离底座安装面的垂直高度控制在常规传感检测工位的通用尺寸范围内，横向的最大外廓尺寸不会超出小型安装支架的承载范围，不管是安装在铝型材机架上还是钢板焊接的工位支架上，都不会和周边的送料机构、

　　检测探头产生运动干涉。设计过程中特意将受力传递路径做了直线化优化，冲击载荷从上部作用点经过铰接结构直接传导到底座安装面，传感器的安装位置正好处于载荷传递路径的旁侧，只采集设定方向的冲击载荷数值，不会受到侧向分力的干扰，能有效提升检测数据的稳定性。组件的各个零件都采用了等强度设计思路，支架类零件的壁厚根据受力仿真结果做了减薄优化，非受力部位的材料做了去除处理，在保证整体结构刚性满足1.5倍额定冲击载荷的前提下，尽可能降低组件自身重量，减少冲击动作的惯性对检测精度的影响。铰接部位的销轴采用了可拆卸设计，现场维护时不需要拆解整个组件就能快速更换磨损的销轴和衬套，降低设备运维的时间成本。上部安装板的下方预留了走线空间，

　　传感器的线缆可以顺着支架的侧边走线槽布置，不会在组件摆动过程中被挤压或者拉扯，避免线缆损坏造成的信号中断。这类组件在实际使用中，不需要额外加装防护结构，本身的结构设计就已经考虑了车间内的粉尘、切削液飞溅场景，铰接部位的间隙配合公差能允许少量粉尘进入而不影响正常动作，日常运维只需要定期加注润滑脂就能满足长期使用要求。在做三维建模过程中，所有配合面的公差都按照中等精度装配要求设定，安装孔的位置度公差控制在0.1mm以内，既能保证加工的经济性，不需要高精度的加工设备就能完成零件制造，又能满足装配后的动作精度要求，不会因为加工误差导致组件动作卡滞或者传感器安装偏斜。
