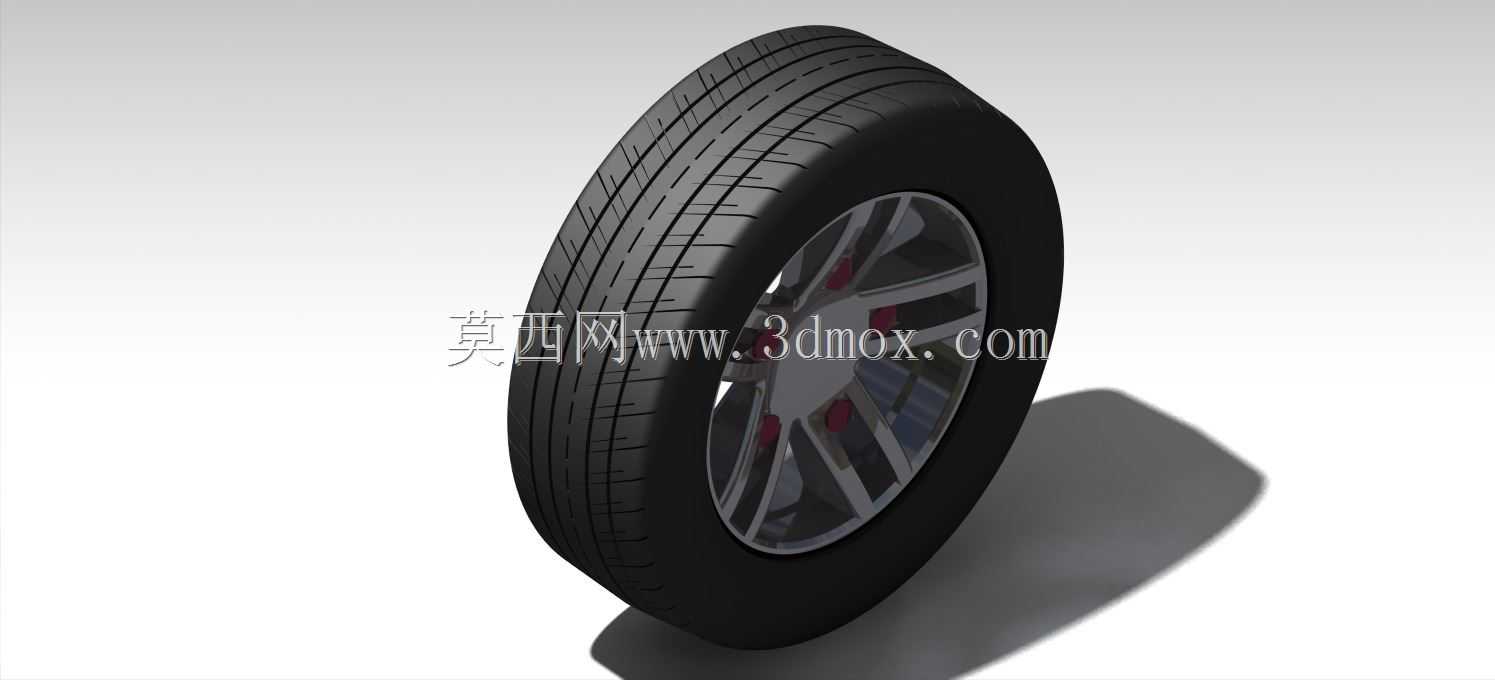

乘用车轮胎轮毂组合装配结构

　　这套车轮装配结构的设计，首先要匹配乘用车日常行驶的全场景工况，覆盖城市铺装路面通勤、高速长距离行驶、轻度非铺装路面通行的使用需求，作为车辆与地面直接接触的唯一部件，其结构合理性直接决定行驶安全性、操控稳定性与乘坐舒适性。设计初期先明确安装边界，轮毂的中心孔定位尺寸、螺栓孔分布圆直径完全对应主流乘用车转向节的安装接口，轮辐的造型在满足视觉协调性的同时，重点做了受力路径的优化，每根轮辐的截面从螺栓安装位到轮辋衔接处做渐变过渡，避免应力集中导致的疲劳断裂，螺栓安装位预留了足够的沉台深度，保证轮毂螺栓锁紧后端面完全贴合，不会出现虚接松动的风险。轮胎部分的胎面花纹采用多沟槽纵向排布设计，主沟槽深度匹配常规家用车3-5万公里的磨损余量，

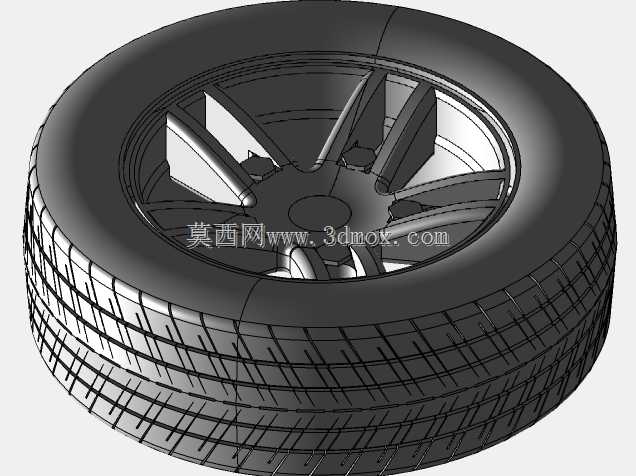

　　纵向沟槽负责高速行驶时的排水性能，降低雨天水滑风险，横向细碎花纹块则负责提升起步、制动时的抓地力，胎侧的厚度设计兼顾了缓冲性能与抗鼓包能力，在经过路面坑洼、减速带冲击时，胎侧可以通过适度形变吸收部分冲击力，避免硬冲击传递到悬架系统。建模过程中先完成轮辋的基础轮廓搭建，轮辋的胎圈座角度、凸缘尺寸严格匹配轮胎的安装配合公差，保证轮胎充气后胎圈与轮辋完全密封，不会出现漏气问题；之后搭建轮辐结构，在轮辐与轮辋的衔接位置做圆角过渡，避免焊接或者铸造过程中出现应力集中缺陷，螺栓孔的位置度公差控制在0.1mm以内，保证安装时车轮的动平衡初始精度。轮胎建模时先构建胎体的基础曲面，再在胎面区域投影花纹沟槽的轮廓，通过拉伸切除做出不同深度的花纹结构，

　　胎侧的曲面做自然的弧度过渡，还原真实轮胎的形变视觉效果，同时预留了轮胎气门嘴的安装位置，对应轮辋上的气门嘴过孔，保证充气功能的实现。从实际使用的角度看，这套结构的整体偏距设计匹配车辆的轮距参数，不会出现轮胎蹭翼子板或者蹭悬架摆臂的问题，轮胎的外径尺寸对应车辆的时速表校准范围，不会导致时速显示出现过大偏差，轮毂的中心孔设计适配不同车型的轴头尺寸，必要时可以加装中心孔套环保证同轴度。在结构验证层面，轮辐部分需要通过径向冲击试验、弯曲疲劳试验的校核，模拟车辆过坑、高速过弯时的受力状态，保证在额定载荷下不会出现结构失效；轮胎部分则需要校核接地压力分布，保证胎面接地时压力均匀，避免出现偏磨、异常磨损的问题，胎面的花纹块刚度做差异化设计，

　　降低行驶时的花纹噪音，提升NVH表现。装配逻辑上，轮胎通过胎圈卡接在轮辋的胎圈座上，充气后胎圈与轮辋紧密贴合实现密封，轮毂通过中心孔与轴头定位，再通过多颗轮毂螺栓锁紧在转向节或者后桥法兰上，安装时需要按照对角顺序锁紧螺栓，保证锁紧力均匀，避免轮毂安装面出现翘曲。整个结构的所有配合面都做了公差匹配，比如胎圈与轮辋的配合采用过盈配合，保证密封性能，螺栓孔与螺栓的配合采用间隙配合，方便安装对位，同时不会出现过大的安装间隙导致车轮抖动。
