CatiaV5环境搭建的深沟球滚动轴承结构

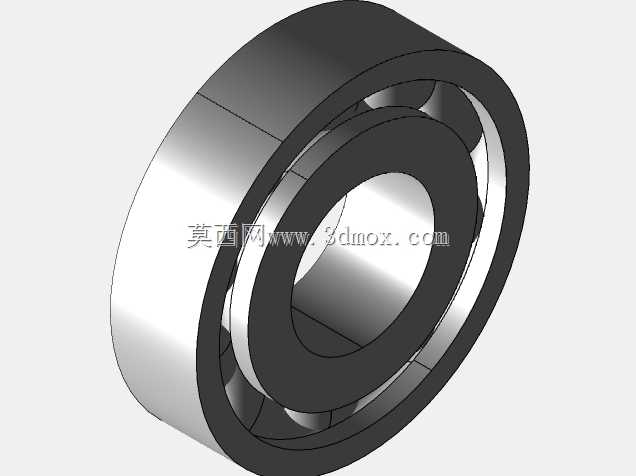

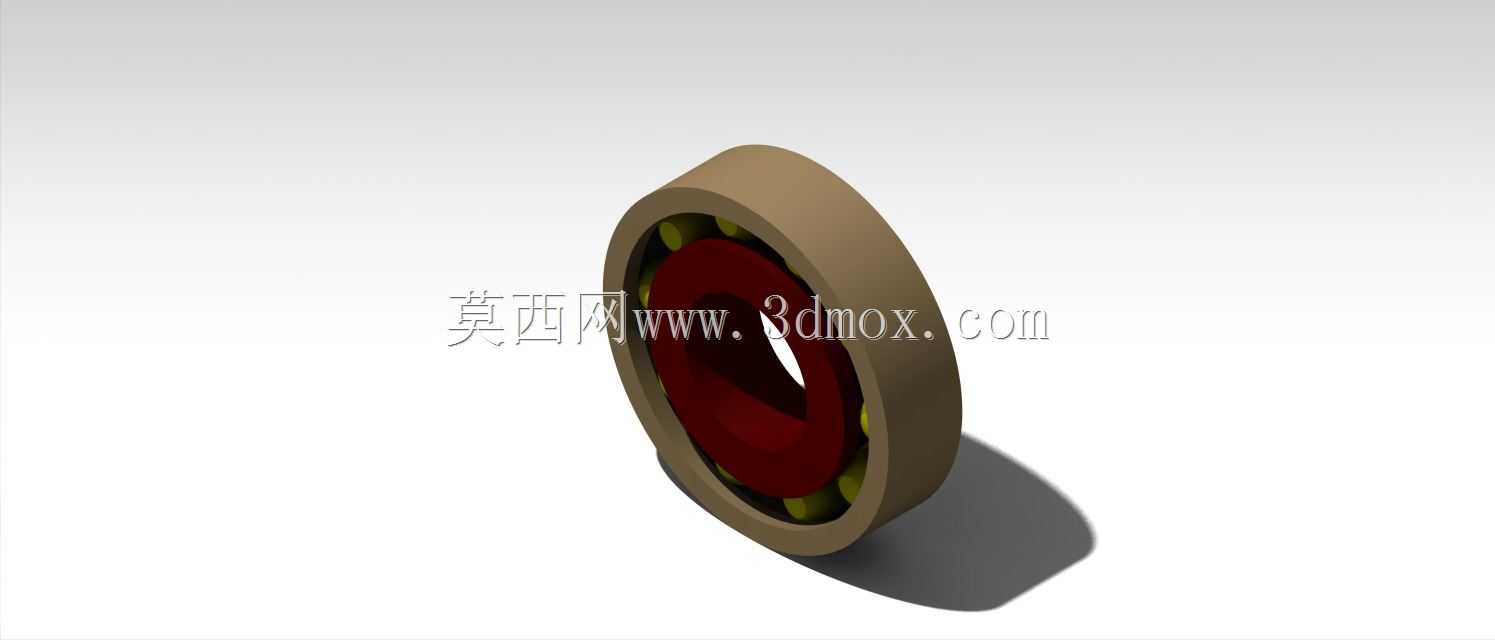

　　在常规旋转类设备的轴系设计环节，滚动轴承是绕不开的核心支撑部件，小到桌面级的小型试验台转轴，大到生产线输送辊道、中型传动设备的动力输出轴，只要存在连续回转运动的载荷传递需求，这类结构的选型与适配都是结构工程师需要反复校核的环节。本次搭建的这款轴承结构，采用深沟球式的滚动体排布逻辑，匹配对应的轴瓦配合结构，在建模阶段就同步考虑了实际装配中的配合公差预留，避免后续出工程图或者做装配仿真时出现干涉问题。

　　从实际应用场景来看，这类轴承主要承担径向载荷的传递，同时可以承受一定比例的双向轴向载荷，适合中等转速、载荷平稳的传动场景，比如小型输送带的从动辊支撑、实验室小型搅拌装置的转轴定位、普通民用机电产品的电机端盖支撑等场景，都能见到同结构轴承的应用。和滑动轴承相比，这类带滚动体的支撑结构启动摩擦阻力更小，运转过程中的润滑维护周期更长，对安装座的加工精度要求相对友好，不需要做高精度的轴瓦刮研工序，适合批量装配的通用设备使用。

　　设计思路上，建模时先确定轴承的内圈、外圈基准轮廓，内圈与转轴采用过盈配合的尺寸逻辑，外圈与安装座孔采用过渡配合，保证运转过程中不会出现内圈跟转、外圈蠕变的问题。滚动体采用均匀圆周排布，保持架的间隙预留充分考虑了润滑脂的存储空间，配合循环润滑的结构设计思路，运转时滚动体可以将润滑脂均匀带到内外圈的滚道接触面上，减少接触应力带来的磨损。轴瓦部分的结构设计，主要是考虑极端工况下的载荷缓冲，当设备出现瞬时过载冲击时，轴瓦可以分担一部分径向载荷，避免滚动体直接承受硬冲击出现点蚀、碎裂的问题，提升整套支撑结构的抗冲击能力。

　　外形尺寸与安装边界方面，建模时参照了常规轻系列深沟球轴承的尺寸比例，内圈孔径适配常用的标准圆轴直径段，外圈外径匹配标准轴承座的安装孔尺寸，轴承的宽度尺寸也符合通用安装位的预留空间，不需要对现有设备的安装结构做额外改造就能直接适配替换。安装时需要注意，内圈的轴向定位要靠轴肩实现，轴肩的高度不能超过内圈的挡边高度，方便后续的轴承拆卸维护；外圈的定位靠轴承端盖的止口实现，止口的压紧力要控制在合理范围，不能压得过紧导致轴承径向间隙变小，出现运转卡滞、温升过高的问题。

　　实际建模过程中，对滚道的曲率半径做了优化，滚道与滚动体的接触角控制在合理区间，既保证足够的接触面积降低接触应力，又不会因为接触面积过大导致摩擦阻力上升。滚动体的数量经过排布验证，保证相邻滚动体之间的保持架隔条有足够的结构强度，不会在高速运转时出现保持架断裂的问题。轴瓦与轴承外圈的配合面做了微小的间隙预留，允许轴承在受热膨胀时有微小的轴向窜动空间，避免热胀冷缩导致的轴承卡死问题。

　　在设备选型匹配时，需要先核算轴系的实际径向载荷、轴向载荷大小，以及设备的最高运转转速，确认这款轴承的额定动载荷、额定静载荷能覆盖实际工况的需求，同时要核对安装位的尺寸边界，确保轴承装入后不会和周边的密封件、端盖、传动轮等部件出现空间干涉。如果是用于有粉尘、水汽的工况，还需要在轴承两侧加装对应的密封结构，防止外界杂质进入滚道加速磨损，也避免内部的润滑脂泄漏污染周边的加工物料或者设备部件。

　　从结构设计的角度来说，这类标准支撑部件的三维建模，核心不是还原外形，而是要把实际装配、运维、工况适配的逻辑融入模型的尺寸细节里，比如倒角的大小、退刀槽的尺寸、挡边的高度这些细节，都要和实际加工、装配的要求匹配，这样建出来的模型才能直接用于后续的装配仿真、工程图输出，而不是只能做外观展示用的空模型。很多新手建模时容易忽略这些工程细节，建出来的轴承模型看着外形相似，实际导入装配体后要么出现干涉，要么不符合加工工艺要求，没法直接用于实际的设计项目，这也是结构建模和外观建模最核心的区别。
