Hypropa HP42型手动液压泵结构设计

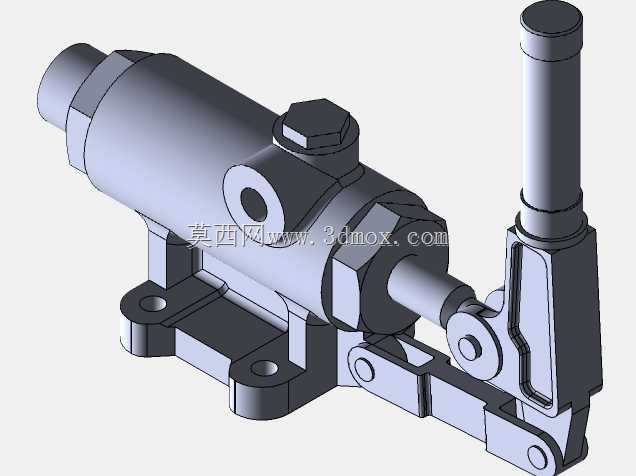

　　在无外接动力源的液压系统场景中，手动泵始终是应急操作、小流量高压供油的核心元件，这款Hypropa HP42手动泵的三维结构完整还原了实物的装配逻辑与功能细节，可直接用于液压系统选型校核、装配干涉验证以及教学演示场景。从实际应用场景来看，这类手动泵常配套于小型液压机具、工程机械应急回路、船舶甲板液压操作单元、实验室液压试验台，在断电、无外接液压动力的工况下，通过手动操作即可输出高压油液，驱动小型液压缸、液压夹具完成顶升、夹紧、换向等动作，也可作为主液压系统的应急补压元件，在系统失压时提供应急动力完成安全复位操作。

　　从功能特性来看，该泵采用杠杆式手动驱动结构，摇臂通过铰接连杆连接泵芯柱塞，操作时扳动摇臂即可带动柱塞在缸体内做往复运动，完成吸油与压油的工作循环。泵体集成了进出油口、溢流阀安装位、排气螺塞结构，无需额外外接过多阀组即可完成基础的泵油功能，底座采用双安装耳带通孔的结构设计，可通过螺栓直接固定在安装基座上，安装面做了铣平处理，保证装配后泵体的稳定性，避免操作过程中出现晃动。进出油口采用外螺纹连接结构，可直接对接标准液压油管，无需额外转换接头，降低现场装配的复杂度。顶部的六角螺塞为排气与注油结构，初次使用时可拧开螺塞完成泵腔排气，保证泵油过程无气阻，输出压力稳定。

　　从设计思路来看，整个结构优先考虑手动操作的力臂合理性，摇臂的铰接点位置经过力学校核，保证操作时的施力行程与输出压力匹配，普通操作人员单手即可完成操作，无需借助额外加力杆。泵体采用一体化锻坯加工的结构思路，减少了多余的拼接密封面，降低高压工况下的泄漏风险，柱塞与缸体的配合段做了公差优化，既保证柱塞往复运动的顺畅性，又能满足高压油腔的密封要求。连杆与摇臂、柱塞的连接均采用圆柱销铰接，铰接位置预留了润滑间隙，长期使用也不会出现卡滞问题，同时铰接销做了防脱设计，避免操作过程中销子脱出引发故障。

　　从外形尺寸与安装边界来看，该泵整体沿摇臂展开方向的最大长度适配小型液压站的安装空间，底座两个安装孔的孔距符合小型液压元件的通用安装规范，泵体主体的圆柱外径尺寸预留了足够的扳手操作空间，在拆装油管、调整溢流阀时不会与周边安装结构产生干涉。摇臂的摆动行程范围内无突出的尖锐结构，操作时不会刮碰操作人员手部或周边管线，进出油口的朝向与安装面平行，布管时可顺着安装面排布油管，减少油管的弯折角度，延长油管使用寿命。整个模型的所有配合面均按照实际加工公差做了建模还原，可直接用于生成工程图纸，也可导入液压系统装配模型中完成整体布局校核，验证手动泵与周边阀组、油箱、执行元件的位置匹配度，提前规避现场安装时的空间干涉问题。对于液压系统设计人员来说，该模型可直接复用在小型手动液压系统的方案设计中，省去从零建模的时间，同时结构细节完整，可直接用于运动仿真，验证摇臂摆动过程中各部件的运动轨迹是否存在干涉，校核操作力是否符合人机工程要求。
