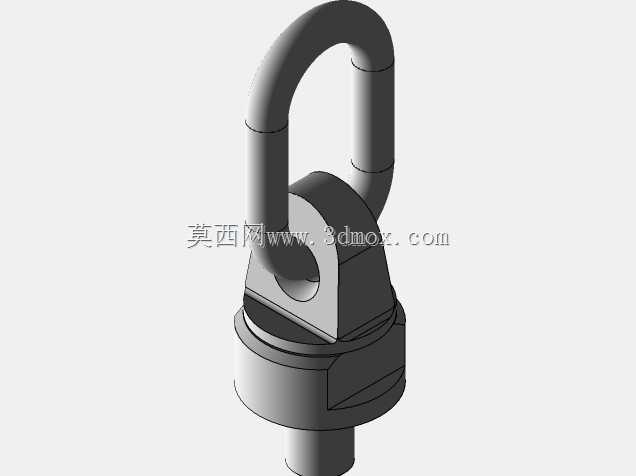

M42规格螺栓式旋转吊环连接构件

　　在重型设备吊装、模具转运、大型工业构件装配的作业场景里，吊点的可靠性直接决定整个作业流程的安全系数，传统固定式吊耳在受力方向存在偏移时，很容易因为侧向弯矩产生应力集中，轻则造成吊具变形，重则引发吊装滑脱的安全事故，这款M42规格的螺栓式旋转吊接构件，正是针对这类实际作业痛点完成的结构设计。从实际使用场景来看，这类构件既可以单独作为设备本体的预制吊点，在重型机床、大型注塑模具、工程结构件出厂前预装在构件顶部的螺纹孔位，也可以配合卸扣、吊装带组成组合吊具，适配不同角度的起吊需求，尤其是在车间内天车吊装作业时，经常会遇到构件起吊后需要调整角度、或者吊点与天车吊钩存在水平偏移的情况，旋转结构可以让吊环部分随受力方向自由转动，

　　始终让吊环本体保持沿拉力方向的受力状态，从根源上避免侧向力对螺栓根部的剪切损伤。从结构设计逻辑来看，整个构件分为三个核心功能段，底部是标准M42外螺纹段，螺纹长度按照常规重型构件的安装壁厚设计，能够保证足够的螺纹啮合长度，避免螺纹滑牙失效；中间是旋转承载基座，基座内部设计有轴向承载的止推结构，既可以保证吊环部分360度自由旋转，又能承担轴向的额定吊装载荷，基座外侧设计有六角扳拧面，安装时可以用标准开口扳手或者套筒直接拧紧，不需要额外设计专用工装，适配车间常规工具的使用需求；上部是封闭的环形吊耳，环体内径按照常用卸扣、吊装带的连接尺寸设计，能够兼容大部分常规规格的吊装连接件，不需要额外配置转接件。在安装边界的设计上，

　　这款构件的安装基面要求为平整的机加工面，螺纹孔需要按照标准M42粗牙螺纹的公差要求加工，安装时需要保证基座底面与安装面完全贴合，避免出现倾斜安装导致的局部应力集中；旋转部分的间隙设计预留了足够的润滑脂存储空间，长期使用时可以定期补充润滑脂，降低旋转接触面的磨损，延长构件的整体使用寿命。从受力设计的细节来看，整个构件的应力集中区域都做了圆角过渡处理，吊环与旋转基座的连接位置没有尖锐棱角，避免热处理或者受力时出现裂纹源，螺栓根部与基座衔接的位置也做了卸荷槽设计，降低螺纹收尾处的应力集中系数，让整个构件的受力分布更加均匀。在实际选型使用时，需要注意这款构件的额定载荷匹配对应的作业场景，严禁超载使用，同时安装前需要检查旋转结构是否转动顺畅，

　　有没有卡滞或者松旷的情况，螺纹部分有没有磕碰损伤，确保安装后连接可靠。不同于焊接式吊耳需要现场焊接、做探伤检测的复杂流程，这种螺栓式的旋转吊接构件安装效率更高，而且可以重复拆卸使用，在需要频繁更换吊点位置、或者设备出厂后需要用户自行配置吊点的场景下，适配性更强，同时旋转结构的设计也让吊装作业过程中构件调整姿态更加顺畅，不会因为吊具卡滞造成吊装过程中的冲击载荷，进一步提升作业过程的安全性。
