SAE对开式高压法兰卡箍结构设计

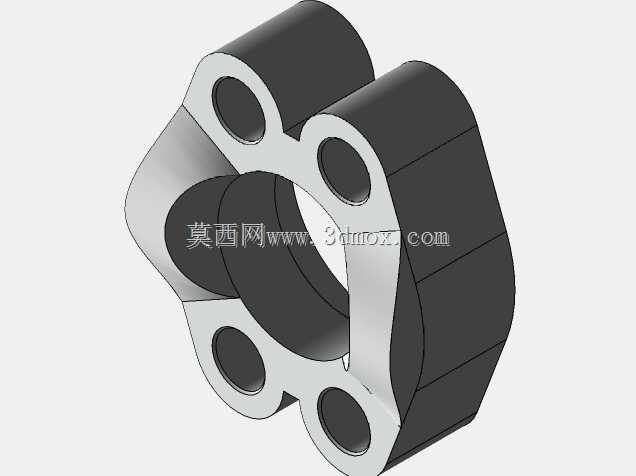

　　在液压系统高压管路布设场景中，这类对开式法兰卡箍是替代传统整体法兰连接的核心紧凑连接件，尤其适配6000psi级高压工况下的管路对接需求，常见于工程机械液压站、注塑机液压回路、重型设备液压管线的连接节点，相比螺栓紧固的整体法兰，它能在狭小安装空间内完成法兰对接，不需要在法兰周向预留大量螺栓拧动的操作空间，对设备内部紧凑布局的适配性更强。从结构设计逻辑来看，该卡箍采用对称分体式结构，两个半环通过侧边的连接结构抱合在配对SAE法兰的凸缘外侧，依靠卡箍内圈的斜面与法兰凸缘的锥面贴合，当卡箍锁紧时，锥面配合产生的轴向压紧力会将两个对接法兰的密封面紧紧压合，配合法兰端面的O型密封圈实现高压密封，不需要在法兰本体上加工穿螺栓的通孔，

　　能大幅缩小法兰本身的径向尺寸。模型的结构细节处理完全贴合实际工程需求，卡箍本体上预留的四个安装孔位，对应SAE标准法兰的安装定位尺寸，安装时只需穿入对应规格的螺栓将两个半环锁紧，即可完成管路对接，相比传统四螺栓法兰，螺栓数量减半，安装时的操作步骤更少，后期维护拆卸时也不需要将管路整体移位，只需松开卡箍螺栓即可分离管路，对后期运维的友好度更高。从安装边界来看，该卡箍的径向轮廓比同压力等级的整体法兰缩小近30%，轴向占用空间也更短，适合在液压阀块集成度高、管路排布密集的区域使用，比如液压泵出油口、液压阀组的进出油口位置，这些区域往往操作空间狭窄，传统法兰扳手无法伸入拧动周向螺栓，

　　这类卡箍只需要在卡箍两侧的螺栓位置预留操作空间即可完成安装。设计时重点考虑了受力分布，卡箍的抱紧斜面做了等强度加厚处理，在高压工况下，管路内压产生的轴向分离力会均匀分散到卡箍的整个抱紧锥面上，避免局部应力集中导致卡箍变形失效，卡箍的边角位置都做了工艺倒角，既避免安装时划伤操作人员，也能消除热处理时的应力集中点，提升零件的疲劳强度。实际选型使用时，需要注意配对法兰的凸缘尺寸必须与卡箍内圈的锥面角度、卡槽尺寸完全匹配，否则会出现密封面压合不匀导致的高压泄漏问题，同时安装时要保证两个半环的锁紧力矩一致，避免单侧受力过大导致卡箍偏载，影响密封效果和使用寿命。这类卡箍的三维建模过程中，重点还原了锥面配合的角度公差、安装孔的位置度、分体结合面的贴合精度，能直接用于虚拟装配验证，检查管路布局时的安装干涉问题，也能作为加工生产的结构参考，帮助设计人员快速完成高压管路连接方案的选型验证。
