SAE对开式高压法兰夹紧固卡箍结构

　　这类对开式SAE法兰卡箍主要用在中高压液压管路的端部连接位置，常见于液压泵站出油口、阀块集成面、工程机械执行元件油口以及工业液压系统的硬管转接段。它的作用不是单独密封，而是配合SAE整体法兰头、O形密封圈和连接螺栓，把两段带法兰凸台的管路或阀口压紧，形成可承受较高脉动压力的刚性管路接口。

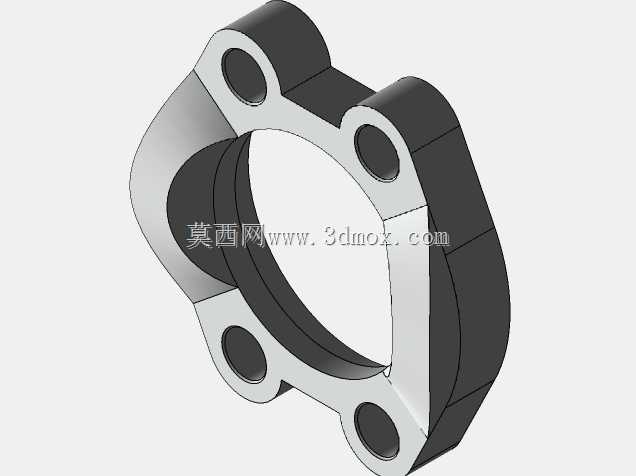

　　从结构上看，卡箍采用两半对称抱合形式，内侧加工出与SAE法兰盘外缘相匹配的限位斜面。装配时，两个半环从法兰盘外侧扣入，螺栓穿过两端耳部通孔后逐步拧紧，斜面向内产生轴向分力，将两侧法兰端面压向中间密封面。与螺纹管接头相比，这种连接方式对管子端部的扭转不敏感，大口径管路装配时不需要带着整根管道旋转，在空间紧凑、管路刚性较强的设备上尤其方便。

　　建模时需要重点处理几个配合边界。首先是内孔与法兰盘外径、斜面角度之间的关系，卡箍并不与管道圆柱面直接配合，而是卡在法兰盘背部的锥面或台阶面上，因此内腔轮廓必须留出法兰盘进入和压紧的空间。其次是四个螺栓耳孔的位置度，孔距、孔径和耳板厚度直接决定装配干涉与夹紧行程。耳板外侧做了局部加厚和圆角过渡，因为螺栓预紧后，耳部与半环交接处会出现明显弯曲应力，圆角过小容易在高压循环工况下形成裂纹源。

　　外形尺寸方面，这类卡箍的边界由法兰通径和压力等级共同决定。公称通径增大后，法兰盘外径、密封面宽度和螺栓分布圆都会相应增加，卡箍的包络宽度、耳板中心距及整体厚度也随之变化。布置管路时，不能只核对管道中心高，还要预留半环外侧的装拆空间，保证螺栓能够从耳部垂直穿入，并留出扳手或套筒的操作余量。若卡箍贴近阀块、油箱壁或机架侧板，后期维护时可能出现螺栓无法取出的问题。

　　设计思路上，该结构把密封和锁紧分工明确：O形圈负责端面静密封，卡箍负责提供均匀轴向压紧力，螺栓则把预紧载荷传递到两个半环。这样的结构抗振动、抗冲击能力较好，也能适应液压系统中常见的压力波动。三维造型时应完整表达半环内腔斜面、耳部沉孔或通孔、外轮廓拔模与铸造圆角，便于后续检查法兰盘装入路径、螺栓长度匹配以及相邻管路的最小间隙。
