这套SAE法兰卡箍主要服务于中高压液压系统的管路对接场景,在工程机械液压站、注塑机阀块接口、冶金设备油路、船舶液压动力单元以及机床主轴润滑冷却回路中都十分常见。它的核心作用是把两片SAE对开法兰或者法兰式管接头压紧在泵、阀、马达的油口上,通过四个螺栓均匀收紧,使法兰端面与O形密封圈形成可靠的面密封,从而在3000psi等级的压力工况下防止液压油泄漏。

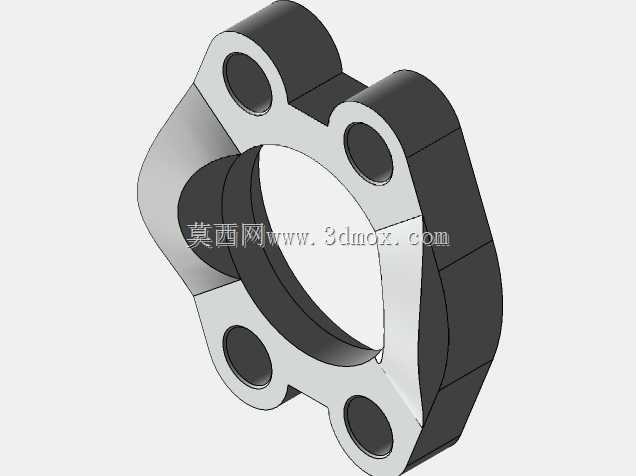

从结构上看,卡箍本体采用对称的分体抱合形态,中间是一个较大的半圆卡口,用于环抱法兰盘颈部或接管外缘;四周分布四个螺栓通孔,孔位按照SAE J518标准的1又1/2英寸规格布置。装配时,两半卡箍从法兰两侧扣合,螺栓穿过四个孔并对角预紧,夹紧力会沿卡箍斜面传递到法兰背面,把两片法兰牢牢压向中间密封面。这种设计相比螺纹直连接头,允许管路在装配时存在一定角度偏差,也便于在空间受限的阀块周围快速拆装。
建模时需要重点处理的是卡口圆弧与法兰外径的配合关系。卡口内径不能简单取成与法兰颈相同,而要留出合理间隙,保证卡箍能够顺利扣入并在拧紧时自动对中;同时卡箍内侧的承压斜面要与SAE法兰背面的锥面角度一致,通常按标准角度构建,这样螺栓预紧力才能转化为轴向压紧力,而不是单纯卡死在法兰外缘。四个螺栓孔的位置度直接影响互换性,建模应以中心圆孔为基准建立对称草图,孔间距、孔边距以及卡箍外轮廓都按标准尺寸约束,避免后期出工程图时出现基准混乱。
外形尺寸方面,1又1/2英寸规格对应的通流能力较大,卡箍整体轮廓也明显偏大。中央卡口围绕法兰颈部,四个耳板向外延伸形成螺栓通道,耳板外侧做了加厚和圆角过渡,以承受螺栓预紧时产生的弯曲应力。三维造型中可以先绘制单侧半体的拉伸轮廓,再通过镜像生成另一半,随后对螺栓孔、卡口斜面、外轮廓圆角进行细节处理。圆角并非单纯的美观特征,耳板与主体交接处的圆角能够显著降低应力集中,在反复加压和振动工况下减少裂纹萌生风险。
安装边界上,设计人员需要同时考虑法兰外径、螺栓长度、扳手空间以及管路走向。卡箍装入后,四个螺栓头和螺母周围要预留套筒或开口扳手的操作空间;若阀块表面密集布置多个油口,相邻卡箍耳板可能发生干涉,这时就要在三维装配中核对卡箍最大外廓尺寸,而不能只核对管道中心距。卡箍背面与设备本体之间也应留出少量间隙,防止拧紧时卡箍贴死基面而影响法兰面受压。对于靠近机架或护罩的管路,还需检查卡箍在螺栓拆装方向上是否有足够空间,避免现场只能切割护罩或松动机架。
功能特性上,这类卡箍依靠金属本体承受机械夹紧力,依靠法兰端面沟槽内的O形圈实现密封,二者分工明确。卡箍本身不直接接触高压油液,因此其材料更多关注强度、韧性和防腐能力,常用碳钢表面处理或不锈钢材质。三维模型中虽然不必把密封圈、螺栓、法兰全部画入同一零件,但在装配环境里应当把这些件配齐,才能检查卡箍斜面与法兰背面是否贴合、螺栓是否穿过有效螺纹长度、螺母压紧面是否平整。
从选型角度看,3000psi等级适用于多数常规中高压液压系统,若压力等级更高,则法兰外径、螺栓规格和卡箍厚度都会相应变化,不能仅凭管径相同就互换。模型中保留规格1又1/2英寸和压力等级对应的安装尺寸,有利于设计者在管路布置阶段直接调用,并在二维图中生成孔位、轮廓和关键配合尺寸。实际工程里,法兰卡箍虽然属于小件,但它决定了高压油口的密封可靠性;建模时把对称结构、斜面压紧、螺栓边界和相邻件干涉关系处理清楚,才能真正服务于液压设备的装配与维护。
