大流量三级电反馈伺服电磁方向控制阀

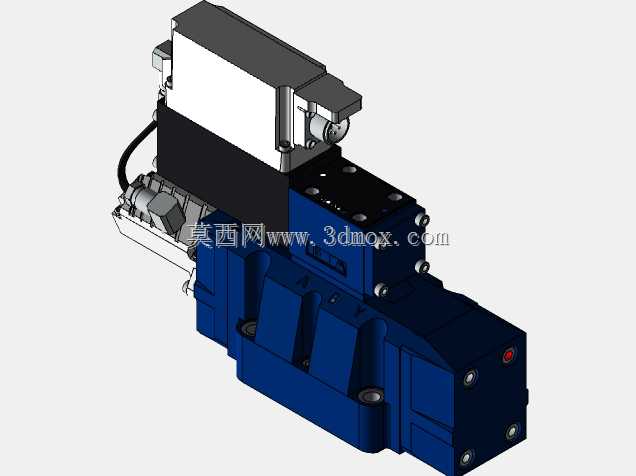

　　在重型液压装备的核心控制回路里，这类三级结构的伺服电磁方向阀，往往承担着大流量工况下的高精度方向与流量调节任务，常见于冶金轧机压下系统、大型注塑机锁模回路、重型试验台加载系统这类对动态响应和控制精度有严苛要求的场景，区别于普通电磁换向阀仅能实现通断式的油路切换，这类伺服阀可以根据输入电信号的连续变化，成比例地调节阀芯开度，从而精准控制执行元件的运动速度、输出力与位移量，避免大流量工况下的换向冲击与压力超调。从结构设计逻辑来看，这款阀采用三级放大结构，最上端的先导级是伺服控制的电磁驱动单元，内置位移传感器实时检测先导阀芯位置，通过电反馈闭环保证先导级的控制精度，中间级是功率放大级，

　　将先导级输出的小流量控制信号放大为足以推动主阀芯动作的控制压力，最下端的主阀级采用大通径流道设计，匹配NG16的安装通径，主阀芯采用全周开口的节流槽结构，节流边做了高精度的锐边修磨，保证流量增益的线性度，避免小开度工况下的流量死区与非线性畸变。在安装边界设计上，这款阀的安装面完全符合标准液压阀的安装连接尺寸，底面的安装螺钉孔位置、油口通径与定位销尺寸都匹配NG16通径阀的通用安装规范，不需要额外设计过渡连接板，可以直接替换同通径的其他类型伺服阀或比例阀，降低液压站的改造成本；阀的整体外形采用分层堆叠结构，最上方的电控单元做了密封防护处理，侧面预留了电气接插件的安装空间，接线时不需要额外预留过大的侧向操作空间，

　　主阀块的侧面设置了可选的压力检测口，方便现场调试时直接测量控制腔压力，不需要在管路上额外加装测压接头。流道设计上，主阀块内部的流道采用了大圆角过渡的铸造流道，相比直角铣削加工的流道，能有效降低大流量通过时的沿程压力损失，减少油液在阀内的发热，同时流道内壁做了去毛刺与抛光处理，避免油液中的杂质在流道拐角处淤积造成节流口堵塞，适配常规的矿物液压油工作介质，对油液清洁度的要求符合伺服阀的通用标准，前端需要搭配精度不低于10μm的压力管路过滤器。在功能特性层面，这款阀内置的阀芯位置传感器可以实时将主阀芯的实际位置反馈给内置的放大板，形成三级位置闭环，相比不带位置反馈的普通比例阀，它的滞环、重复精度与响应速度都有量级上的提升，

　　额定工况下10bar压差时可以达到180L/min的通流能力，最高工作压力可以覆盖350bar的常规高压液压系统工况，能够满足重型装备中液压缸、液压马达的高精度伺服控制需求。设计过程中，先导级与主阀级之间的密封采用了组合式密封结构，既可以避免高压油的内泄漏影响控制精度，也能保证长期往复运动下的密封寿命，避免长期运行后出现内泄漏增大导致的控制性能下降；阀体的连接螺栓采用了高强度合金钢螺栓，按照额定压力的1.5倍做了强度校核，保证高压工况下的连接可靠性，不会出现阀体结合面渗油的问题。实际选型应用时，需要注意阀的回油背压不能超过产品允许的最大值，避免背压过高导致先导级控制压力异常，同时电气接线时要做好屏蔽处理，避免工业现场的电磁干扰导致阀的输出信号出现波动，影响控制稳定性；如果应用在有冲击负载的工况下，可以在阀的进油侧加装蓄能器吸收压力脉动，进一步提升阀的工作稳定性。
