KTR星形弹性联轴器结构设计方案

　　在各类工业传动系统的轴系连接场景中，弹性联轴器是补偿两轴相对偏移、缓冲传动冲击、吸收运行振动的核心基础部件，KTR系列星形弹性联轴器作为应用覆盖面极广的传动连接件，常见于伺服驱动系统、泵组传动链、输送设备动力端、机床进给轴系等需要平稳传递扭矩的工况位置。这类联轴器的核心功能是在主动轴与从动轴之间建立刚性与弹性结合的扭矩传递路径，既可以保证额定扭矩下的传动无滑差，又能通过中间弹性体的形变补偿两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因安装对中误差产生额外的附加载荷，延长轴承、轴封等周边易损件的使用寿命。

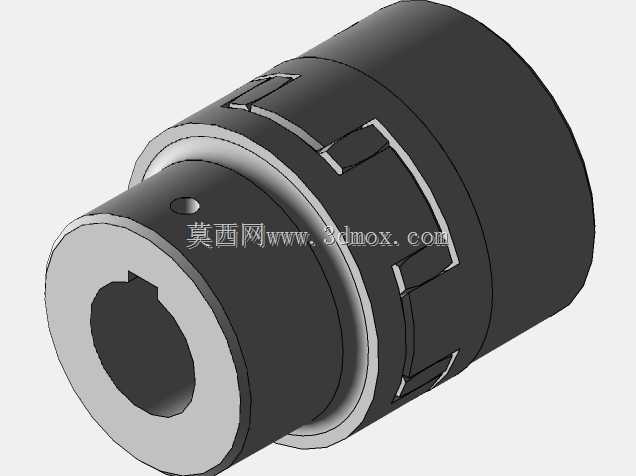

　　从结构设计逻辑来看，该款联轴器采用对称式分体轮毂搭配中间星形弹性体的经典布局，两个轮毂分别通过键连接与两侧轴端固定，轮毂端面设置有与弹性体凸爪完全契合的凹槽，装配时弹性体嵌装在两个轮毂之间，扭矩通过轮毂爪部与弹性体凸爪的挤压实现传递，这种结构无需额外的紧固件连接两个轮毂，装配流程简单，后期维护更换弹性体时无需大范围移动两侧的动力端与负载端设备，仅需沿轴向留出足够的操作空间即可完成弹性体的拆装，大幅降低了产线运维的停机时长。轮毂主体采用金属材质加工，与轴配合的内孔根据应用场景可加工为光孔、键槽孔、胀紧套孔等多种形式，本次展示的结构内孔设置有标准平键槽，适配多数常规工业轴系的连接需求，轮毂外圆做了阶梯式结构设计，靠近轴端的位置直径略小，既可以减轻联轴器整体自重，降低轴系高速运转时的转动惯量，也能为轴端的锁紧螺母、挡圈等紧固件留出足够的安装避让空间，避免装配时出现结构干涉。

　　从安装边界与尺寸适配角度，这类联轴器的选型首先需要匹配两侧轴的轴径范围，轮毂的内孔长度需要与轴端的插入深度匹配，保证键槽的啮合长度满足额定扭矩下的挤压强度要求，避免运转过程中出现键连接压溃失效。联轴器的最大外径需要适配安装位置的周边空间，尤其是在设备内部狭窄腔体内安装时，要保证联轴器外圆与周边壳体、管线等结构预留足够的安全间隙，避免运转过程中出现剐蹭。轴向安装尺寸方面，两个轮毂装配完成后的总长度需要匹配两侧轴端的预留间距，弹性体在装配时会存在一定的预压缩量，设计时需要预留对应的轴向窜动余量，避免轴系受热伸长时弹性体被过度挤压产生额外的轴向载荷。

　　在实际工况适配中，星形弹性体的材质通常根据应用场景的温度、扭矩、介质环境选择，常规工况下采用聚氨酯材质，具备较好的耐磨性能与缓冲减震能力，可适配多数常温工业环境；在高温或者有腐蚀性介质的工况下，可更换为丁腈橡胶或者氟橡胶材质的弹性体，满足特殊工况的使用需求。联轴器的额定扭矩选型需要留有足够的安全系数，在存在频繁正反转、冲击载荷的工况下，安全系数需要提升至2倍以上，避免瞬时冲击扭矩超过弹性体的承载极限导致弹性体碎裂失效。日常运维过程中，可通过观察弹性体的老化、磨损情况判断联轴器的工作状态，当弹性体出现明显裂纹、掉块或者永久变形时，需要及时停机更换，避免弹性体失效后两个轮毂直接金属接触，造成轴系冲击甚至设备损坏。

　　这类联轴器的结构设计充分考虑了工业场景的通用性与维护便捷性，没有冗余的复杂结构，所有加工面均为常规车削、铣削可完成的特征，加工工艺性好，制造成本可控，同时互换性强，不同厂家同规格的星形弹性体大多可以通用，降低了用户的备件储备成本。在三维建模过程中，需要重点保证轮毂爪部与弹性体凸爪的配合尺寸精度，凹槽与凸爪的侧面配合间隙需要控制在合理范围，间隙过大会导致传动换向时存在明显回差，无法满足高精度伺服传动的定位要求；间隙过小则会导致装配难度提升，弹性体安装时容易被切伤，影响使用寿命。同时建模时需要还原内孔键槽的尺寸公差、轮毂端面的垂直度、内孔与外圆的同轴度等形位公差要求，这些参数直接影响联轴器装配后的运转平稳性，若同轴度偏差过大，高速运转时会产生明显的径向跳动，带来额外的振动与噪音。
