压入式SMD配套光波导结构设计

　　在工业控制板卡、消费电子主板、车载电控单元的PCB设计场景中，板载SMD LED的光线传导一直是结构设计里容易被忽略却直接影响人机交互体验的环节——很多时候LED本身焊在PCB表层，却因为外壳遮挡、面板距离PCB有高度差、需要将指示光引导到特定的面板开孔位置，无法直接让光线透出，这时候就需要配套的导光结构来完成光路的衔接，本次的光波导结构就是针对这类场景设计的专用导光零件。

　　从实际安装逻辑来看，这个光波导采用两个压入凸耳作为固定结构，不需要额外的螺丝、卡扣或者粘接工序，装配时直接对准PCB上对应的预制安装孔压入即可，凸耳的过盈量设计经过适配，压入后既不会因为震动松脱，也不会因为压装力过大导致PCB基材开裂，适合波峰焊、回流焊之后的手工或者治具压装工序，能适配常规1.2mm、1.6mm、2.0mm厚度的FR-4 PCB板安装要求。零件的导光主体长度可在9-45mm区间内适配调整，这个尺寸范围覆盖了绝大多数电控设备内部PCB到面板的距离区间，不管是薄型的手持设备外壳，还是厚度较大的工业控制柜面板，都能选到对应长度的规格，不需要额外定制导光件长度，能大幅缩短选型和打样周期。

　　结构设计上，这个光波导采用三路独立的导光通道设计，对应三个独立的SMD LED灯位，每个通道的入光端都做了内凹的聚光面，能尽可能多地收集SMD LED发出的散射光，减少光线在传导过程中的损耗，避免出现指示灯亮度不足、相邻灯位串光的问题；出光端做了微结构的漫射面，让透出的光线均匀柔和，不会出现LED芯片的直射亮斑，不管是室内强光环境还是昏暗的设备舱环境，操作人员都能清晰识别指示灯的状态。导光通道之间做了遮光隔筋，从物理上阻断不同通道之间的光线串扰，哪怕三个相邻LED分别显示红、绿、黄不同的状态颜色，也不会出现混色导致的状态误判。

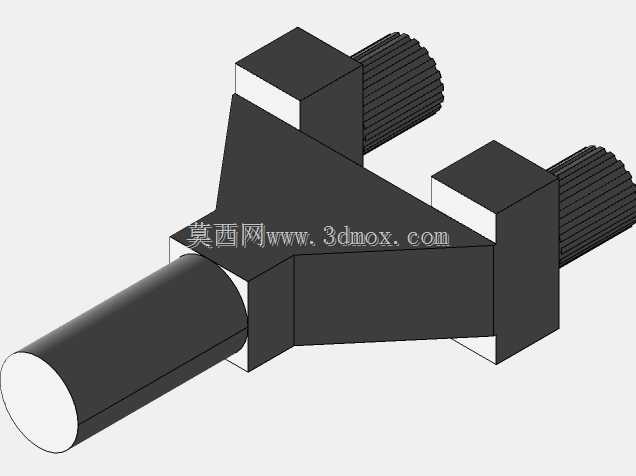

　　零件的外形采用规整的块状基座加圆柱形导光柱的组合结构，基座部分的三个连接位分别对应不同方向的导光输出，除了正对PCB垂直方向的导光柱，还有两个侧向的导光输出位，能适配不同方向的面板开孔需求——比如有些设备的主指示灯在正面面板，辅助状态灯在侧面壳体，这时候不需要额外布置多个独立导光柱，单个零件就能完成多方向的光线引导，减少PCB上的零件数量，降低BOM成本和装配工序数量。压入凸耳的位置设置在基座的底部，两个凸耳的中心距和PCB上的安装孔位严格匹配，凸耳根部做了R角过渡，避免压装时应力集中导致凸耳断裂，凸耳的头部做了导向斜角，压装时不需要精确对准就能顺利滑入安装孔，降低装配对位的难度，适合产线批量装配的作业要求。

　　从材料选型的适配性来看，这个结构的导光部分采用高透光率的光学级PC或者PMMA材料，基座部分如果需要进一步提升遮光效果，可以采用双色注塑工艺，隔筋和基座部分用遮光PC材料，导光柱部分用透明光学材料，不需要额外在导光柱上套遮光泡棉或者套管，就能完全杜绝串光问题，零件的整体耐温范围能满足-40℃到120℃的工作区间，不管是户外车载设备的高低温环境，还是工业控制柜内部的温升环境，都不会出现材料变形、导光性能下降的问题。

　　在实际选型应用中，设计人员只需要确认PCB上SMD LED的焊盘位置、面板到PCB的垂直距离、面板上指示灯开孔的位置和方向，就能直接选用对应长度规格的该款光波导，不需要从零开始设计导光结构，也不需要开模定制，能直接套用成熟的结构设计，大幅缩短产品的开发周期。装配完成后，导光件的入光端和SMD LED表面保持0.2-0.5mm的间隙，既不会因为接触摩擦损伤LED的封装表面，也不会因为间隙过大导致光线入射效率下降，这个间隙设计也能抵消PCB焊接时的LED高度公差、PCB本身的翘曲公差，避免出现装配干涉的问题。

　　不同于传统的单根独立导光柱，这个集成式的光波导把多个导光通道整合在同一个基座上，装配时只需要一次压装就能完成三个导光位的安装，相比装配三个独立导光柱，能减少三分之二的装配工时，同时集成式的结构也避免了单个导光柱装反、装歪的问题，装配的良率更高。零件的所有棱角都做了倒角处理，没有尖锐的边角，装配时不会划伤操作人员的手套，也不会刮伤PCB上的阻焊层或者相邻的电子元件，适合批量生产的作业要求。
