光调制系统内置OPIC光检测器三维结构

　　在光电检测类设备的结构设计环节，这类内置信号处理电路的OPIC光检测器，是光调制系统里负责光信号接收转换的核心元件，做整机布局时需要先明确其安装边界与引脚排布，才能合理规划PCB板的焊盘位置、周边元件的避让空间，避免装配阶段出现干涉问题。从实际应用场景来看，这类元件常被用在红外遥控接收、光电开关、光耦隔离传输、工业光电计数装置里，工作时需要正对光信号入射方向，接收经过调制的光脉冲信号，通过内置的OPIC电路完成光电转换、信号放大、滤波整形的全流程处理，直接输出可被主控芯片识别的电信号，省去了外部搭建信号调理电路的麻烦，能有效缩小整机电路的占用空间，降低外围元件的排布难度。

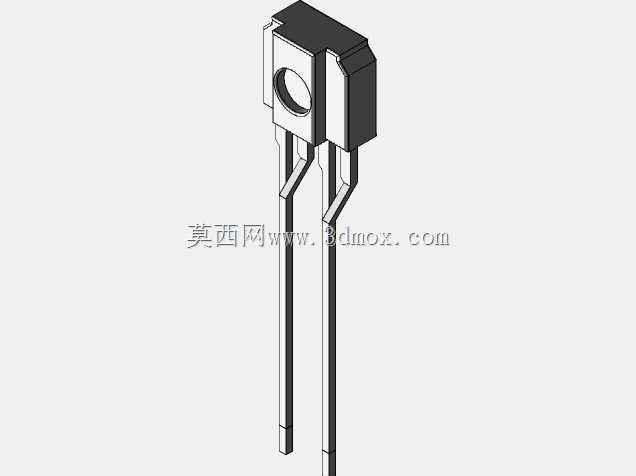

　　做这个元件的三维建模时，首先要还原其直插式封装的外形特征：主体塑封部分为黑色环氧塑封结构，顶部预留有圆形的光入射窗口，窗口位置做了内凹处理，能在一定程度上减少杂散光的干扰，建模时需要准确还原窗口的直径、内凹深度，以及塑封主体的棱边倒角，避免模型棱角过于尖锐不符合实际生产的注塑工艺特征。引脚部分采用两根平行直插引脚，引脚的线径、引脚中心距、引脚伸出塑封本体的长度都需要严格匹配实际元件的安装尺寸，引脚根部与塑封本体的衔接位置做了圆弧过渡处理，还原实际元件的包胶结构，避免建模时出现直角衔接的失真问题。

　　从结构设计的角度考虑，这类元件在整机装配时通常有两种安装方式：一种是直接插装在PCB板上，通过波峰焊完成引脚固定，此时需要注意塑封本体底部与PCB板面的预留间隙，一般要留出0.5-1mm的空间，避免焊接时的高温传导到塑封本体造成元件损伤；另一种是通过元件顶部的固定孔，用螺丝将元件固定在设备的壳体支架上，此时引脚需要通过飞线或者接插件与电路连接，建模时需要准确还原固定孔的孔径、孔位与塑封本体、引脚的相对位置，保证安装时孔位能与支架上的螺柱精准对齐，不会出现错位无法装配的问题。

　　在光调制系统的实际运行中，这类光检测器的接收角度范围是结构布局时需要重点考量的参数，建模时可以通过在光窗口位置添加辅助参考面，标注出元件的有效接收视场角，方便整机结构工程师在设计设备外壳的透光窗口位置、角度时，确保入射光能够落在元件的有效接收范围内，避免因为外壳遮挡、角度偏移导致信号接收灵敏度下降，甚至出现信号丢失的问题。另外，元件塑封本体的外形尺寸决定了其在设备内部的占用空间，建模时需要准确标注塑封部分的长宽高尺寸，以及引脚的弯折余量——如果是采用卧式插装的场景，引脚需要弯折90度贴板安装，此时要预留出足够的引脚弯折长度，避免弯折时应力集中导致引脚断裂，或者塑封本体被翘起无法贴紧安装面。

　　不同于普通的光电二极管，这类内置OPIC电路的光检测器把信号处理电路集成在了塑封本体内部，所以塑封部分的内部其实包含了光电芯片、信号处理ASIC芯片、键合引线几个部分，虽然外观建模不需要还原内部结构，但在做整机的电磁兼容性设计时，需要注意元件周边不要布置强电磁干扰源，比如开关电源的功率电感、高频变压器等，避免干扰内部电路的正常工作，三维建模时可以在元件周边预留出合理的电磁避让空间，作为结构布局时的参考。另外，元件的塑封材料为黑色不透光环氧，只有顶部的窗口位置是透光的环氧树脂，建模时可以通过不同的材质属性区分这两个部分，还原实际元件的外观特征，方便做整机的外观渲染、装配校验时能够快速识别元件的安装方向，避免出现装反、装歪的问题。

　　在做设备的维护性设计时，这类直插元件的更换便利性也需要纳入考量，建模时要确保元件上方预留出足够的操作空间，方便维修时用烙铁拆卸更换元件，不要在元件正上方布置其他结构件或者大型元件，导致维修操作空间不足。同时，引脚的焊盘设计要匹配元件的引脚线径，焊盘直径过大容易造成焊接时连锡，焊盘直径过小则会导致焊接强度不足，容易在震动环境下出现引脚脱焊的问题，三维模型里的引脚尺寸可以直接导出为PCB封装设计的参考，减少结构设计与电路设计之间的反复核对工作量，提升整体的设计效率。
