轴颈支承齿轮传动机构三维设计

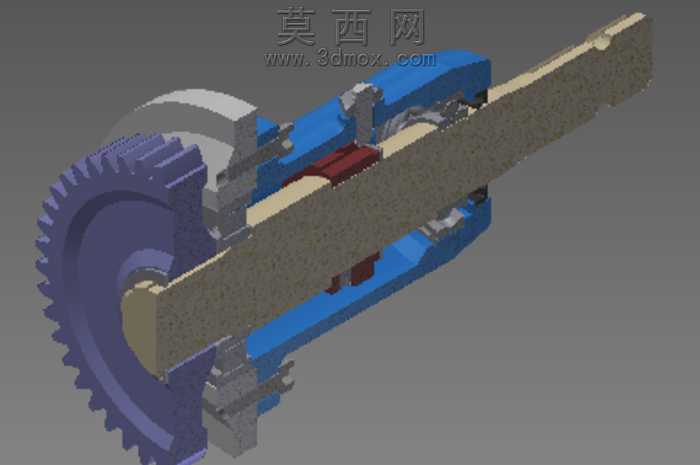

本作品为轴颈支承齿轮传动机构的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中先对核心传动部件进行基准定位，以轴类零件的中心轴线为全局装配基准，依次完成齿轮、支承座、夹持构件等零件的特征绘制。齿轮部分采用渐开线齿形参数化生成，严格匹配标准模数与压力角参数，齿廓曲面通过扫掠、阵列特征完成构建，保证齿形的啮合精度符合机械传动设计规范。支承结构采用分体式夹持设计，蓝色支承座通过拉伸、切除特征完成腔体结构制作，内部预留轴件的装配间隙与定位卡槽，红色衬套部分单独建模后装配至支承座与轴件之间，模拟实际工况中的耐磨衬层结构，降低轴件转动过程中的摩擦损耗。长条形轴件表面做了纹理化材质处理，模拟实际金属轴的加工表面质感，齿轮部分采用哑光金属材质，区分不同构件的材质属性，支承座采用蓝色工程塑料材质，衬套采用红色耐磨合金材质，通过不同材质的渲染区分各部件的功能分区。装配过程中严格遵循机械装配的配合关系，齿轮与轴之间采用过盈配合约束，支承座与轴之间采用间隙转动配合，衬套与支承座之间采用固定配合，整体装配完成后可模拟齿轮带动轴件转动、支承座承载径向载荷的运动状态。设计过程中充分考虑了机构的实际应用场景，针对轴颈支承的承载需求优化了支承座的壁厚与加强筋结构，在保证支承强度的前提下尽可能降低整体重量，齿轮的齿宽与轴径的匹配经过参数校核，确保传动过程中扭矩传递的稳定性，各零件的倒角、圆角特征均按照机械加工工艺要求添加，避免应力集中问题，整体模型结构完整，装配关系清晰，可用于机械原理教学演示、传动机构方案验证等场景。
