本田基地款摩托车化油器结构设计模型

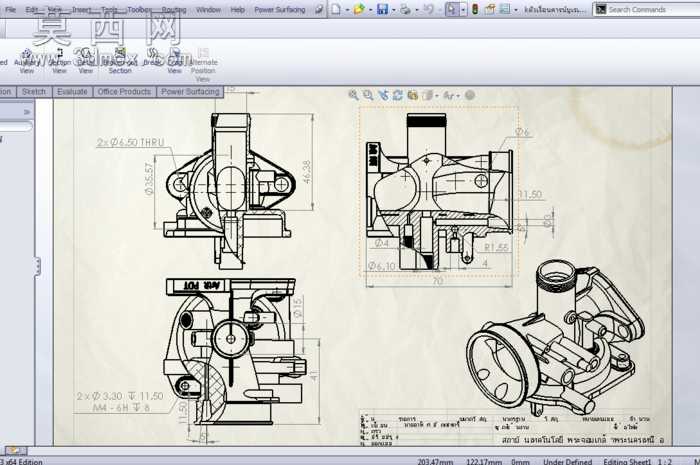

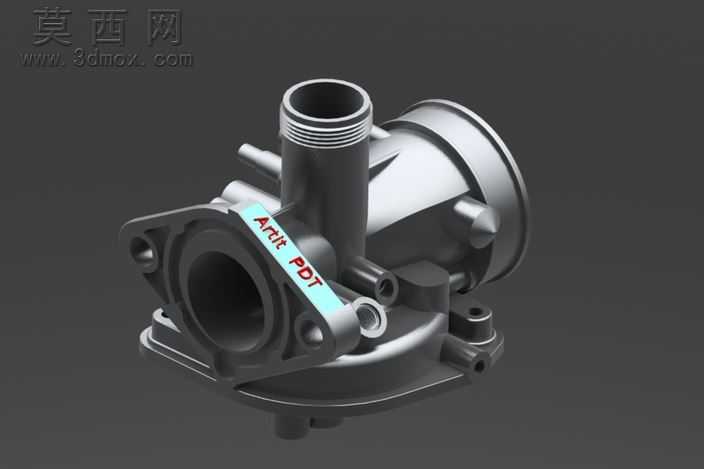

本模型为适配本田车型的基地款化油器三维结构设计，建模过程严格参照实物测绘尺寸与原厂工程图纸参数，在三维建模软件中完成全参数化特征构建，完整还原化油器的腔体结构、节气门转轴、油针组件、浮子室、进气接口、安装固定位等全部细节结构。建模阶段首先通过多视角工程图提取关键尺寸，以拉伸、旋转、扫掠等基础特征构建主体腔体的基础轮廓，针对化油器内部的燃油通道、空气混合腔、怠速油道等异形流道结构，采用曲面放样结合布尔运算的方式完成精准建模，确保内部流道的截面尺寸、过渡弧度完全匹配实际工作需求，保障油气混合的流场合理性。针对外部的安装耳、调节螺钉孔、拉线固定座等细节结构，通过倒角、螺纹装饰、阵列等特征完成细节处理，所有装配位的尺寸公差均参照机械设计标准预留合理间隙，可直接用于后续的装配仿真、干涉检查工作。材质渲染阶段，针对化油器不同部件的材质特性分别赋予对应材质：主体壳体采用铸铝材质，调整金属粗糙度、反光度参数还原压铸铝件的哑光金属质感；内部油针、弹簧等部件赋予不锈钢材质，调整高光参数体现机加工金属件的光亮质感；密封垫圈、油封等橡胶部件赋予深色橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感；节气门转轴等运动部件单独赋予材质区分，便于后续结构演示。设计过程中充分考虑化油器的工作原理，对浮子室的油面控制结构、节气门的开合角度限位、主量孔与怠速量孔的安装位都做了精准还原，模型整体结构完整，各部件可拆分用于装配教学、结构原理演示，也可作为摩托车燃油系统改装、维修参考的数字化模型使用，能够直观展现化油器的油气混合工作逻辑与各部件的配合关系。
