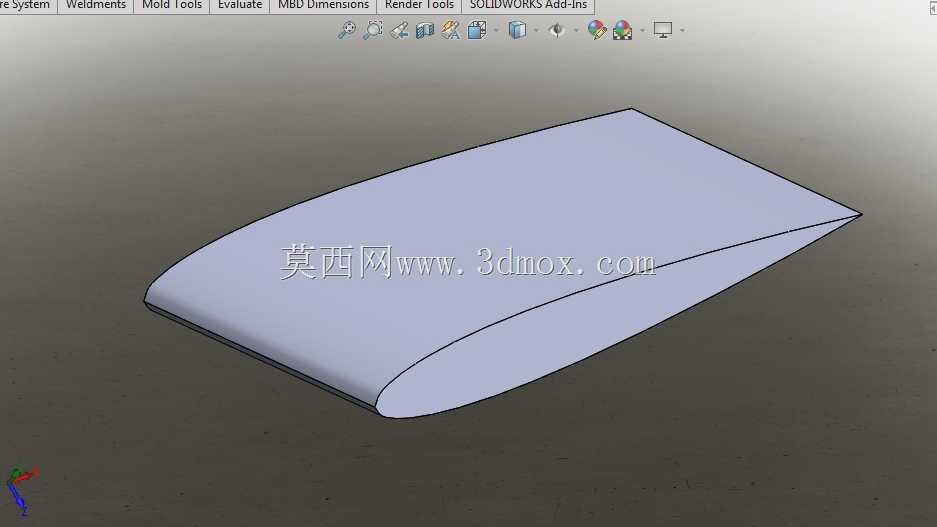

NACA009低速翼型三维曲面结构设计

　　在低速固定翼飞行器、小型风洞试验件、流体导流装置的结构设计环节，翼型的曲面精度直接决定了气动效率与运行稳定性，NACA009作为经典的对称低速翼型，其三维曲面结构是诸多气动类部件设计的基础参照。这类翼型的核心应用场景覆盖轻型无人机主翼、航模竞赛级机翼、低速风洞校准试验件、工业风道导流叶片等领域，对称翼型的零升迎角特性让它在需要正反迎角切换的工况下具备独特优势，比如特技航模的平飞与倒飞动作切换时，气动中心不会出现大幅偏移，能大幅降低飞控系统的调节负荷。从实际功能特性来看，NACA009翼型的相对厚度为9%，最大厚度位置位于弦长30%处，这种厚度分布让翼型在低速工况下具备较低的阻力系数，同时能保证足够的结构强度，

　　不需要额外增加过多的内部支撑结构就能承受常规飞行工况下的气动载荷。在设计思路层面，这类翼型的三维建模核心是保证翼型剖面的坐标精度，所有曲面控制点严格遵循NACA四位翼型的坐标计算公式生成，从翼根到翼梢的曲面过渡采用G2连续约束，避免曲面出现局部折角导致气流分离，建模过程中会特意保留翼型前缘的圆弧曲率精度，前缘半径的偏差如果超过0.1mm，在低速来流条件下就可能提前出现附面层分离，直接降低翼型的升阻比。关于外形尺寸与安装边界，这类翼型的三维结构通常会根据实际使用场景调整弦长与展长，常规航模应用场景下弦长多设置在150mm-300mm区间，展长根据整机翼展匹配，安装边的位置通常设置在翼型最大厚度处的弦向位置，这个位置的结构刚度最高，

　　能将机翼与机身连接点的集中载荷均匀分散到整个翼面结构上，安装边的连接孔位会避开翼型前缘的高压区与后缘的薄边结构，防止连接部位出现应力集中导致结构失效。在实际工程应用中，这类翼型的三维模型还会作为流体仿真的基础几何，建模时会特意保证翼面的曲面光顺度，没有局部的凹凸缺陷，否则在CFD仿真过程中会出现局部流场畸变，导致仿真结果与实际风洞测试数据出现偏差。对于结构设计从业者来说，这类对称翼型的建模难点在于后缘的收敛处理，NACA009翼型的后缘厚度理论值为0，实际加工过程中会保留0.2mm-0.5mm的工艺厚度，建模时需要在理论翼型坐标的基础上做工艺补偿，既保证翼型的气动外形不出现明显偏差，又能满足后续3D打印、复合材料铺层的加工工艺要求。

　　在风道导流类应用场景中，这类翼型结构还会被用作导流叶片的截面形状，相比普通的平板导流叶片，NACA009翼型的导流叶片能降低风道内的气流阻力15%以上，同时减少气流通过导流片时产生的涡流噪音，这类应用场景下的翼型安装角通常会根据风道内的气流流向做0-15度的调整，模型设计时会预留安装角调节的基准面，方便后续装配时的角度校准。从结构强度校核的角度来看，这类翼型的三维模型在设计时会提前预留内部加强筋的布置空间，加强筋的走向沿翼型弦向布置，不会破坏翼面的气动外形，同时能将翼面的弯曲刚度提升40%以上，避免翼面在气动载荷作用下出现过大的挠曲变形，影响实际气动效率。
