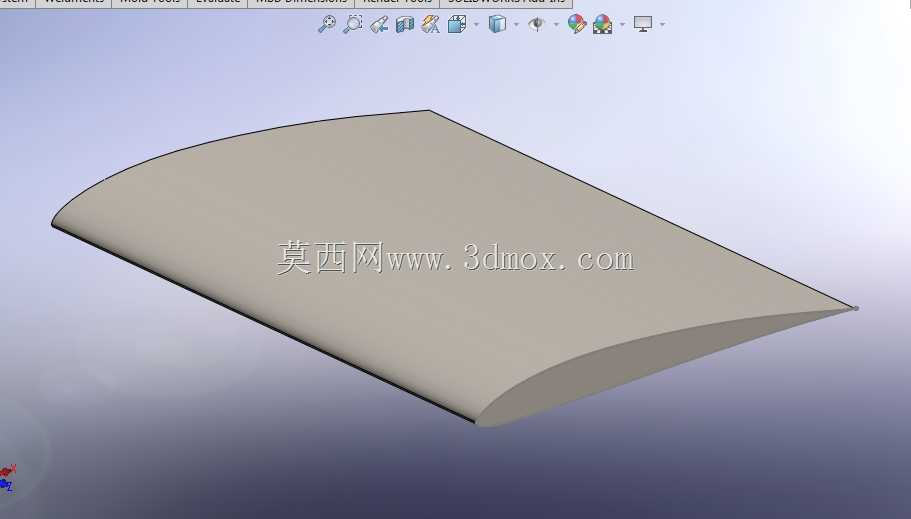

SA7038低速高升阻比翼型气动结构

　　操纵拉线以及小型航电设备，又不会因为剖面过厚导致压差阻力大幅上升，在结构强度和气动效率之间找到了比较均衡的平衡点。很多刚接触航空结构设计的工程师容易陷入“翼型越薄阻力越小”的误区，实际上在低于0.3马赫的低速飞行区间，过薄的翼型不仅会大幅提升机翼结构的设计难度，需要额外增加加强筋来弥补剖面刚度不足的问题，还会在小速度爬升阶段更容易出现气流分离，反而降低整机的飞行安全性。这款翼型的上表面最大厚度点位置设置在弦长32%的位置，下表面则采用了接近平直的微弧设计，这种布局能够让上表面的气流加速区间更平缓，上下表面的压力差分布更均匀，不会出现局部负压峰值过高的情况，对于小型复合材料机翼的制造也十分友好——在采用真空导入工艺制作碳纤维蒙皮时，平缓的曲面过渡不会出现纤维架桥、局部积胶的问题，能够有效降低成型后的翼面外形误差，避免因为制造偏差导致实际气动性能和仿真结果出现过大偏差。在安装边界的适配性上，该翼型的弦长基准可以根据实际机翼展长做等比例缩放，缩放过程中不需要对曲率做额外修正，无论是150mm弦长的小型航模机翼，还是1200mm弦长的轻型飞机主机翼，都能够保持原有的气动特性。翼根和翼尖的过渡段可以直接采用该翼型做线性扭转配合，翼尖处做2-3度的负扭转能够有效降低诱导阻力，同时延缓翼尖失速的出现，提升整机的失速特性。在和机身的连接区域，该翼型的根部剖面能够和常规的机身整流罩外形做平滑衔接，不需要额外设计复杂的整流曲面就能够降低翼身干扰阻力，在低速通用航空、小型无人机以及低速风洞试验段的设计场景中，翼型作为决定整机气动效率的核心基础部件，其剖面轮廓的曲率控制直接影响升阻比、失速迎角以及低速飞行状态下的操纵稳定性。这款SA7038翼型的曲面构建完全遵循低速高升阻比的设计逻辑，没有采用高速翼型常见的薄前缘、大后掠适配的尖锐剖面，而是将前缘曲率做了连续平滑过渡处理，能够在较低来流速度下让气流更顺畅地附着在翼面上下表面，推迟大迎角状态下的气流分离，适配起飞重量在50kg以内的固定翼无人机、低速载人轻型飞机以及航模竞赛类飞行器的机翼设计需求。从实际工程落地的角度看，该翼型的相对厚度控制在12%左右，这个厚度区间既能够保证机翼内部有足够的空间布置翼肋、燃油管路、

　　对于缩短整机的设计迭代周期有明显帮助。从流体仿真的验证逻辑来看，这款翼型在迎角0-16度的区间内，升力系数呈现稳定的线性上升趋势，没有出现突然的升力掉点，阻力系数的增长也十分平缓，对于没有配备复杂增升装置的小型飞行器来说，这种稳定的气动特性能够大幅降低飞控系统的调校难度，不需要针对失速边界做过于复杂的控制逻辑编写，在低空低速作业场景下，比如农林植保、航空测绘、电力巡线类的无人机应用中，这种稳定的气动表现能够有效提升复杂气流环境下的飞行可靠性，减少因为气流扰动导致的飞行事故。很多同类型的低速翼型在设计时会过度追求最大升阻比的数值，反而牺牲了大迎角下的失速特性，导致飞行器在低速转弯、遇到上升气流扰动时容易出现突然失速的问题，

　　而这款翼型在设计时就将失速迎角的裕度做了充分预留，即使在迎角达到18度时，气流分离也是从前缘缓慢向后扩展，不会出现整个翼面突然失速的情况，能够给操作人员留出足够的修正时间。在结构安装的细节上，翼型的前后缘厚度做了针对性的加强适配，前缘半径足够容纳常规的防冰管路布置，对于需要在低温高湿环境下作业的飞行器来说，不需要额外修改翼型轮廓就能够集成气动防冰系统，后缘的厚度则适配常规的副翼、襟翼铰链安装尺寸，不需要对翼型后缘做额外的切削处理就能够完成操纵面的装配，避免因为局部修形破坏翼面的压力分布。在实际的模型测试过程中，该翼型在雷诺数1e5到5e5的区间内都保持了稳定的气动表现，覆盖了从小型航模到轻型通用飞机的典型飞行雷诺数范围，不需要针对不同尺寸的飞行器做专门的翼型修形，能够直接套用成熟的气动参数完成初步设计，大幅减少前期方案阶段的仿真计算量。对于三维建模从业者来说，该翼型的曲面是典型的二阶连续自由曲面，构建过程中只需要按照给定的坐标点完成样条曲线拟合，再通过拉伸或者多截面放样就能够得到高精度的翼面实体，不需要做复杂的曲面拼接，建模过程中只要保证前后缘的曲率连续，就能够避免后续流体仿真时出现局部网格畸变的问题，在导出STEP或者IGES格式文件时也不会出现破面、几何缺失的情况，能够直接导入到各类CFD仿真软件、CAM加工软件中完成后续的仿真验证或者模具加工工作。在和机翼内部结构的配合上，该翼型的内部空间足够布置常规的翼梁结构，

　　主翼梁的安装位置刚好对应翼型的最大厚度区域，能够让翼梁的高度最大化，提升机翼的整体弯曲刚度，减少飞行过程中的翼面变形量，避免因为翼面弹性变形导致实际翼型轮廓出现偏差，影响气动效率。副翼的安装区域位于翼型后缘的外侧，该区域的剖面刚度足够支撑操纵面的铰链力矩，不需要额外增加局部加强结构就能够满足操纵面的强度要求，对于降低整机的结构重量有明显帮助。很多小型无人机在设计时会随意选用翼型，忽略翼型和实际飞行速度、起飞重量的匹配性，最终出现续航时间达不到设计指标、飞行稳定性差的问题，而这款经过气动优化的低速翼型，能够在常规的低速飞行场景下提供稳定的升力输出，同时保持较低的阻力水平，帮助设计人员在结构重量和气动效率之间找到最优的平衡点，缩短产品从设计到试飞的迭代周期。
