小型通用动力化油器总成结构设计

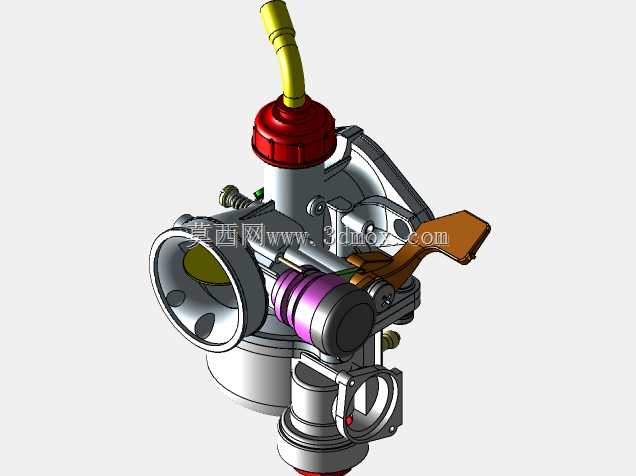

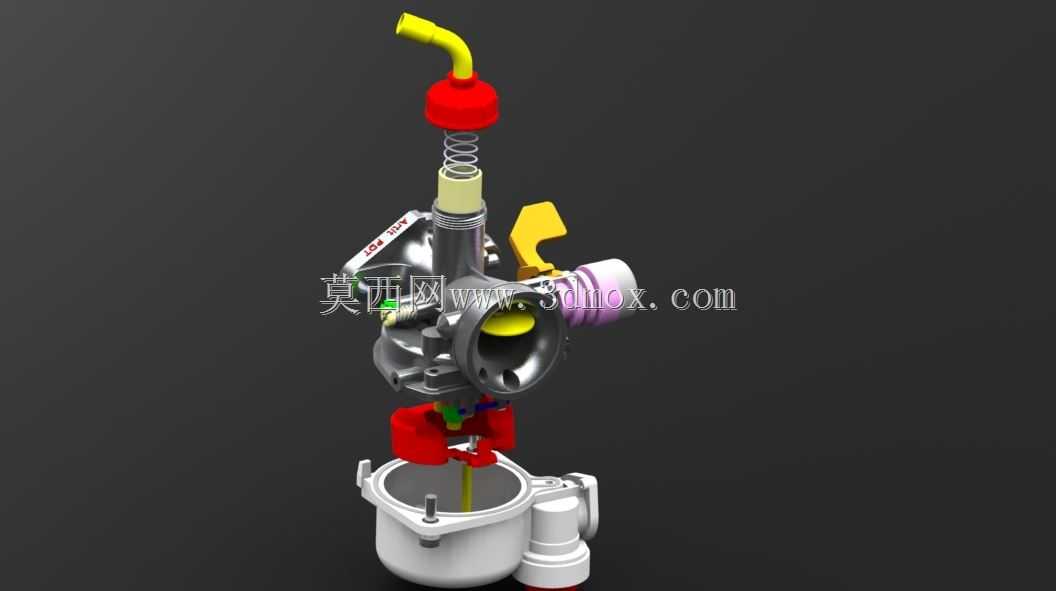

　　这套化油器结构主要适配小排量通用汽油机，常见于园林机械、小型发电机组、摩托代步车这类对燃油供给精度要求适中、工况波动相对频繁的动力场景，核心作用是根据发动机不同工况的进气量，匹配对应比例的燃油与空气混合气体，保证缸内燃烧过程稳定，避免出现混合气过浓淹缸、过稀动力不足的问题。从结构拆分来看，整套总成分为进气混合腔、浮子油室、油量调节机构、操作控制端几个核心模块，顶部的红色按压部件是手动加浓按钮，冷机启动时按下可以直接向进气道注入额外燃油，加浓混合气降低冷启动阻力，下方嵌套的弹簧负责按钮按压后的自动复位，避免长期按压导致燃油过量灌入。侧面伸出的黄色拨杆是风门控制件，冷启动时拨至关闭位可以减少进气截面积，提升进气道真空度，

　　吸出更多燃油实现快速启动，热机后拨至全开位恢复正常进气比例，避免混合气过浓导致燃烧不充分、积碳增多。与进气道垂直布置的紫色接口是燃油输入接头，外接燃油管路后燃油直接进入下方的浮子油室，浮子室内的浮子组件通过针阀控制进油通断，维持油室内液面高度稳定，避免液面过高导致燃油直接溢出进气管、液面过低导致高转速下供油不足。中部的银色腔体是核心的喉管混合段，进气气流经过喉管缩径位置时流速提升形成负压，将浮子室的燃油从主量孔吸出，被高速气流打散雾化后与空气充分混合，顺着进气道进入发动机气缸。主量孔旁配套设置了怠速量孔，对应节气门接近关闭的怠速工况，此时喉管处真空度不足，怠速量孔单独供油维持发动机最低稳定运转转速，避免怠速熄火。

　　下方白色的腔体就是浮子油室本体，侧面设置的安装凸耳带有固定螺栓孔，用于将整套化油器固定在发动机进气歧管的安装面上，安装面与进气歧管之间需要配套密封垫片，避免未计量的空气从配合缝隙漏入，导致混合气比例失调。整套结构的安装边界需要注意，顶部加浓按钮的操作空间需要预留至少20mm的垂直高度，侧面风门拨杆的转动行程范围内不能布置其他管线或结构件，避免干涉拨杆的全开/全关切换，燃油输入接头的外接管路需要预留足够的弯曲半径，避免弯折堵死油路。设计过程中对各运动部件的配合间隙做了针对性匹配，节气门轴与腔体安装孔的间隙控制在合理范围，既保证节气门转动灵活无卡滞，又避免间隙过大导致漏气影响怠速稳定性，浮子的摆动行程经过反复校核，

　　保证油室液面高度始终处于主量孔供油的最佳区间，不会因为整机倾斜角度过大出现燃油泄漏或者供油中断的问题。不同工况下的供油匹配是这类化油器设计的核心，节气门从怠速位到全开位的过程中，主量孔与怠速量孔的供油过渡需要平顺，不能出现转速突升或者突降的断点，保证动力输出随节气门开度线性变化，适配通用动力设备在实际使用中负载频繁波动的使用需求。
