LAS2GQF工业按钮开关结构设计

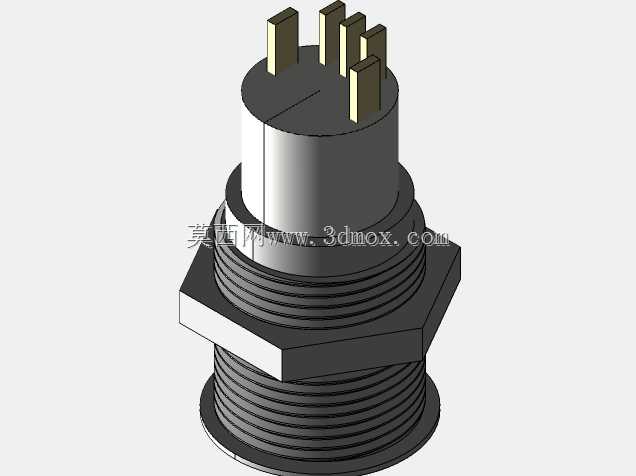

　　该款按钮类电气接插元件的三维结构，完整呈现了面板安装式按钮开关的内部与外部几何关系，适合用于电气控制柜、操作面板、小型设备启停回路的结构校核与装配模拟。从实际工程使用角度看，这类元件常布置在设备操作面、检修门旁、流水线工位盒以及测试台架上，承担启动、停止、复位、模式切换等人机交互功能，属于控制系统中直接面向操作人员的基础执行入口。模型上部可见多根插针式接线端子，端子呈矩形截面并按一定间距排布，这种结构有利于与配套插座形成稳定压接或焊接连接，同时在装配时能够通过端子位置防错，降低反向插装概率。端子根部与圆柱形绝缘基座衔接，基座承担电极间绝缘、端子定位以及承受插拔力的作用，其圆柱外形也便于在自动化装配中通过夹爪或振动盘实现上料。

　　中部为带外螺纹的柱状本体，螺纹段贯穿安装面板，配合六角锁紧面可从面板后侧旋紧，从而将按钮固定在指定开孔位置。六角结构位于两段螺纹之间，既可以作为扳手夹持位，也能在拧紧时限制本体跟转，保证安装扭矩有效传递到锁紧螺母上。下部螺纹段用于装配固定螺母、防松垫圈或密封垫圈，若现场存在粉尘、溅水或油污，可通过增加密封圈提升面板处的防护能力。这种前后双螺纹夹装的方式，对面板厚度具有一定适应范围，设计人员在排布面板时，只需控制开孔直径与周边安全距离，不必为不同板厚单独定制元件。从外形边界看，模型整体为回转体加六角面组合，最大外轮廓集中在六角部位，插针顶端为整机高度方向的上限，下端螺纹收尾处为下限。进行面板布局时，应在六角轮廓外侧预留扳手操作空间，

　　避免相邻按钮、指示灯或选择开关距离过近，导致装配工具无法落位，也避免后期维护时手指操作相互干扰。高度方向上，端子后侧需要预留线束弯曲半径和接插件插拔空间，不能直接紧贴线槽或金属安装板，否则会造成导线受力、端子虚接或绝缘磨损。建模思路上，该结构优先保证安装接口与接线接口的准确性：螺纹段用于匹配面板开孔与标准螺母，插针位置用于匹配对应连接器，圆柱主体保证外形与按钮头部装配同心。六角面的对边尺寸、螺纹公称直径、插针中心距以及插针伸出长度，都是选型和干涉检查中的关键尺寸。若将其导入整台设备的数字样机，可直接用于面板开孔图校验、线束长度估算、操作工位可达性分析以及装配顺序模拟。在实际设备中，按钮虽然属于小件，却会直接影响操作安全与维护效率。

　　结构设计时需要关注按动面与面板的贴合关系、锁紧后的转动余量、端子与导线载流能力的匹配，以及多次操作后内部触点的行程稳定性。该模型将外部可测结构完整表达，能够帮助工程师在不拆解实物的情况下完成布局评审，提前发现面板开孔偏位、端子与线槽冲突、螺母安装空间不足等典型问题。对于三维建模学习者而言，该零件也适合练习螺纹表达、回转体建模、多端子阵列、六角特征切除以及装配基准统一等常用方法。通过还原插针相对本体的位置关系，可以理解电气元件中机械定位与电气连接如何协同；通过检查螺纹与六角面的过渡，还能掌握加工倒角、装配导向和应力分散在小型零件上的具体体现。
